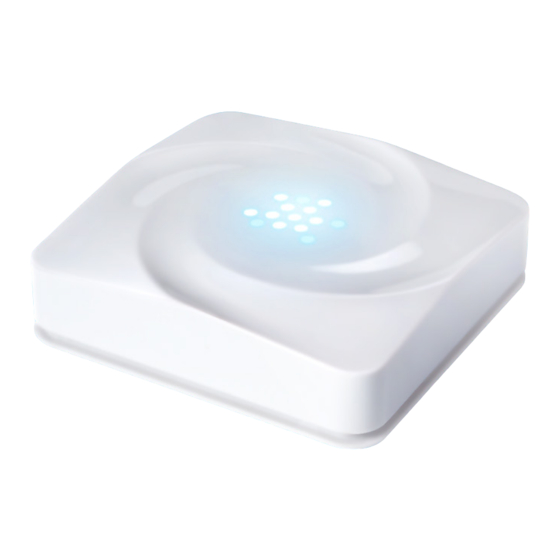

- Page 1 MagicAir Base Station air quality monitor and climatic device contoller Базовая станция MagicAir Tion BS310 User manual Руководство пользователя tion.global / tion.ru...
- Page 2 Breathe clean air Dear User, Thank you for buying the base station MagicAir...
-
Page 3: Table Of Contents
Content General information Package contents Getting started Maintenance Troubleshooting Specification Safety Other requirements Warranty Contacts Confirmation of compliance Detailed User Manual tion.ru/about/doc... -
Page 4: General Information
General information Air quality monitor and climatic devices controller MagicAir Base Station, model: Tion BS310 (hereinafter referred to as base station or device) is a compact device designed to monitor indoor air quality and control climate equipment. Package contents 1 — device; 2 — power adapter (100–240 V, 50/60 Hz);... -
Page 5: Getting Started
Getting started 1. Install the MagicAir App on your 2. Plug the base station to a power smartphone adapter (USB 5V) Android 3. Start the App on your smartphone and follow the instruction... -
Page 6: Maintenance
Maintenance The base station does not require special service. Periodically clean the surface only with a dry cloth. The device does not contain parts available for self-replacement or repair by the user. In case of malfunction, contact only authorized service centers or the service organization of the seller. -
Page 7: Troubleshooting
Troubleshooting Indication type Description Meaning Error in the operation of temperature, LEDs are on at humidity or CO sensors. the corners of Try to turn base station power off and external hexagon reconnect it. If the error repeats, please contact the service department. No Wi-Fi connection. -
Page 8: Specification
Specification Parameter Value Overall dimensions (H×W×D) (100×100×27) mm Weight (net) (133±3) g Power voltage (5±0,1) V Current consumption NMT 1 А Power cable length 1,2 m Concentration of carbon dioxide 400–5000 ppm measurement range Concentration of carbon dioxide ±(50 ppm + 5% of measured value) measurement accuracy Temperature measurement range 0–45 °С... - Page 9 Parameter Value Compatibility with Wi-Fi Wireless IEEE 802.11b/g/n (2,4 GHz only) Technology Standards Compatibility with Bluetooth Wireless IEEE 802.15.1 (Bluetooth 4.0–4.2, 5.0 Low Technology Standards Energy) IEEE 802.15.1 (Bluetooth 4.2 Low Energy) — up to 8 devices Control of devices within the system TIONMA-868 (proprietary protocol for RF channel 868 MHz) —...
-
Page 10: Safety
Safety Requirements, non-observance of which may result in failure of the device or dangerous conditions for health and life. The device is not intended for use by people (including children) with reduced physical, sensory or mental capabilities or those lacking in life experience or knowledge unless supervised or instructed by someone responsible for their safety. - Page 11 Do not operate the device if the insulation of the power cord or the parts is damaged. To prevent fire or electric shock, do not expose the device to atmospheric precipitation, vapors and liquids, open flames or direct heat radiation from heating devices. Requirements, non-observance of which may result in failure of the device or dangerous conditions for health and life.
- Page 12 Do not use in premises with sources of steam or other significant humidity where there is a chance of water getting directly onto the device. Such premises include swimming pools, steam baths, saunas, restrooms and bathrooms. It is necessary to turn off and disconnect the device from the power supply during a thunderstorm.
-
Page 13: Other Requirements
Other requirements Storage The device and other package contents must be stored and transported in the original packaging prior to installation. The requirements for storage areas are as follows: • air temperature range of -20 to +45 °С; • relative humidity up to 80% at +25°С; •... - Page 14 Most of the elements used in the device and package contents are marked with an appropriate recycling code and are subject to recycling. Documents Protecting Casing Electronic film components Detailed information about disposal sites for this product can be obtained from local authorities or sanitation enterprises.
-
Page 15: Warranty
Warranty Tion Smart microclimate JSC establishes the fixed 10-year service life for the device and 2-years warranty period for the operation of the device. These periods are valid in case of observance of the installation and operation rules set forth in this document. - Page 16 • malfunction and defects have appeared as a result of ingress into the device of foreign objects, liquids, insects and their waste products, etc.; • storage and transportation rules of the device set forth in this document have been violated.
-
Page 17: Contacts
Contacts Contacts of Tion Smart microclimate, JSC Service Department: service@tion.ru tion.ru/service Manufacturer: Tion Smart microclimate, JSC Office 112, 20 Inzhenernaya St., Novosibirsk, Russia, 630090 Made in Russia... - Page 18 Дышите чистым воздухом Уважаемый пользователь, благодарим за приобретение базовой станции MagicAir...
- Page 19 Содержание Общие сведения Комплектация Начало работы Обслуживание Устранение проблем Технические характеристики Меры безопасности Прочие требования Гарантия Контакты Подтверждение соответствия Подробная инструкция tion.ru/about/doc...
-
Page 20: Общие Сведения
Общие сведения Базовая станция MagicAir, модель: Тион BS310 (далее по тексту — базовая станция, устройство) — компактное устройство, предназна- ченное для мониторинга качества воздуха в помещении и управления климатической техникой. Комплектация 1 — устройство; 2 — адаптер питания (100–240 V, 50/60 Hz);... -
Page 21: Начало Работы
Начало работы 1. Установите на свой смартфон 2. Подключите базовую станцию мобильное приложение MagicAir к сети питания Android 3. Запустите приложение на своем смартфоне и следуйте инструкциям в нем 5м... -
Page 22: Обслуживание
Обслуживание Базовая станция не требует специального обслуживания. Периодическую очистку поверхности осуществляйте только сухой салфеткой. Устройство не содержит частей, доступных для самостоятельной за- мены или ремонта пользователем. В случае возникновения неисправ- ности обращайтесь только в авторизованные сервисные центры или службу сервиса организации-продавца. Активно... -
Page 23: Устранение Проблем
Устранение проблем Вид индикации Описание Значение Ошибка работы датчиков температуры, Светодиоды влажности или CO горят по углам Попробуйте отключить питание базовой внешнего ше- станции и подключить его снова. Если стиугольника ошибка не устранилась, то обратитесь в службу сервиса. Нет подключения к сети Wi-Fi. Убедитесь, что... -
Page 24: Технические Характеристики
Технические характеристики Параметр Значение Габаритные размеры корпуса (В×Ш×Г) (100×100×27) мм Масса (нетто) (133±3) г Напряжение питания (5±0,1) В Ток потребления NMT 1 А Длина кабеля питания 1,2 м Диапазон измерения концентрации 400–5000 ppm углекислого газа Точность измерения концентрации ±(50 ppm + 5% от измеренного углекислого... - Page 25 Параметр Значение Совместимость со стандартами IEEE 802.11b/g/n (только 2,4 ГГц) беспроводной технологии Wi-Fi Совместимость со стандартами IEEE 802.15.1 (Bluetooth 4.0–4.2, 5.0 Low беспроводной технологии Bluetooth Energy) IEEE 802.15.1 (Bluetooth 4.2 Low Energy) — до 8 устройств Управление устройствами внутри TIONMA-868 (протокол собственной системы...
-
Page 26: Меры Безопасности
Меры безопасности Требования, несоблюдение которых может привести к травме, летальному исходу или повреждению устройства. Устройство не предназначено для использования лицами (включая детей) с пониженными физическими, сенсорными или умственными способностями или при отсутствии у них жизнен- ного опыта или знаний, если они не находятся под присмотром или... - Page 27 Не производите вмешательство в конструкцию устройства. Продавец и производитель не несут ответственности за ущерб, возникновение которого возможно при вмешательстве в кон- струкцию устройства. Не эксплуатируйте устройство при повреждениях деталей корпу- са или изоляции шнура электропитания. Во избежание возгорания или поражения электрическим током не...
- Page 28 Не размещайте базовую станцию в местах постоянного нахож- дения животных и человека: около компьютера, на рабочем столе или в зоне отдыха. Это может привести к завышенным по- казаниям датчика концентрации углекислого газа и увеличению нагрузки на управляемые климатические устройства. Не допускается эксплуатация устройства в помещениях с источ- никами...
-
Page 29: Прочие Требования
Прочие требования Хранение До введения в эксплуатацию устройство и изделия из комплекта поставки следует хранить и транспортировать в заводской упаковке. Помещение, в котором осуществляется хранение, должно соответ- ствовать следующим требованиям: • температура воздуха от -20 до +45 °C; • относительная влажность воздуха не более 80% при температуре воздуха... - Page 30 Утилизация Устройство нельзя выбрасывать вместе с обычным бытовым мусором. Оно подлежит сдаче в соответствующий пункт приема электриче- ского и электронного оборудования для последующей переработки и утилизации в соответствии с федеральным или местным законода- тельством. Большинство деталей, используемых в устройстве и для его...
-
Page 31: Гарантия
Гарантия АО «Тион Умный микроклимат» устанавливает срок службы устрой- ства 10 лет и гарантийный срок эксплуатации устройства 2 года. Настоящие сроки действительны при условии соблюдения правил установки и эксплуатации, изложенных в настоящем документе. Гарантийное обслуживание не предоставляется в следующих случаях: •... - Page 32 допустимые значения температур, которые стали причиной неисправности устройства; • неисправность возникла при подключении устройства к элек- трической сети с нарушением правил, изложенных в настоящем документе; • неисправность и дефекты возникли вследствие попадания внутрь устройства посторонних предметов, жидкостей, насекомых и продуктов их жизнедеятельности и т. п.; •...
-
Page 33: Контакты
Контакты Контактные данные сервисной службы АО «Тион Умный микроклимат» 8 (800) 500-78-32 service@tion.ru tion.ru/service Производитель и изготовитель: АО «Тион Умный микроклимат» Россия, 630090, г. Новосибирск, ул. Инженерная, 20, офис 112. Телефон: 8 (800) 500-60-29... - Page 34 To be filled in by the Service Center Заполняется Сервисным центром Date of receipt for service Date of delivery (after service) Дата приема на обслуживание Дата выдачи (окончания обслуживание) Order number Accepted by (Full name) Номер Принял Stamp (if available) Печать...
- Page 35 To be filled in by the Service Center Заполняется Сервисным центром Date of receipt for service Date of delivery (after service) Дата приема на обслуживание Дата выдачи (окончания обслуживание) Order number Accepted by (Full name) Номер Принял Stamp (if available) Печать...
- Page 36 TEAR-OFF COUPON (to be filled in by Vendor) ОТРЫВНОЙ ТАЛОН (заполняется организацией-продавцом) Model Serial number Модель Серийный номер Tion BS310 (Тион BS310) Date of purchase Vendor Дата продажи Организация-продавец Stamp (if available) Печать (в случае наличия печати) TEAR-OFF COUPON (to be filled in by Vendor) ОТРЫВНОЙ...
- Page 38 1.1.1...
- Page 39 Breathe clean air Дышите чистым воздухом...
-
Page 40: Confirmation Of Compliance
The device meets the requirements of: • directive 2014/53/EU RED; • directive 2011/65/EU and amendment directive 2015/863/EU RoHS. The Certificate of Conformity is available on tion.ru/about/doc. Устройство соответствует требованиям Технических условий и Техни- ческих регламентов Таможенного союза: • ТУ 4257-004-66248641-2016;...
