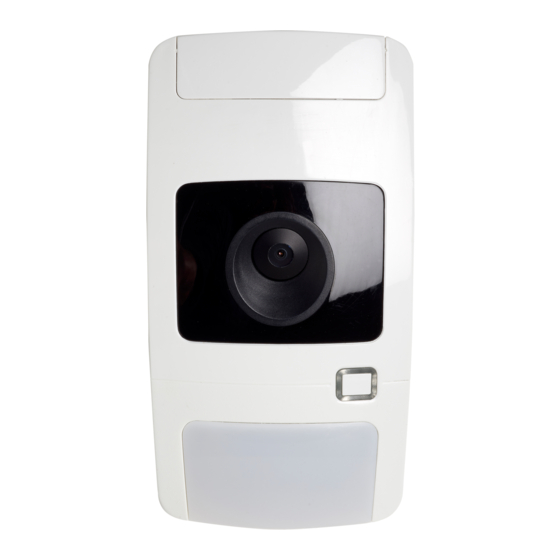

TX-2344-03-1 / TX-2344-03-1-N Wireless PIR
Camera Installation Manual
EN DA DE ES
FI
FR
1
3
(1)
(2)
5
(1)
(2)
© 2020 Carrier.
IT
NL NO PL PT SV
(1)
(2)
(3)
(4)
(3)
(3)
2
4
(1)
(3) 12 V
1 / 46
(2)
(4)
P/N 1078288 (ML) • REV E • ISS 21SEP20

Advertisement

loading
Need help?

Need help?

Do you have a question about the TX-2344-03-1 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Aritech TX-2344-03-1

Summary of Contents for Aritech TX-2344-03-1

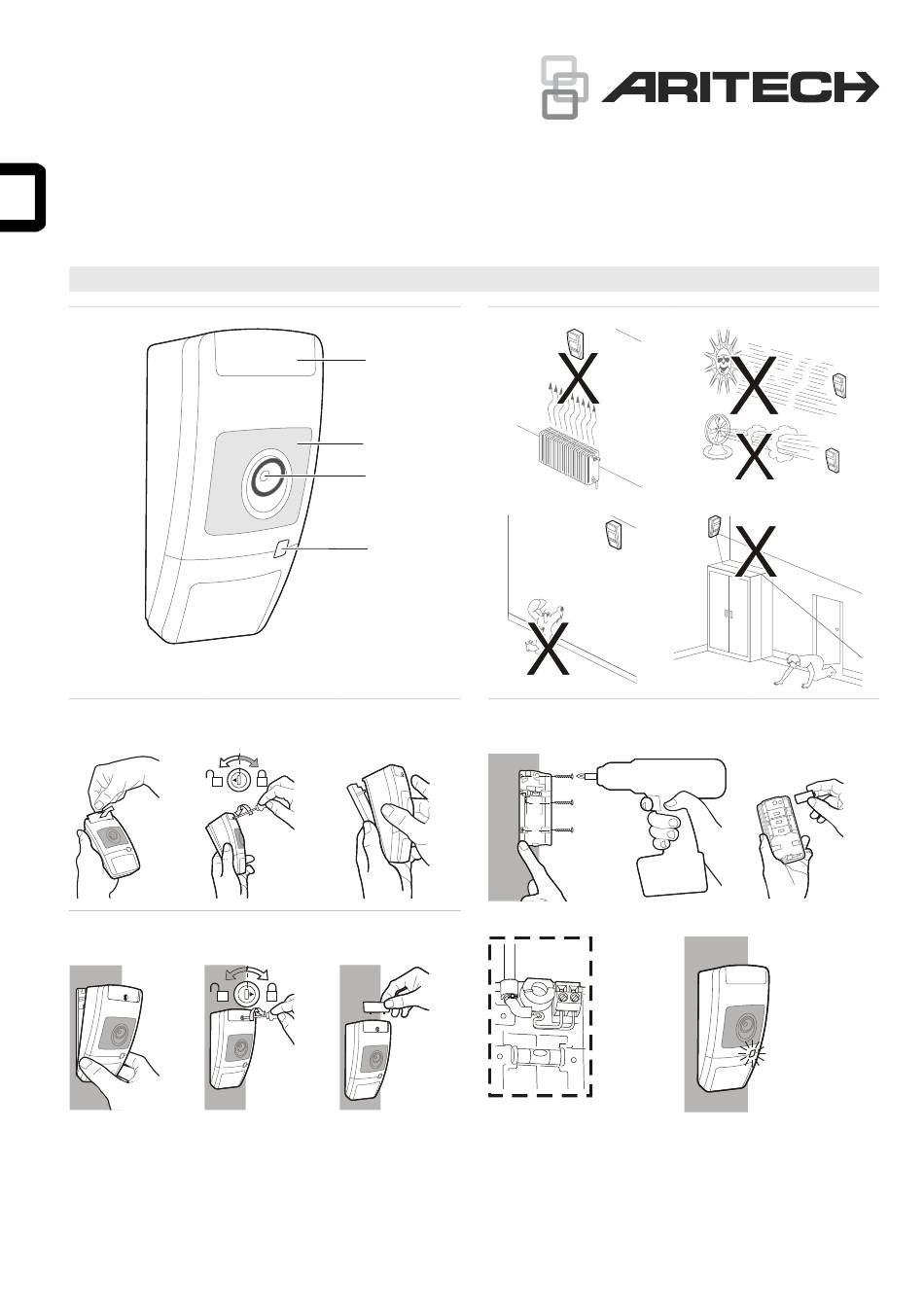

  • Page 1 TX-2344-03-1 / TX-2344-03-1-N Wireless PIR Camera Installation Manual EN DA DE ES NL NO PL PT SV (3) 12 V © 2020 Carrier. P/N 1078288 (ML) • REV E • ISS 21SEP20 1 / 46...
  • Page 2 Position EN 50131 G rade 2 A2 + B2 Not EN 50131 compliant 12 m range 2.4 m (optimum) 3.9 m 4.5 m 7.4 m 12.0 m P/N 1078288 (ML) • REV E • ISS 21SEP20 2 / 46...
  • Page 3 Description installer should remove the batteries. TX-2344-03-1 / TX-2344-03-1-N is a wireless PIR detector with The detector is able to signal low battery for at least 30 days, a camera built-in. It combines the patented PIR mirror optics assuming an average level energy consumption.
  • Page 4 Remove batteries from the holder, pulling the ribbon in the If the wireless camera is powered with 12 V, use batteries battery compartment if necessary. for learning-in purposes. After a successful learning-in batteries can be removed. Observing the polarity markings that are engraved inside the battery compartment, insert batteries into the battery See Advisor Advanced Installation and Programming compartment.
  • Page 5 Detector modes and LED states Table 1: Detector modes Mode Indication details Description Power supply Low battery Depend on other Battery voltage < 2.8 V. states PIR is functional, camera takes pictures only on command. Flat battery Battery voltage < 2.4 V. Device locks up, no operation.
  • Page 6 Memory function recyclethis.info Detector start-up time 60 s Mounting height 1.8 to 3.0 m Contact information Target speed range 0.2 to 3.0 m/s firesecurityproducts.com or www.aritech.com. Camera Resolution VGA/QVGA 90° Viewing angle F-number IR light 12 LEDs, automatic activation Picture write cycles 10 million max.
  • Page 7 Beskrivelse Check polaritetsmarkeringerne der er graveret ind i batteriholderen, indsæt batterierne i holderen. TX-2344-03-1 / TX-2344-03-1-N er en trådløs PIR-detektor Bortskaffelse af batterierne skal ske i henhold til lokale krav og med et indbygget kamera. Den kombinerer den patenterede PIR-spejloptikteknologi og den trådløse billedtransmission.
  • Page 8 Hvis indlæsningen lykkes, tændes den røde LED i 15 Generelt sekunder, og den grønne LED lyser. Trådløs kommunikation LDR-kanal: 868 MHz GEN2 Hvis det trådløse kamera bliver forsynet med 12 V, skal HDR-kanal: 2,4 GHz der bruges batterier under indlæsningen. Efter indlæsning WiFi frekvens: kan batterierne tages ud.
  • Page 9 Detektortilstande og LED-statusser Tabel 1: Detektortilstande Tilstand Indikationsdetaljer Beskrivelse Strømforsyning Afhænger af andre Batterispænding < 2,8 V. Lavt batteriniveau PIR er funktionsdygtig, kameraet tager kun billeder på anmodning. tilstande Dødt batteri Batterispænding < 2,4 V. Enheden slukker; ingen drift. Starter Rød LED lyser Ikke indprogrammeret PIR starter i opstart-tilstand.
  • Page 10 3211 Progress Drive, Lincolnton, NC, 28092, USA Beschreibung AUTORISERET EU-REPRÆSENTANT: Carrier Fire & Security B.V. TX-2344-03-1 / TX-2344-03-1-N ist ein drahtloser PIR-Melder Kelvinstraat 7, 6003 DH Weert, Netherlands mit einer integrierten Kamera. Er vereint die patentierte PIR- Spiegeloptiktechnologie mit der drahtlosen Fotoübertragung.
  • Page 11 ist. Diese Konfiguration ist nicht anerkannt für EN 50131 Um die Batterien zu entfernen: konforme Systeme. Stellen Sie sicher, dass die Einstellungen Ihres Alarmsystems ein Öffnen des Meldergehäuses ohne einen Siehe auch „Technische Daten“ unten für Informationen zu Sabotagealarm zu versurachen ermöglicht. den erforderlichen Netzteiltypen.
  • Page 12 Meldermodi und LED-Status Tabelle 1: Meldermodi Modus Anzeigendetails Beschreibung Stromversorgung Abhängig von anderen Niedriger Batteriespannung < 2,8 V. Batteriestand Status PIR funktionier, Kamera zeichnet Bilder nur auf Befehl aus. Batterie entladen Batteriespannung < 2,4 V. Gerät wird gesperrt, kein Betrieb. Start Rote LED für 1 Minute Nicht angemeldet...
  • Page 13 F-Wert IR-Licht 12 LEDs, automatische Aktivierung Kontaktinformation Max. 10 Millionen für durchschnittlich Bild-Schreibzyklen 20 KB VGA-Bildgröße firesecurityproducts.com oder www.aritech.com. Max. 3,3 Millionen für durchschnittlich 60 KB VGA- Bildgröße P/N 1078288 (ML) • REV E • ISS 21SEP20 13 / 46...
  • Page 14 Descripción Abra la tapa del detector. TX-2344-03-1 / TX-2344-03-1-N es un detector PIR Retire las baterías del compartimento, tirando de la cinta inalámbrico con una cámara incorporada. Combina la tecnología patentada óptica PIR con espejo y la transmisión si fuera necesario.
  • Page 15 detección de baja tensión se activan solo cuando se Especificaciones desconecta la fuente de alimentación de 12 V externa. Fuente de alimentación Baterías Esta configuración no esta aprobada por la normativa — o — EN 50131. Baterías y 12 V Para los tipos de fuente de alimentación necesarios, Fuente de alimentación y batería consulte “Especificaciones”...
  • Page 16 Modos del detector y estados de los LED Tabla 1: Modos del detector Descripción Modo Detalles Fuente de alimentación Batería baja Voltaje de la batería < 2,8 V. Depende de otros estados PIR operativo, la cámara solo toma imágenes bajo demanda. Batería agotada Voltaje de la batería <...
  • Page 17 3211 Progress Drive, Lincolnton, NC, 28092, Kuvaus EE. UU. REPRESENTANTE AUTORIZADO DE LA UE: TX-2344-03-1 / TX-2344-03-1-N on langaton PIR-ilmaisin, Carrier Fire & Security B.V. jossa on sisäänrakennettu kamera. Siinä yhdistyvät patentoitu Kelvinstraat 7, 6003 DH Weert, Países Bajos PIR-peilioptiikka ja langaton valokuvien siirto.
  • Page 18 Avaa ilmaisimen kansi. Jos langattomaan kameraan toimitetaan 12 V:n virtaa, Irroita paristot kiinnikkeistäään, vetämällä vetolangasta käytä akkuja opetustarkoitukseen. Akut voidaan irrottaa onnistuneen opetuksen jälkeen. tarpeen vaatiessa. Katso paristojen napaisuus merkinnät, jotka merkitty Lisätietoja saat Advisor Advanced – asennus- ja paristokotelon sisällä ja aseta paristot paikoilleen. Sulje ohjelmointioppaasta.
  • Page 19 Carrier Fire & Security Americas Corporation, Inc. 3211 Progress Drive, Lincolnton, NC, 28092, USA VALTUUTETTU EDUSTAJA EU-ALUEELLA: Yhteystiedot Carrier Fire & Security BV Kelvinstraat 7, 6003 DH Weert, Alankomaat firesecurityproducts.com tai www.aritech.com P/N 1078288 (ML) • REV E • ISS 21SEP20 19 / 46...
  • Page 20 Ilmaisimen tilat ja LED-tilat Taulukko 1: Ilmaisimen tilat Tila Ilmaisimen tiedot Kuvaus Virtalähde Akkujännite < 2,8 V. Akkuvika Riippuu muista tiloista PIR on toiminnollinen, kamera ottaa kuvia vain komennosta. Akkujännite < 2,4 V. Purkautunut akku Laite lukkiutuu, ei toimi. Käynnistys Ei rekisteröity PIR käynnistyy vanhassa tilassa.
  • Page 21 Ne pas utiliser d’anciennes batteries avec de nouvelles batteries. Description Pour retirer les piles : TX-2344-03-1 / TX-2344-03-1-N est un détecteur radio IRP Assurez-vous que les paramètres de votre système avec caméra intégrée. Il combine la technologie de miroirs d'alarme vous permettent d'ouvrir un boîtier du détecteur optiques IRP brevetée à...
  • Page 22 Spécifications techniques Lorsque l'alimentation externe 12 V est connectée, la batterie est désactivée et ses niveaux de tension ne sont Alimentation Batteries plus mesurés. Celle-ci est activée et contrôlée uniquement — ou — si l'alimentation externe 12 V est déconnectée. Cette configuration n’est pas conforme EN 50131.
  • Page 23 Modes de détection et voyants Tableau 1: Modes de détection Mode Comportement Description Alimentation Dépend d'autres états Batterie faible Tension fournie < 2,8 V. IRP en état de fonctionnement, prise de photos sur demande uniquement. Batterie épuisée Tension fournie < 2,4 V. Blocage dispositif, utilisation impossible.
  • Page 24 3211 Progress Drive, Lincolnton, NC, 28092, USA Descrizione REPRÉSENTANT DE L’UNION EUROPÉENNE AUTORISÉ : TX-2344-03-1 / TX-2344-03-1-N è un rivelatore PIR senza fili Carrier Fire & Security B.V. con telecamera integrata. Combina la tecnologia ottica Kelvinstraat 7, 6003 DH Weert, Pays-Bas a specchio PIR brevettata e la trasmissione foto senza fili.
  • Page 25 configurazione non è approvata dalla normativa per Per rimuovere le batterie: sistemi EN 50131. Assicurarsi che le impostazioni del sistema di allarme consentono di aprire una custodia del rivelatore senza Per i tipi di alimentatore obbligatori, consultare “Specifiche” a pagina 26. avviare l'allarme manomissione.
  • Page 26 Risoluzione VGA/QVGA 90° Angolo visivo Informazioni di contatto F-number (rapporto focale) firesecurityproducts.com o www.aritech.com. Luce IR 12 LED, attivazione automatica Cicli di scrittura delle immagini Max. 10 milioni per una dimensione media di 20 kB delle immagini VGA. Max. 3,3 milioni per una dimensione massima di 60 kB delle immagini VGA.
  • Page 27 Modalità del rivelatore e stati del LED Tabella 1: Modalità del rivelatore Modalità Dettagli indicazione Descrizione Alimentatore Batteria scarica A seconda degli stati Tensione della batteria < 2,8 V PIR funzionale, la telecamera scatta le foto solo se riceve il comando. Batteria esaurita Tensione della batteria <...
  • Page 28 Beschrijving Open de detector behuizing. TX-2344-03-1 / TX-2344-03-1-N is een draadloze PIR-detector Verwijder de batterijen uit de houder, trek aan het lint met ingebouwde camera, die de gepatenteerde VE technologie indien nodig.
  • Page 29 12 V wordt losgekoppeld. Deze configuratie is niet Draadloze frequentie: goedgekeurd voor EN 50131 gecertificeerde systemen. LDR-kanaal 868,0 tot 868,6 MHz HDR-kanaal 2400,0 tot 2483,5 MHz Raadpleeg “Specificaties” hieronder voor vereiste Maximale vermogen: voedingstypen. LDR-kanaal 14 dBm Leer de draadloze camera in. HDR-kanaal 20 dBm Voeg een draadloze ingang toe via het menu met...
  • Page 30 Detectormodi en LED-statussen Tabel 1: Detectormodi Modus Indicatiedetails Beschrijving Voeding Accu bijna leeg Afhankelijk van andere Accuvoltage < 2,8 V. statussen PIR is functioneel, camera maakt alleen volgens opdracht foto's. Accu leeg Accuvoltage < 2,4 V. Apparaat wordt vergrendeld, geen werking. Opstarten Niet geregistreerd Rode LED brandt...
  • Page 31 3211 Progress Drive, Lincolnton, NC, 28092, USA Beskrivelse GEAUTORISEERDE EU VERTEGENWOORDIGER: TX-2344-03-1 / TX-2344-03-1-N er en trådløs PIR detektor Carrier Fire & Security B.V. med et kamera innebygd. Den kombinerer den patenterte PIR Kelvinstraat 7, 6003 DH Weert, Nederland speil optikk teknologi og trådløs bilde overføring.
  • Page 32 Ta batteriene ut av holderen, trekke i båndet Hvis det trådløse kameraet er drevet med 12 V, brukes i batterirommet om nødvendig. batterier for innlæringsformål. Etter en vellykket innlæring Observer polaritetsmerkingen som er gravert på innsiden kan batteriene fjernes. av batterirommet, sett inn batteriene i batterirommet. Se Advisor Advanced installasjons- og Kvitt deg med batteriene slik det kreves av lokale krav og programmeringsmanual for flere detaljer.
  • Page 33 10 millioner maks. for 20 kB Kontaktinformasjon gjennomsnittlig VGA bildestørrelse 3,3 millioner maks. for 60 kB firesecurityproducts.com eller www.aritech.com. maksimal VGA bildestørrelse Feilsøking Hvis en tilhørende sentral- eller ATS1238-ekspander går offline i noen få minutter på grunn av strømbrudd, aktiverer det trådløse PIR- kameraet en mekanisme for å...
  • Page 34 Detektormoduser og LED-statuser Tabell 1: Detektormoduser Modus Indikasjonsdetaljer Beskrivelse Strømforsyning Lavt batteri Avhenge av andre Batterispenning <2,8 V. PIR er funksjonell, kameraet tar bilder bare på kommando. statuser Flatt batteri Batterispenning <2,4 V. Apparatet låser seg, ingen operasjon. Starter opp Rød LED kontinuerlig Ikke innmeldt PIR starter opp i opprinnelig modus.
  • Page 35 Otworzyć pokrywę czujki. Opis Usunąć stare baterie z uchwytu. TX-2344-03-1 / TX-2344-03-1-N to bezprzewodowa czujka PIR z wbudowaną kamerą. Zastosowano w niej opatentowane Włożyć nowe baterie do pojemnika, zwracając uwagę na elementy optyki lustrzanej PIR orazsystem bezprzewodowej prawidłową...
  • Page 36 Wykonaj programowanie kamery bezprzewodowej. Maksymalne tętnienia 2 V (przy 12 V ) Pobór prądu: Dodaj linię bezprzewodową przy użyciu menu Zone (Linia) w centrali Advisor Advanced. Średni spoczynkowy 55 µA Maksymalny bez podświetlania Jeśli programowanie zakończono pomyślnie, czerwona 90 mA IR LED dioda LED włączy się...
  • Page 37 Tryby pracy czujki i stany diod LED Tabela 1: Tryby pracy czujki Dane szczegółowe wskazania Tryb Opis Zasilanie Zależy od innych stanów Napięcie baterii < 2,8 V. Niski poziom napięcia baterii Czujka PIR działa, kamera robi zdjęcia tylko na polecenie. Napięcie baterii <...
  • Page 38 3211 Progress Drive, Lincolnton, NC, 28092, USA Descrição AUTORYZOWANY PRZEDSTAWICIEL NA TERENIE UE: O TX-2344-03-1 é um detector PIR sem fios com uma câmara Carrier Fire & Security B.V. incorporada. Combina a tecnologia óptica patenteada do Kelvinstraat 7, 6003 DH Weert, Holandia espelho PIR com uma transmissão de fotografias sem fios.
  • Page 39 Para os tipos de fonte de alimentação necessários, Para remover as baterias: consulte “Especificações” abaixo. Certifique-se que a configuração do seu sistema de Aprender a câmara sem fios. alarme lhe permite abrir um detector sem accionar um alarme de tamper. Adicione uma zona sem fios utilizando o menu Zona do Remover a cobertura do detector.
  • Page 40 90° Número F Informações de contacto 12 LED, activação automática Luz de IV firesecurityproducts.com ou www.aritech.com Ciclos de gravação da imagem Máximo de 10 milhões para uma imagem VGA com um tamanho médio de 20 kB Máximo de 3,3 milhões para uma imagem VGA com um tamanho máximo de 60 kB...
  • Page 41 Modos e estados do LED do detector Tabela 1: Modos do detector Detalhes da indicação Descrição Modo Fonte de alimentação Tensão da bateria < 2,8 V. Bateria fraca Depende de outros O PIR está funcional, a câmara apenas capta imagens a pedido. estados Tensão da bateria <...
  • Page 42 Kassera batterierna enligt lokala bestämmelser. Se ”Specifikationer” på sidan 43 eller teknisk support för Beskrivning information om batteribyte. TX-2344-03-1 / TX-2344-03-1-N är en trådlös PIR-detektor med en inbyggd kamera. Den kombinerar den patenterade PIR Kameraöversikt spegeloptiktekniken med trådlös bildöverföring. Bild 1 Allmänna riktlinjer...
  • Page 43 Konfiguration av täckningsmönster Maximal effekt: LDR-kanal 14 dBm HDR-kanal 20 dBm Rör inte vid den pyroelektriska sensorn. Varning: −10 till +55°C (14 till 130°F) Driftstemperatur Konfiguration av täckningsmönster och täckningsområde: Relativ fuktighet 95% max., icke-kondenserande Vikt 165 g Avlägsna detektorn från monteringsplattan (figur 8, Mått (H x B x D) artikel 1).
  • Page 44 Detektorlägen och LED-tillstånd Tabell 1: Detektorlägen Läge Indikeringsdetaljer Beskrivning Strömförsörjning Lågt batteri Beror på andra Batterispänning < 2,8 V. tillstånd PIR fungerar, kameran tar endast bilder på kommando. Batterispänning < 2,4 V. Tomt batteri Enheten låses, fungerar ej. Uppstart Röd LED kontinuerligt PIR startar i kompatibilitetsläge.
  • Page 45 återförsäljare vid köp av liknande ny utrustning eller lämnas till en därför avsedd deponering. För mer information, se: recyclethis.info Kontaktuppgifter firesecurityproducts.com eller www.aritech.com P/N 1078288 (ML) • REV E • ISS 21SEP20 45 / 46...
