RAINMASTER Favorit‐SC
Installation and user manual
WATER WE'RE IN OUR ELEMENT



www.intewa.de

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RAINMASTER Favorit-SC and is the answer not in the manual?

Questions and answers

Summary of Contents for Intewa RAINMASTER Favorit-SC

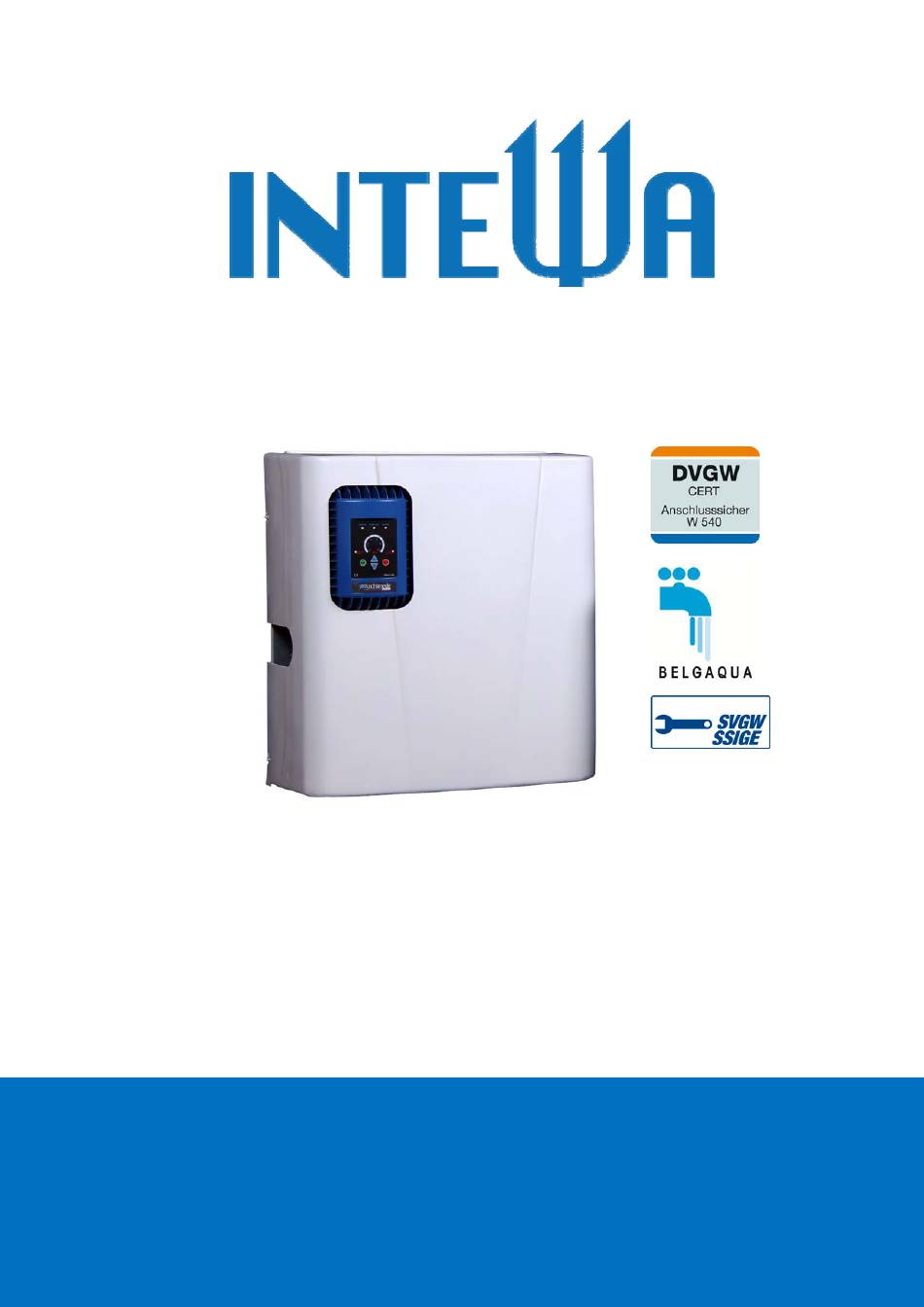

  • Page 1   RAINMASTER Favorit‐SC  Installation and user manual  WATER WE’RE IN OUR ELEMENT      www.intewa.de ...

  • Page 2: Table Of Contents

        Table of contents      Introduction and scope of application ....................  2     Modes of operation .......................... 3     Safety instructions ...........................  5     Scope of delivery .......................... 6     Technical Data  ..........................  7     Device overview and dimensions ......................  8     4.2. Dimensions of the intake line  ........................  9     Standards, directives, tests ........................ 10   4.3.1 Secure separation Categorie 5 according EN 1717 ................ 10   4.3.2 EU ‐ Konformitätserklärung ...

  • Page 3: Introduction And Scope Of Application

        1.  Introduction and scope of application  Congratulations on purchasing your RAINMASTER Favorit‐SC (RM Favorit‐SC).  The RM Favorit‐SC is specially designed for water harvesting (e.g. rain water, grey water or cooling water)  in large single family dwellings, multiple family dwellings and in commercial and industrial applications.   The  maximum  installation  height  for  consumers  above  the  RM Favorit‐SC 20  is  20  m  and  above  the  RM Favorit‐SC 40 is 30 m.  The application range can be enlarged by a series up to three RM Favorit‐SC. The plant control system is  realised by wireless Bluetooth.        1.  expansion tank  2.  pressure line to the  consumers  Single application  3.  Mains water  4.  Intake line     Duplex application    Triplex application ...

  • Page 4: Modes Of Operation

        1.1  Modes of operation      An example of a rainwater harvesting system with external storage and RM Favorit‐SC    1. RAINMASTER Favorit‐SC  PURAIN rainwater filter   2. Mains water connection  Floating intake filter model SAUGSAGF  3. Pressure line set with air vent and stopcock  10. Quiet inflow   4. Pressure line to house with expansion tank   11. Protective conduit pipe for suction   5. Float switch cable  line and sensor cable  6. Suction line   12. Rainwater line into the tank  7. Emergency overflow  13. MD100 wall bush    Automatic mode  In  Automatic  mode,  the  pump  carries  rainwater  from  the  tank  into  the  home  and  onto  respective  applications ...
  • Page 5     Speed control  In  both  modes  (automatic/maintenance),  the  speed  of  the  centrifugal  pump  is  controlled  by  a  frequency  converter corresponding to the set pressure level. The pressure is monitored via a built‐in analog pressure  sensor. The current is monitored via the power controller. This 100% ensures that the pump never runs dry.  All operating parameters such as delay time, idle and load power consumption and response time for the  running dry are specified by the controller.  Bluetooth connection  Two  to  three  series  of  RM Favorit‐SC  can  communicate  with  each  other  without  any  wires  via  the  integrated Bluetooth and can be conveniently combined in a fully redundant multiple pumping system. The  pairing, the cyclic switching of the pumps, the connection with peak load and the Master/Slave exchange is ...

  • Page 6: Safety Instructions

        2.  Safety instructions        The live components have to be installed only by a qualified electrician. In case of  failure of the electronic device, the product has to be repaired by a qualified  electrician before being operated again. There is a risk of electric shock!   The outlet circuit used for the device has to be secured through a circuit breaker    protected (16 A in several countries). If unavailable, an FI switch with maximum    operating current of 30 mA has to be connected.  These installation and operating guidelines have to be read carefully before  installing the product. The instructions mentioned have to be followed strictly.  Modifications to the product are not permitted, otherwise the warranty becomes  void.       The following points have to be strictly observed during the installation and operation:    Check the product before installation for any visible defects. If defects are present, then the  product must not be installed. Damaged products can be dangerous.    Installations at the drink water pipeline system have to be only performed by a qualified  installation firm.    A floor drain has to be provided near the installation site, which can collect inadvertent water  discharge (such as with pump defect, pipe breakage etc.) and prevent water damage inside the  building.    The brickwork behind the water‐carrying system must be protected from water (such as with  water‐resistant paint).    Make sure that the existing emergency overflows are connected and adequately sized.    Remove the mains plug if you will be away for more than 24 hours. Lock the fresh water line at the  inlet of the device if you will be away for more than 24 hours  ...

  • Page 7: Scope Of Delivery

        3.  Scope of delivery    RAINMASTER Favorit‐SC unit  Wall mounting material and    installation and user manual        Standard accessory A   Standard accessory B   Standard accessory C  (Mains  water connection):  (Pressure line set):  (Float switch):                    6  RAINMASTER Favorit SC Manual Vers. 2.0a ...

  • Page 8: Technical Data

        4.  Technical Data        RM Favorit‐SC 20  RM Favorit‐SC 40  Dimensions (H x W x D):  595 x 550 x 265 mm  595 x 550 x 265 mm  Weight:  33 kg  34 kg  Nominal power supply input / power  230 V AC / 50‐60 Hz  230 V AC / 50‐60 Hz  frequency:                                                      Max. power rating:  max.0,8 kW  max. 1,35 kW  Max. power intake:  max. 3,7 A  max. 6,2 A  Operating pressure:    2,0 ‐ 4,5 bar (adjustable)  2,0 ‐ 6,0 bar (adjustable)  Max. volume flow rate:    90 l/min  130 l/min  Noise level:  35 ‐ 60 dBa  35 ‐ 65 dBa  Intake height (self‐priming):  0 ‐ 4m (see intake diagram)  0 ‐ 4m (see intake diagram)  Protection class: ...

  • Page 9: Device Overview And Dimensions

          4.1  Device overview and dimensions      View from right       Front view        View from left      1.  Multistage pump RM Favorit‐SC 20 / 40    2.  Pump terminal box with basic controller    3.  Vent cock    4.  Pressure vessel and shut‐off valve    5.  Pump‐controller (speed control)    6.  Pressure sensor 4‐20 mA, ¼“ male    7.  Supplemental supply container    8.  Stopcock for mains water (3/4“ female)    9.  Mains water floating valve   ...

  • Page 10: Dimensions Of The Intake Line

        4.2.  Dimensions of the intake line  In  practice,  the  self‐priming  function  of  the  pump  depends  due  to  decrease  in  pressure  (pipe  friction,  suction  level)  only  in  a  certain  range.  In  this  operating  range,  the  pump  can  evacuate  the  air  out  of  the  suction line (for example, with initial start‐up operation). The performance curve of the intake line indicates ...

  • Page 11: Standards, Directives, Tests

          4.3  Standards, directives, tests      4.3.1 Secure separation Categorie 5 according EN 1717  The  RM Favorit‐SC  meets  the  DIN 1989‐4  “Components  for  Control  and  Supplemental  Supply“  standards  for  rainwater  harvesting  systems.  The  DVGW  mark  of  approval  confirms  the  presence  of  the  mandatory  “air gap“  (as per DIN EN1717) for secure separation of processed water from the mains water line, which is  integrated into the RM Favorit SC.     1. Mains water inlet (floating valve)  2.

  • Page 12: Eu - Konformitätserklärung

          4.3.2 EU ‐ Konformitätserklärung      Diese EU‐Konformitätserklärung wurde in alleiniger Verantwortung von INTEWA GMBH  ausgestellt.   This declaration of conformity is issued under the sole responsibility of INTEWA GmbH.    Dokument‐Nr.:   03/10/2021  Document‐No.:    Hersteller:   INTEWA GmbH  Anschrift:  Auf der Hüls 182         D – 52068 Aachen  Manufacturer: Address:   Produktbezeichnung:   Pumpenstation  Typenbezeichnung:   RM‐Fxx, SMT‐Fxx  Product designation:  pump station  Type:       Der oben beschriebene Gegenstand der Erklärung erfüllt die einschlägigen  Harmonisierungsrechtsvorschriften der Union:   The object of the declaration described above is in conformity with the relevant Union harmonization  legislation:    2006/42/EU: Maschinenrichtlinie ...

  • Page 13: Overview Of Components

          5.  Overview of components    The RM Favorit‐SC has a modular design. Each component can be separately changed.      5.1  Components of the pump‐controller    The  pump  controller  (see  image  chapter 4.1)  monitors  the  pressure  in  the  pressure  line  and  maintains  it  at  a  constant  level  by  speed  controller.  The  controller  reduces  the  power  consumption,  especially with small volume flow rate and increases ...
  • Page 14       Circular Led  Description  indication  Power  POWER Green fixed: Inverter voltage supply is ON    Pump ON  PUMP ON Green fixed: Pump ON  Green flashing: Enable OFF condition    ALARM  ALARM Red fixed: Pump stop for a problem that need manual restart (STOP then START)  Red flashing: Pump stop for a problem with auto re‐start  ‐  Minimum Flow  Minimum Yellow fixed: Pump stop for minimum output flow (s. F1)  Flow   Yellow flashing: Pump is stopping for minimum flow(s. F14)  Dry Working  Red flashing: Pump stop for dry working condition of the pump, during one of  Working four re‐start of this problem, separated from 15 minutes    Red fixed: final stop after 5th consecutive stop for this problem  Circular LED indication  ‐ manometer shape to indicate the instant pressure(0,5bar steps)  ‐ indication of the adjust pressure range about until 3 seconds after pressing              or     ‐ Settings indicator  in setting mode   ...

  • Page 15: Cable Connection Plan

          5.1.2 Cable connection plan        Mains input connector (230 V / 50‐60 Hz)  1. GND (green/yellow)  2. (blue)  3. (brown)  Pump connector (3 ~230V÷400 V)  R  (black)   S  (brown)   T  (grey)   GND  (green/yellow)   Pressure sensor (4‐20 mA Output)             S  (white cable)  +15 V  (brown cable)         In the event of a damaged cable or faulty pressure sensor, it is necessary to open the housing of the pump  control. For this purpose, the mains plug must be disconnected and you have to wait for at least 2 minutes  until all LEDs turn off (internal capacitors are discharged). You may open the case only after this. For this  purpose, you have to demount the complete pump control from the angle holders. Then the rear screws of  the heatsink can be opened.       14  RAINMASTER Favorit SC Manual Vers. 2.0a ...

  • Page 16: Self-Initialization Check

        5.1.3 Self‐initialization check    The pump controlled is pre‐installed in the respective pump with RM Favorit‐SC!    The below mentioned self‐initialization must be performed only when a program RESET is conducted or if a  new pump or a new pump control system is installed.  During  this  automatic  initialization,  the  characteristic  current  values  are  processed  at  different  operating  parameters, which form the basis of the speed controller.    1.) Make sure the pump is primed with water (see chapter 7.1) when starting the pump for the first time.   2.) Open  the  air  valve  and  water  fill  the  system  until  there  is  no  more  air  coming  out.  Then,  close  the  pressure shut‐off valve (pressure will build). ...

  • Page 17: Advanced Regulations / Settings Mode

        5.1.4 Advanced regulations / settings mode    In  default  setting,  the  parameters  are  adjusted  on  the  pump  of  RM‐F  SC.  However,  it  has  an  option  of  changing precise parameters in the settings mode.    5.1.4.1 Parameter settings    Attention!  This should only be performed by an experienced skilled technician.    Button combination  Command   Activate the Settings  Mode  STOP    &      press them simultaneously for 3 seconds until the LED    indication completely is blinking for a short moment and the regulation of F1  is shown on the Led indication.   ...
  • Page 18     Advanced    N.  Visualization  Description  Range Default    Function Minimum   Adjustment of the minimum  0...+10  50%  flow stop  flow before pump stops.  Step: 1  F1    Maximum   Adjustment of the limit value  1...7 A   7 A  motor current  for overcurrent.  Step: 0.5 A  F2  RM‐F20‐SC: 3.0 A  RM‐F40‐SC: 3.5 A    Minimum   Adjustment of the minimum  30..70%  50%  motor velocity  motor velocity (Reference  Step: 2%  F3  nominal velocity of  2850 min‐1). ...
  • Page 19   F13  Proportional  Proportional factor on the P.I.D.  0..6000  3000  P.I.D.  pressure control.  Step: 300  factor    F14  Integral P.I.D.  Integral factor on the P.I.D.  0..4000  1000  factor  pressure control.  Step: 200    F15  Minimum flow  Delay time on the minimum  2..20 sec  12 sec  stop delay  flow condition before stopping  Step: 1 sec  pump.    F16  Dry running  Delay time on the dry running  10..100 sec  40 sec  stop delay  condition before stopping  Step: 5 sec  pump.    F17 ...
  • Page 20       5.1.4.2 Configured settings    Parameters F1 and F8 are delivered from the warehouse already with other configured settings. Parameter  F17 is as well set to single pump operation. Applications with 2 or 3 pumps operating with Bluetooth means  parameter F17 must be adjusted.    After a self‐initialization the parameters are automatically set back to the defaults. The configured settings  must be reset manually.    LED‐ Function  Default setting  Configured setting  No.  parameter  menu  Minimum flow stop    F1        Step: 10  Increase: + 7 steps  (Display = 5.0)  (Display = 8.5)    F8  Pressure Hysteresis        Step: 6   Increase: + 10 steps  (Display = 3.0)  (Display= 8.0)  F17  Master‐Slave ...

  • Page 21: Components Of Basic Controller

        5.2  Components of basic controller    The unit’s basic controller is located in the terminal box of the pump. All the electronic components of the  RM Favorit‐SC  are  connected  here.  On  the  side  of  the  terminal  box  is  the  mode  selection  switch I / II  (position [1]) for Automatic and Maintenance mode. (see chapter 7.3 for functional description)        1. Selection switch  2. Pump control OUT, 3‐phase  3. Mains connection ~230V AC/50 Hz  4. Mains pump control     5.Connection motorized ball valve    Board  Board  item  Description of connection    item  Description of connection  inscription ...
  • Page 22       Floating switch  /Selection switch  Electrical contact  preparation                                   Table: Electrical switching conditions of the floating switch and selection switch        The mode selection switch is wired with a flat pin plug.                21  RAINMASTER Favorit SC Manual Vers. 2.0a ...

  • Page 23: Components Of The Multistage Pump

        5.3  Components of the multistage pump               Expanded view of RM Favorit –SC 20/40 centrifugal pump       RM F 20 RM F 40 Nr. KIT RM F-SC 20 RM F-SC 40 REF.Nr RM F 20-A RMF 40-A DESCRIPTIO COMPONENT DESCRIPTION SMT F 20 SMT F 40 REF.

  • Page 24: Components Of Supplemental Supply

          5.4  Components of supplemental supply      The  floating  valve  keeps  the  water  level  constant  in  the  supplemental  supply  container.  The  maximum  water level should be approx. 2‐3 cm below the overflow rim when the floating valves closed (backside of  the container).  The correct distance of the float (5) to the horizontal lever is factory set at 85 mm by the RMF20 valve and  90 mm by the RMF40 valve.     Note: If an overflow occurs due to continuous dripping from the valve, the valve must be decalcified (see  Maintenance). In the connection of the float valve there is a protective sieve (3) which can be pulled out for  cleaning. A strainer is also located in the inlet pipe.      1.  Supplemental supply container   5.  Lifting body  2.  Floating valve    6.  Maximum water leve  3.  ...

  • Page 25: Installation Instructions

          6.  Installation instructions      6.1  Wall mounting    The  RM Favorit‐SC  is  mounted  on  a  wall  with  the  supplied  wall  bracket.  The  lid  and  lateral  distances  indicated  should  be  adhered  to  when  mounting,  to  provide  clear  maintenance access.                                                                                    ...

  • Page 26: Connection To The Mains Water Line

            The  provided  rubber  clamping  device  is  to  be  fit  on  the  back  side of the unit in the lower corners.    Thanks to the rubber pads, the device can be installed close to  the  wall.  The  unevenness  of  the  wall  can  be  balanced  by  various screwing depths.        6.2  Connection to the mains water line    The connection to the mains water supply is done  with the provided flexible hose and stopcock.    Screw  the  gland  screw  into  the  container  connection  and  carefully tighten with a fixed wrench. ...

  • Page 27: Installations On The Suction Side

    In  general,  all  lines  carried  in  the  protective  pipe  should  pass  through  a  wall  bushing  (for  example  INTEWA MD100 Article  number: 610050)  at  the  house.  This  prevents  water  from  outside  entering  the  basement/garage/utility  room. The  wall  bushing  must  be  mounted  as  per  instructions  so  that  the  intake ...

  • Page 28: Layout Of The Intake Line

    6.3.2  Layout of the intake line    As  intake  line,  a  flexible  negative  pressure  resistant  hose  that  doesn’t  contract  under  vacuum  should  be  used.  This  allows  you  to  create  a  floating  intake  in  the  tank.  The  INTEWA  intake  hose  SDS  meets  these  requirements.   ...

  • Page 29: Intake Line Connection

        6.3.3  Intake line connection    The intake line is routed through the wall into the house, and connected to the RM Favorit‐SC.    The gland screw is to be tightened to the RM Favorit‐SC connector.    Since  the  intake  hose  should  not  exert  any  force  on  the  coupling  to  the  unit,  the  pipe  should  be  securely  fastened  to  the  wall  with  separate pipe clamps.           6.3.4  Installation of the floating intake   ...

  • Page 30: Installation Of The Pressure Line Set

        6.4  Installation of the pressure line set    The  pressure  line  set  (see  scope  of  delivery)  establishes  the  connection  between  the  pump  and  pressure  line system.    The pressure line set is connected to the pump controller.          The flexible hose and the shut‐off valve then connect to the  pressure line set and the pressure line.        Attention:  For  smooth  and  efficient  pressure  regulation,  a  5  Litre  expansion ...

  • Page 31: Connecting The Emergency Overflow

        6.5  Connecting the emergency overflow    The  RM Favorit‐SC  has  an  emergency  overflow  line  (DN 50)  which must be connected to the waste drainage system of the  building. The drainage line must be of a size to accommodate a  maximum volume flow rate of 90 L/min.        Note:   The  position  of  the  backwater  level  must  be  taken  into  consideration while connecting to a drainage system, in order to  prevent  backflow  of  drainage  water  from  the    open  sewer  line  (design ...

  • Page 32: Installation And Adjustment Of The Float Switch

        6.6  Installation and adjustment of the float switch    1‐ Float switch cable  2‐ Wall bushing  3‐ Protective conduit pipe (slope > 1%)  4‐ Floating intake   5‐ Counter weight  6‐ Float switch  7.  Pressure vessel 5L  7  >1%   The  float  switch  cable  is  housed  in  the  same  protective  conduit  as  the  intake  line,  for  easy  access  and  protection from damage. Therefore it is necessary to disconnect the cable from the pump terminal. Don’t ...

  • Page 33: Start Up And Use

        7.  Start up and use      7.1  Start‐up in mains water mode      1.  Check  that  all  lines  are  connected.  Select  maintenance  mode = Switch position II.  2.  Open  the  mains  water  line  stopcock  so  that  the  supplemental supply container is filled with water.  Note:  In  maintenance  mode  the  pump  primed  with  water  automatically over the mains water tank. In this case the ...

  • Page 34: Start-Up In Rainwater Mode

      5.  Close the air valve.                6.  Open  the  pressure  shut‐off  valve  and  release  the  air  from  the pressure line (e.g. by flushing the toilet several times or  opening the garden tap).    7.  Close all the fixtures.  The  pump  will  now  automatically  switch  off  when  the  maximum system pressure is reached.          7.2 ...
  • Page 35   2.  Close the pressure shut‐off valve.            Open  the  air  valve  (hold  a  bucket  of  water  under  the  air  valve) and start the pump by plugging in the mains power.  The motorised ball valve will move into the “rainwater“ intake  position unless water is present in the separation tank.    Let  the  water  run  from  the  air  valve  into  the  water  bucket  until  there  is  no  more  sign  of  bubbles  (a  clear  stream),  meaning that all the air has been removed from the suction ...

  • Page 36: Modes Of Operation And Display

        7.3  Modes of operation and display    The green LED on the pump controller indicates that the pump is ready to use.  In case of a problem, the  red LED will light up (see chapter 5.1)  The system pressure can be read on the pressure LED indication of the pump controller.    The Automatic Mode or Maintenance Mode can be set via the mode selecting switch.      7.3.1  Automatic mode (Switching position I )    Automatic  mode  is  the  normal  operating  mode,  and  is  selected  by  Switch position I.   In  this  mode,  the  unit  automatically  switches  from  rainwater  to  mains  water  if  the  float  switch  detects  that  the  rainwater  tank  is  empty. ...

  • Page 37: Maintenance Mode (Switch Position Ii )

        7.3.2  Maintenance mode (Switch position II )    The maintenance mode is selected by Switch position II. This mode  is selected only when maintenance is to be performed in the tank.  The  RM  Favorit‐SC  then  operates  in  continuous  mains  water  mode, independent of the float switch.                  8.  Safety monitoring and error notifications    Alarm type with  N°  Protection  Description  ALARM led ON  Current  The logic switches off the power instantaneously if  monitoring  this value exceeds a peak that can damage the  A1  power electronic components  ‐ high starting current  ...

  • Page 38: Troubleshooting

      Dry running  If no water is supplied, the LED blinks and the  pump stops after 40 seconds. After 5 unsuccessful  A8  Working automatic restarts, the pump permanently stops    and the LED turns solid.    All alarms are shown with the corresponding LED on the circular LED display. The alarm indicator blinks if  the alarm has an automatic restart function (e.g. Dry running). The alarm does not blink, if a manual restart  is necessary for safety (press STOP, the START).    Protections and alarm details:  CURRENT PICK PROTECTION (A1):  The inverter immediately stops the current in case this value exceeds a maximum limit for the electronic  components.    CLOSED DELIVERY WORKING PROTECTION (A7):  To  prevent  pump  operation  with  closed  delivery,  the  control  logic  monitors  the  motor’s  operating  point  condition in comparison to the pump operating curve. If the operating point is below the pump curve, the  controller switches off the pump and displays “Minimum Flow”. (The pump operating curve is detected by  the self‐initialization check.)    DRY WORKING PROTECTION (A8):   To ...
  • Page 39   c.) Non‐return valve in intake line  c.) Change non‐return valve  ALARM has a leak             Description of error  Cause  Solution  Pump runs for long periods at  a.) Unsealed, leaky fixtures  a.) Repair leakage  a low velocity or turns on  b.) Minimal water flow at fixture  b.) Check fixtures  without fixtures being  (< 1 L/min)  c.) Minimise operating pressure  opened  c.) Selected operating pressure  (optimally 3 bar)  too high  d.) RESET and perform new self‐ d.) Settings changed or  faulty  initialization  In rainwater mode:  a.) Intake filter is clogged ...

  • Page 40: Maintenance

        10.  Maintenance    Every 3 months a visual and operations test must be completed.    If  the  mains  water  valve  continuously  drips,  then  this  must  be  decalcified.  Therefore,  remove  the  entire  valve from the tank and place it in a decalcifying solution (citric acid) so that the inlet and outlet are fully  submerged.  Move  the  floating  arm  several  times  so  that  the  decalcifying  solution  penetrates  the  valve  diaphragm chamber as well (24 hours exposure time). If the dripping continues after maintenance, then the  valve must be replaced. ...

  • Page 41: Guarantee

          13.  Guarantee    INTEWA GmbH guarantees this unit for 24 months from the date of purchase. Kindly keep the sales receipt  as proof of purchase.  Within the guarantee period, INTEWA GmbH reserves the right to either repair or replace faulty parts at its  own discretion.   The  warranty  does  not  cover  any  damage  due  to  improper  use,  wear  and  tear,  or  intervention  by  third  parties. The warranty does not cover any defects which may only minutely affect the value or usability of  the device.        14.  Contact / Unit serial number    For customers in Germany:   For any queries, ordering of spare parts, as well as in case of service, kindly contact INTEWA GmbH directly,  quoting your  product‘s model and identification numbers and the purchase invoice details, at:    ...

  • Page 42: Annex 1.1   Intake Variants

      Annex 1.1   Intake variants    When using duplex or triplex RM Favorit SC units in parallel, you have the option of a central 1 ½" intake  INTEWA SAGF 1 ½“ from the tank  or to connect to any single device with a 1” intake (INTEWA SAGF 1“.)   If  the  intake  line  is  longer,  and/or  the  intake  height  higher,  than  the  recommended  pump  specifications,  then  a  hybrid  container  must  be  used  in  order  to  increase  the  parameters  of  the  pumping  system.  The  hybrid container supplied from the main tank by the charging pump.  ...
  • Page 43         Picture connection fittings intake filter SaugSAGF  1 1/2 inch     Attention:  In the main storage or in the hybrid storage tank the floating switches for the mains water are installed.   The float switch must not be connected in parallel. Each device must be connected via its own float switch!    42  RAINMASTER Favorit SC Manual Vers. 2.0a ...
  • Page 44       Ø740 SS-L1 SS-1 SS-2 SS-3 Ø480     Fig .: Example of hybrid tank for a triplex plant with vertical float switch for each RMF‐SC with SS‐1, SS‐2,  SS‐3 and float switch for the charge pump SS‐L1   43  RAINMASTER Favorit SC Manual Vers. 2.0a ...

  • Page 45: Annex 1.2   Technical Data For Duplex- And Triplex-Application

        Annex 1.2   Technical data for duplex‐ and triplex‐application    All pipes must be sized according to the maximum flow rate.      Performance curve of RMF‐SC Duplex‐ und RMF‐SC Triplex      Performance curve of the intake of RMF‐SC Duplex‐ und Triplex with 1 ½“ intake line    We suggest following sizing of a central pipe system:    Pressure line  Mains water line  Intake line  Duplex RM Favorit‐SC 20/40  1 ½“  1“  1 ½“  Triplex RM Favorit‐SC 20/40      44  RAINMASTER Favorit SC Manual Vers. 2.0a ...

  • Page 46: Annex 1.3   Group Function Via Bluetooth By Duplex And Triplex Applications

          Annex 1.3   Group function via Bluetooth by duplex and triplex applications    1. Each RM Favorit SC unit is factory initialized, allowing pre‐set operation procedures to occur. Is it still  necessary to perform a self‐initialization. (E.g. after a RESET), than every device has to be initialized  individually.  2.  In order to initiate a Bluetooth connection, the mains plug of all RMF‐SC’s must be inserted within 10  seconds of each other (all LEDs must be extinguished beforehand).  All  Power  LED’s  flash  simultaneously  when  the  connection  with  all  units  is  obtained.  This  procedure  lasts for approx. 20 seconds.     3. The systems are now ready to use. The pump will automatically start as soon as a decrease in pressure  is detected.  4. The  desired  operating  pressure  can  be  adjusted  by  pressing   ...
