Elkron CMD600 Quick Manual

ITALIANO
Identificazione dei Componenti
1. LED Scenario
2. Tasti per la selezione dei 4
scenari
3. Vani batteria
4. Tasto funzione
5. LED di apprendimento e
controllo
6. Fori di fissaggio del coperchio
Installazione
Il Comando 4 Scenari è progettato per essere montato su una superficie piana utilizzando le viti e i tasselli a corredo.
La base presenta 3 predisposizioni dove la plastica è più sottile e facilmente forabile per l'inserimento delle viti.
1. Separare il coperchio superiore dalla base facendo leva con un cacciavite sulla fessura nella parte inferiore del
coperchio (come illustrato nella prima immagine sottostante).
2. Forare le tre predisposizioni presenti sulla base.
3. Posizionare la base sulla superficie di installazione, seguendo l'orientamento indicato dalla freccia e utilizzare i tre fori
come dima per il fissaggio dei tre tasselli nella parete.
4. Avvitare la base sulla parete.
5. Riposizionare il coperchio sulla base facendo corrispondere i quattro agganci del coperchio sui 4 fori di fissaggio.
Apprendimento
Alimentare il dispositivo prima di procedere al suo apprendimento nel sistema, come descritto sotto:
1. Abilitare la modalità di apprendimento sull'unità di controllo (per i dettagli, fare riferimento al manuale di istruzioni
della stessa);
2. Tenere premuto il Tasto Funzione del dispositivo per 10 secondi. Quindi rilasciarlo. Il led del dispositivo
lampeggerà 2 volte per confermare che è stato appreso nel sistema (ulteriori dettagli sul manuale completo
disponibile sul sito).
Ripristino dei valori di fabbrica in caso di mancato apprendimento
Se il dispositivo non è stato appreso correttamente dall'unità di controllo, è possibile usare la funzione di ripristino dei valori di
fabbrica.
1. Mantenere premuto il tasto funzione per 10 secondi, quindi rilasciarlo.
2. Il dispositivo effettuerà il reset di fabbrica.
3. Per procedere a un nuovo apprendimento seguire dettagliatamente la descrizione precedente
Il fabbricante, URMET S.p.A., dichiara che il tipo di apparecchiatura radio: COMANDO 4 SCENARI CMD600 è conforme alla
direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:
www.elkron.com.
CLICCARE SUL SEGUENTE LINK DEL SITO ELKRON PER ACCEDERE ALLA SCHEDA
TECNICA DEL PRODOTTO E SCARICARE IL MANUALE COMPLETO:
GUIDA RAPIDA

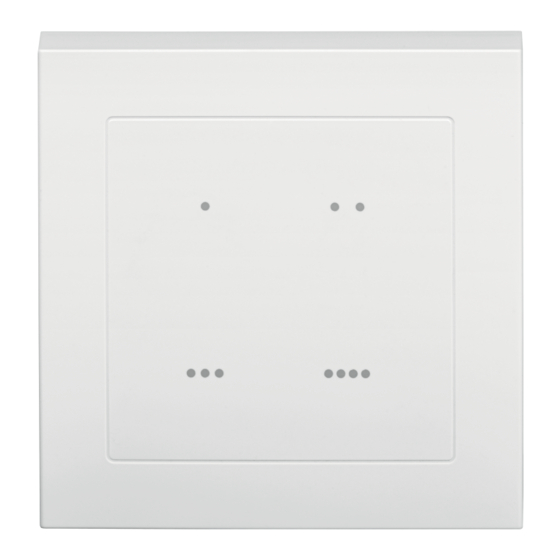

CMD600
COMANDO 4 SCENARI
Predisposizioni
per foratura
Predisposizioni
per foratura
DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA
DS80HA10-002A
