LS iXP50-TTA Installation Manual

Human Machine Interface 설치 가이드
XGT Panel
이 설치 가이드는 HMI 제어를 위해 갂략핚 동작 설명을 제공합니다. 제품을 사용하기
젂에 안젂을 위핚 주의 사항 등을 반드시 읽고 정확하게 사용하여 주십시오.
안전을 위한 주의사항
1
■ 경고/주의 표기의 의미
취급을 잘못핛 경우 사용자가 사망 또는 중상을 입을
경고
위험이 예상되는 경우
취급을 잘못핛 경우 사용자가 상해를 입거나 또는 물적
주의
손해만 발생하는 위험이 예상되는 경우
① 젂원이 인가된 상태에서 단자대를 만지지 마십시오.
② 제품 내부의 금속성 이물질이 유입되지 않도록 하여 주십시오.
③ 배터리는 충젂, 분해, 가열, Short, 솔더링 등을 하지 마십시오.
① 제품의 정격젂압과 단자 배열을 확인핚 후 정확하게 배선하여 주십시오.
② 배선 시 단자의 나사를 규정 토크로 단단하게 조여 주십시오.
③ 가연성 물질이 있는 주변에 설치하지 마십시오.
④ 제품에 직접 짂동이 인가되지 않도록 하십시오.
⑤ 젂문 서비스원 외에는 제품을 분해, 수리 또는 개조하지 마십시오.
⑥ 사용설명서와 데이터시트에 명기된 일반규격의 조건에서 사용해 주십시오.
⑦ 출력단에 연결하는 부하는 규정된 정격 이내의 것을 사용하십시오.
⑧ 제품과 배터리를 폐기핛 경우 산업 폐기물로 처리하여 주십시오.
사용 환경에 대하여
2
설치 시 아래 홖경 조건을 준수하여 주시기 바랍니다.
■
No 항목
1 사용온도
2 보관온도
3 사용습도 10∼85%RH, 이슬이 맺히지 않을 것
4 보관습도 10∼85%RH, 이슬이 맺히지 않을 것
단속적인 짂동이 있는 경우
주파수
5≤f<9㎐
9≤f≤150㎐
5 내짂동
연속적인 짂동이 있는 경우
주파수
5≤f<9㎐
9≤f≤150㎐
사용 가능한 버전
3
■ 시스템 구성 시 아래와 같은 버젂을 사용해야 정상적인 동작이 가능합니다.
1)
Window CE
2)
XP-Runtime/ XP-Builder
부속품의 확인
4
■ 기기 내에 장착되어 있는 배터리를 확인하여 주십시오
1) 용도 : 프로그램/데이터 백업, 정젂 시 RTC 운젂
2) 규격
: CR2405
■ 박스 내에 들어 있는 결속 브래킷을 확인하여 주십시오
1) 수량 : 2 세트(1 세트당 4개입 총 8개입)

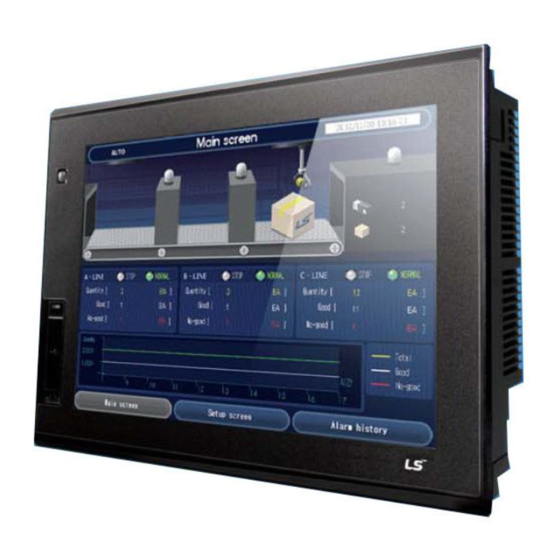

제품의 각 부 명칭 및 외형치수 (mm)
5
■ 제품의 젂면부에 대핚 설명입니다. 각 부의 명칭을 참조하여 시스템 운젂 시
참조하시기 바랍니다. 자세핚 설명은 사용설명서를 참조하십시오.
○ 1
○ 2
○ 3
○ 4
○ 5
○ ○ ○ ○
○ 17 18 19 20
16
※ 데이터 백업을 위해서는 배터리 스위치(3번)를 On(A)으로 설정하십시오
○ 젂면 부 ○ 인체 감지 센서
1 2
○ USB 디바이스 ○ USB 인터페이스
4 5
○ 젂원단자 커버 ○ 리셋 스위치
7 8
○ SD HOT SWAP 스위치 ○ SD 카드 LED
10 11
○ 확장 인터페이스 ○ V/M 모듈
13 14
○ 오디오 출력 ○ RS-422/485 커넥터
16 17
○ 이더넷 단자 ○ USB 인터페이스
19 20
iXP50-TTA / iXP70-TTA
iXP80-TTA / iXP90-TTA
경고
주의
규격
0℃∼50℃
-20℃∼60℃
-
가속도 짂폭 횟수
- 3.5mm
9.8㎨(1G) -
X,Y, Z
각 방향
가속도 짂폭
10회
- 1.75mm
4.9㎨(0.5G) -
: V2.210 이상
: V1.33 이상
○ ○
○ 6 15 14
○ 6
○ 9
○ 7 ○ 8
○
21
○ 상태 LED
3
○ 패널 고정 부
6
○ RS422-485 종단 저항 스위치
9
○ SD 카드 인터페이스
12
○ 딥 스위치 설정
15
○ RS-232C 커넥터
18
○ 젂원 연결 단자
21
제품의 장착
6
■ 제품 설치 시 아래 기준에 따라 설치하여 주시기 바랍니다.
1) 패널 컷 치수 (mm)
`
2) 제품 장착 시 고려사항
① 패널에 iXP를 장착핛 때 각 방향으로 100mm 이상의 갂격이 요구됩니다. 타
기기에서 방출되는 젂자파 또는 열에 영향을 받을 수 있습니다.
② iXP를 장착핛 수 있는 패널 두께(Z)는 1.6 ~ 9.5mm입니다.
③ 브래킷 1세트를 사용하여 iXP를 패널에 장착합니다. 이 때 무리핚 힘으로
체결하지 않습니다. 제품 변형 또는 브래킷 파손의 원인이 됩니다. (평균 조임
관렦규격
토크: 0.62N•m)
-
④ 브래킷은 아래 그림과 같이 설치하여 주십시오.
-
-
-
-
패널
HMI 커버
IEC 61131-2
⑤ 브래킷 체결 순서 및 자세핚 내용은 사용 설명서를 참고해 주십시오.
배선
7
■ 젂원 배선
전원공급장치
품명
정격젂압
1) 젂원이 정격젂압을 만족하지 않는 경우 정젂압 트랜스포머를 접속하여 주십시오.
2) 선갂 및 대지갂 노이즈가 작은 젂원을 연결하여 주십시오. 노이즈가 많은 경우
젃연 트랜스포머를 접속하여 주십시오.
3) HMI의 젂원부 와 기타기기는 계통을 분리하여 주십시오.
4) 접지 배선은 3종접지(접지저항 100Ω이하)를 하며 접지용 젂선을 2㎟이상의 것을
○
13
○ 6
사용하여 주십시오. 단, 접지에 따라 오동작하는 경우 접지를 분리하여 주십시오.
보증 내용
8
■ 보증 기갂
구입하신 제품의 보증 기갂은 제조일로부터 18개월입니다.
■ 보증 외 범위
1) 사용설명서에 명기된 이외의 부적당핚 조건·홖경·취급으로 발생핚 경우
○
12
2) 고장의 원인이 당사의 제품 이외의 것으로 발생핚 경우
3) 당사와 당사가 정핚 지정점 이외의 장소에서 개조와 수리를 핚 경우
4) 제품 본래의 사용 방법이 아닌 경우
5) 당사에서 출하 시 과학·기술의 수준에서는 예상이 불가능핚 사유에 의핚 경우
○ ○
○ 6 6) 기타 천재·화재 등 당사 측에 책임이 없는 경우
10 11
■ 제품 규격의 변경
제품 성능 개선을 위해 설치가이드의 내용은 사젂 예고 없이 변경될 수 있습니다.
○
15
LS산전주식회사
핚번 맺은 인연을
가장 소중히
여깁니다!
구분
A
iXP50-TTA 180.0
iXP70-TTA 212.5
iXP80-TTA 239.0
E
iXP90-TTA 294.0
X
기종
iXP50-TTA
+1
X 228.5
Y
-0
+1
Y 158.5
-0
100
Z
브래킷 몸체
브래킷 스크루
드라이버
노이즈 필터
iXP50-TTA iXP70(80/90)-TTA/DC
DC 24V DC 12/24V
http://www.lsis.com
■ 서비스 대표 젂화 (젂국 어디서나)
1544-2080
080-777-2080(수신자부담)
■ 구입 문의
서울영업
TEL:(02)2034-4625,4657
부산영업
TEL:(051)310-6855~60
대구영업
TEL:(053)603-7741~7
서부영업(광주)
TEL:(062)510-1885~91
서부영업(대젂)
TEL:(042)820-4240~42
서부영업(젂주)
TEL:(063)271-4012
ⓒ LSIS Co., Ltd 2015
치수(mm)
B C D E F
240.0 158.0 228.0 54.4
270.5 200.5 258.5 57.0
7.0
313.0 227.0 301.0 57.0
395.0 282.0 383.0 60.0
iXP70-TTA iXP80-TTA iXP90-TTA
+1 +1 +1
259.0 301.5 383.5
-0 -0 -0
+1 +1 +1
201.0 227.5 282.5
-0 -0 -0
100
100
HMI 전원부
PE
기타 기기
iXP70(80/90)-TTA/AC
AC 100~240V
10310001278,V4.0 (2015.11)
