Pro Audio GR62T User Manual

Diffusori PA » GR62T - GR63T
ATTENZIONE! Prima di effettuare qualsiasi operazione con l'unità, leggere con attenzione questo manuale e conservarlo accuratamente per
riferimenti futuri. Contiene informazioni importanti riguardo l'installazione, l'uso e la manutenzione dell'unità.
Avvertenze generali
• I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e pertanto recano la sigla . • Durante il funzionamento, ai contatti è
presente una tensione pericolosa fino a 100 V~. Non intervenire mai al suo interno al di fuori delle operazioni descritte nel presente manuale; esiste il pericolo di una scarica
elettrica. • Le operazioni di collegamento alla rete di distribuzione dell'energia elettrica devono essere effettuate da un installatore elettrico qualificato. Verificare che
frequenza e tensione della rete corrispondono alla frequenza ed alla tensione per cui l'unità è predisposta, indicate sulla targhetta dei dati elettrici. • Evitare di utilizzare
l'unità: - in luoghi soggetti a vibrazioni, o a possibili urti; - in prossimità di fonti di calore. • Evitare che nell'unità penetrino liquidi infiammabili, acqua o oggetti metallici. •
Non smontare e non apportare modifiche all'unità. • Tutti gli interventi devono essere sempre e solo effettuati da personale tecnico qualificato. Rivolgersi al più vicino centro
di assistenza tecnica autorizzato. • Se si desidera eliminare il dispositivo definitivamente, consegnarlo per lo smaltimento ad un'istituzione locale per il riciclaggio.
Attenzione e precauzione per l'installazione
• Questo prodotto in combinazione con amplificatore può essere capace di produrre livelli sonori che possono causare perdite d'udito permanenti. Si raccomanda di evitare
l'esposizione ad alti livelli sonori o livelli non confortevoli per periodi di tempo lunghi. • Se il dispositivo dovesse trovarsi ad operare in condizioni differenti da quelle
descritte nel presente manuale, potrebbero verificarsi dei danni: in tal caso la garanzia verrebbe a decadere. Inoltre, ogni altra operazione potrebbe provocare cortocircuiti,
incendi, scosse elettriche, rotture. • L'ambiente acustico e il posizionamento delle unità influiscono sul guadagno di volume massimo ottenibile. • Prima di iniziare qualsiasi
operazione di manutenzione o pulizia disconnettere l'unità dalla rete di alimentazione.
Descrizione

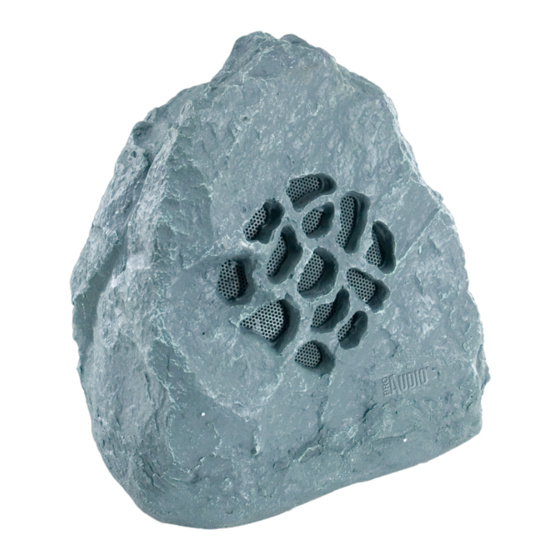

Questo diffusore per ambienti esterni, a forma di roccia, è indicato per la riproduzione di sottofondi musicali ed è stato realizzato per l'impiego in impianti
PA che funzionano con uscita audio 100V. Protetto contro i getti d'acqua (grado di protezione IP44) è particolarmente indicato per sonorizzazioni quali:
giardini, terrazze, zone esterne ecc.
Collegamento
1. Prima di effettuare il collegamento del diffusore, spegnere l'impianto PA.
2. In virtù della potenza desiderata, eseguire i collegamenti con l'impianto audio,
all'uscita dell'amplificatore PA, attraverso i conduttori colorati.
Colore conduttore
Nero
Bianco
Rosso
Verde
3. Se si collegano più altoparlanti fare attenzione che la polarità sia uguale per
tutti (conduttore giallo/verde= negativo). Non sovraccaricare l'amplificatore PA.
Specifiche tecniche
• Altoparlante ad alta efficienza con membrana in polipropilene e tweeter da 1".
• Trasformatore a connessioni multiple per linee a tensione costante 70/100V.
• Corpo materiale poliuretanico.
Pulizia e manutenzione
• Per la pulizia usare solo un panno morbido, asciutto o leggermente inumidito; non impiegare in nessun caso prodotti chimici o detergenti aggressivi.
• Alloggiamenti, elementi di fissaggio e di installazione devono essere totalmente esenti da qualsiasi deformazione.
INFORMAZIONI GENERALI
Spedizioni e reclami
Le merci sono vendute "franco nostra sede" e viaggiano sempre a rischio e pericolo del distributore/cliente. Eventuali avarie e danni dovranno essere contestati al vettore.
Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.
Garanzie e resi
Il prodotto è coperto da garanzia in base alle vigenti normative. Sul sito www.musiclights.it è possibile consultare il testo integrale delle "Condizioni Generali di Garanzia".
Si prega, dopo l'acquisto, di procedere alla registrazione del prodotto sul sito www.musiclights.it. In alternativa il prodotto può essere registrato compilando e inviando il
modulo riportato alla fine del manuale. A tutti gli effetti la validità della garanzia è avallata unicamente dalla presentazione del certificato di garanzia. Music & Lights constata
tramite verifica sui resi la difettosità dichiarata, correlata all'appropriato utilizzo, e l'effettiva validità della garanzia; provvede quindi alla riparazione dei prodotti, declinando
tuttavia ogni obbligo di risarcimento per danni diretti o indiretti eventualmente derivanti dalla difettosità.
Le informazioni riportate in questo manuale sono state attentamente controllate. Music & Lights non si assume, tuttavia, responsabilità derivanti da eventuali inesattezze.
Tutte le specifiche possono essere variate senza alcuna notifica
Per qualsiasi necessità si prega di contattare il nostro ufficio tecnico: tel. +39 0771 72190 fax +39 0771 721955 - service@musiclights.it
GR62T
(Potenza) (Potenza)
contatto comune
20.0 W
--- contatto comune
10.0 W
TECHNICAL DATA
Speaker
Type
Installation system
Nominal/maximum power
Constant voltage (100 / 70V)
Frequency response
Sensitivity
Maximum sound pressure
Protection level
Dimensions (WxHxD)
Weight
Rev003 - 11/09 ©2009 Music & Lights s.r.l. - Italy - www.musiclights.it
GR63T
---
---
30.0 W
GR62T
5" + 1" Tweeter
Garden speaker
On the ground
20 W
20/ 10W
100÷15.000 Hz
89 dB (1W/1m)
99 dB
IP44
230x270x210 mm
3.5 kg
Manuale
GR62T
230 mm
Fig.1
GR63T
6" + 1" Tweeter
Garden speaker
On the ground
30 W
30 W
800÷15.000 Hz
91 dB (1W/1m)
99 dB
IP44
360x270x290 mm
6 kg
I
GR63T
360 mm
