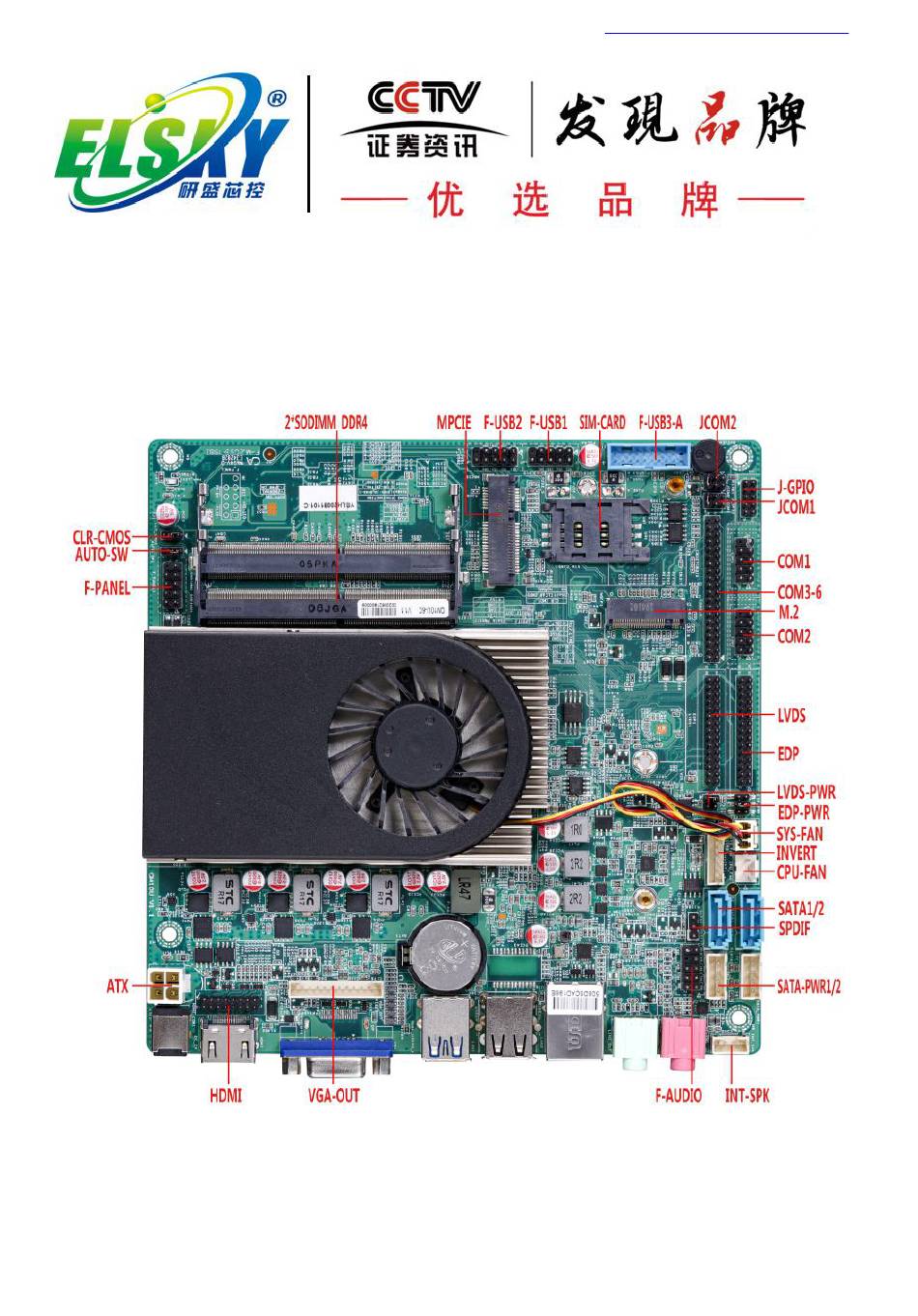

- Page 1 SHENZHEN ELSKY TECHNOLOGY CO.,LTDwww.miniboard.cn ELSKY QM8U QM10U V1.2 Manual ―――――――――――――――――――――――――――――――――――――――――――――――――――――― Motherboard diagram ―――――――――――――――――――――――――――――――――――――――――――――――――――――― ―――――――――――――――――――――――――――――――――――――――――――――――――――――― - 1 -...

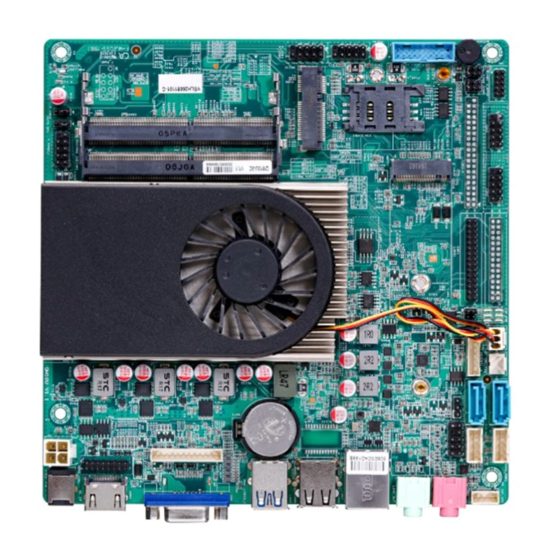

- Page 2 SHENZHEN ELSKY TECHNOLOGY CO.,LTDwww.miniboard.cn VGA + single lan port picture↓（default） ―――――――――――――――――――――――――――――――――――――――――――――――――――――― VGA + dual lan port picture↓ ―――――――――――――――――――――――――――――――――――――――――――――――――――――― DP + single lan port picture↓ ―――――――――――――――――――――――――――――――――――――――――――――――――――――― DP + dual lan port picture↓ ―――――――――――――――――――――――――――――――――――――――――――――――――――――― ―――――――――――――――――――――――――――――――――――――――――――――――――――――― - 2 -...
- Page 3 SHENZHEN ELSKY TECHNOLOGY CO.,LTDwww.miniboard.cn DP + 6COM + LVDS picture↓ ―――――――――――――――――――――――――――――――――――――――――――――――――――――― VGA + 6COM + EDP picture↓ ―――――――――――――――――――――――――――――――――――――――――――――――――――――― ―――――――――――――――――――――――――――――――――――――――――――――――――――――― - 3 -...
- Page 4 SHENZHEN ELSKY TECHNOLOGY CO.,LTDwww.miniboard.cn DP + 2COM + EDP picture↓ ―――――――――――――――――――――――――――――――――――――――――――――――――――――― VGA + 2COM + LVDS picture↓ - 4 -...
- Page 5 Support Whiskey QM8U-6C 2*NB DDR4 Lake 8 gen core support +12V MAX 64GB QM8U-2L2C i3、i5、i7 QM8U-2L6C Support DP port motherboard model,QM8U-DP specification same as above QM10U-2C Support Comet QM10U-6C 2*NB DDR4 Lake 10 gen core support +12V MAX 64GB QM10U-2L2C i3、i5、i7...
-
Page 6: Cpu Information
SHENZHEN ELSKY TECHNOLOGY CO.,LTDwww.miniboard.cn CPU information Max Turbo CPU model CPU brand Frequency Frequency CPU TDP（W） gen I3 core 8145U Dual core 2.1G 3.9G Quad core 8365U 4.1G 1.6G gen I5 core Quad core 8265U 3.9G 1.6G Quad core gen I7... - Page 7 SHENZHEN ELSKY TECHNOLOGY CO.,LTDwww.miniboard.cn 1*HDMI 1.4 port Support 4K resolution 4096/3840*2160@30HZ 1*HDMI_CON pin Support 4K resolution 4096/3840*2160@30HZ （16Pin，2*8Pin， 2.0mm） 1*EDP pin Support 4K resolution 4096/3840*2160@60HZ （30Pin，2*15Pin， 2.0mm） 1*EDP_PWR pin EDP working voltage control Pin （6Pin， 2*3Pin，2.0mm） 1*LVDS pin Support resolution 1920*1080@60HZ （30Pin，2*15Pin，...
- Page 8 SHENZHEN ELSKY TECHNOLOGY CO.,LTDwww.miniboard.cn 2.0mm） Other I/O COM1/COM2 pin Serial port，COM1 support RS232，RS422/RS485 optional （9Pin， 2*5Pin，2.54mm） COM3~COM6 pin Serial port，support standard RS232； （39Pin， 2*20Pin，2.0mm） 1*JCOM1 pin Control COM1 9th voltage 0V/5V/12V optional （6Pin， 2*3Pin，2.0mm） 1*JCOM2 pin Control COM2 9th voltage 0V/5V/12V optional （6Pin，...
- Page 9 SHENZHEN ELSKY TECHNOLOGY CO.,LTDwww.miniboard.cn 1.1 Motherboard size VGA+single lan port size↓ - 9 -...
- Page 10 SHENZHEN ELSKY TECHNOLOGY CO.,LTDwww.miniboard.cn VGA+dual lan port size ↓ DP+single lan port size↓ DP+dual lan port size↓ - 10 -...
-
Page 11: Vga Pin Definition
SHENZHEN ELSKY TECHNOLOGY CO.,LTDwww.miniboard.cn 2.1 VGA pin definition： Item：VGA_OUT （1*12Pin，2.0mm） Definition Definition VSYNC HSYNC BLUE DDC_DATA DDC_CLK pin Bit Number Map Note: VGA_H pin signal and the rear VGA interface are the same signal, only double-display and three-display replication is supported. - Page 12 SHENZHEN ELSKY TECHNOLOGY CO.,LTDwww.miniboard.cn 2.3 LVDS pin definition： item：LVDS （2*15Pin，2.0mm） Pin item picture Definition Definition ADO0- ADO0+ ADO1- ADO1+ ADO2- ADO2+ ACLK- ACLK+ ADO3- ADO3+ BDO0- BDO0+ BDO1- BDO1+ BDO2- BDO2+ BCLK- BCLK+ BDO3- BDO3+ Notice: When inserting the LVDS cable, the first stitch of the LVDS cable must correspond to the first pin of the motherboard pin.
- Page 13 SHENZHEN ELSKY TECHNOLOGY CO.,LTDwww.miniboard.cn 2.4 EDP pin definition： Note: The EDP backlight line is integrated with the screen line item：EDP （2*15Pin，2.0mm） Pin item picture Definition Definition TX0P TX0N TX1P TX1N TX2P TX2N TX3P TX3N AUXP AUXN BKLT_CTL BKLT_EN BLPWR BLPWR...
- Page 14 SHENZHEN ELSKY TECHNOLOGY CO.,LTDwww.miniboard.cn ： Serial port(COM) function and pin definition The motherboard supports the standard RS232 6COM motherboard, and the COM1 can optionally support RS485 and RS422 through THE BIOS setting. The 9th pin of COM1/2 can change the jumper Settings via JCOM1/JCOM2, selecting the 9th pin to output +5V or +12V voltage.
-
Page 15: Usb Pin Definition
SHENZHEN ELSKY TECHNOLOGY CO.,LTDwww.miniboard.cn 2.6.2 COM3~6 pin definition： item：COM3~6 （2*20Pin，2.0mm） Pin item picture Definition Definition COM3_DCD COM3_RXD COM3_TXD COM3_DTR COM3_DSR COM3_RTS COM3_CTS COM3-RI COM4_DCD COM4_RXD COM4_TXD COM4_DTR COM4_DSR COM4_RTS COM4_CTS COM4-RI COM5_DCD COM5_RXD COM5_TXD COM5_DTR COM5_DSR COM5_RTS COM5_CTS COM5-RI COM6_DCD... - Page 16 SHENZHEN ELSKY TECHNOLOGY CO.,LTDwww.miniboard.cn 2.8 F_USB3_A pin ： definition item：：F_USB3.0_A （2*10Pin，2.0mm） Pin item picture Definition Definition USB3.0_VCC USB3.0_VCC USB3_RX4N USB3_RX3N USB3_RX4P USB3_RX3P USB3_TX4N USB3_TX3N USB3_TX4P USB3_TX3P USB PN3 USB PN2 USB PP3 USB PP2 2.9 FAN port Definition： item：：CPU_FAN （1*3Pin，2.54mm）...
- Page 17 SHENZHEN ELSKY TECHNOLOGY CO.,LTDwww.miniboard.cn 2.12 Hard Disk interface and definition： One interface supports M.2 2280 by default, optional 2242;Default SATA protocol, can change NVME (PCIE) protocol ,brush BIOS to change; 2 SATA3.0 hard disk interfaces and 2 4Pin hard disk power supply voltage interfaces;All SATA ports...
- Page 18 SHENZHEN ELSKY TECHNOLOGY CO.,LTDwww.miniboard.cn (2) Power indicator light (the second and fourth pins of Power LED, and the second pin is the positive pole of LED) when the mainboard is switched on, the Power indicator light will be on;When the main board power off, the power indicator lights off;...
- Page 19 SHENZHEN ELSKY TECHNOLOGY CO.,LTDwww.miniboard.cn - 19 -...
