Solution interface pour gestion de protocoles
Interface solution for protocol management
Manuel utilisateur
User Manual
www.bodet-sport.com
Ensure on delivery that the product has not been damaged in transport.
S' a ssurer à la réception que le produit n' a pas été endommagé durant le transport pour réserve au transporteur.
Accessoires
Accessories

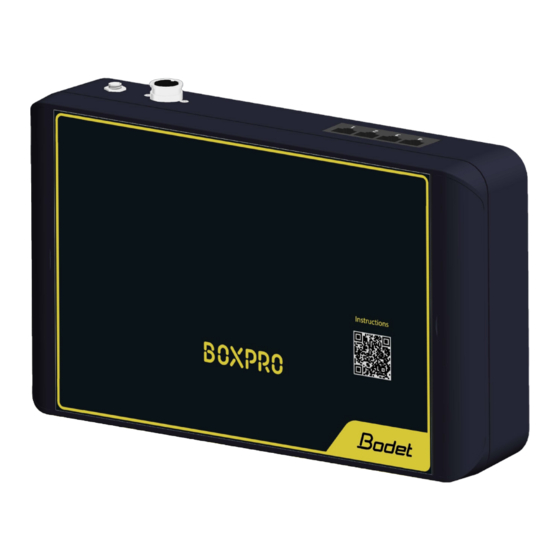

BOXPRO
et échanges de données avec SCOREPAD
and data exchange with SCOREPAD
BODET Time & Sport
1 rue du Général de Gaulle
49340 Trémentines I France
Tel: 02 41 71 72 99
Tel Export : +33 241 71 72 33
1
Advertisement
Table of Contents
Related Manuals for Bodet BOXPRO
Summary of Contents for Bodet BOXPRO
- Page 1 Interface solution for protocol management and data exchange with SCOREPAD Manuel utilisateur User Manual BODET Time & Sport 1 rue du Général de Gaulle 49340 Trémentines I France Tel: 02 41 71 72 99 Tel Export : +33 241 71 72 33 www.bodet-sport.com...
-
Page 2: Table Of Contents
4.1 Récupération des paramètres réseau 4.2 Procédure de mise à jour 5. Informations sur l’équipement 5.1 Comportement de la LED 5.2 Configuration par défaut 6. Exemples d’installation 6.1 Branchements des protocoles directement avec BOXPRO 6.2 Branchements du protocole TV avec interface Moxa (option) - Page 3 3.4 Interfacing with the SCOREPAD keyboard 4. Equipment configuration 4.1 Retrieving network settings 4.2 Update procedure 5. Equipment information 5.1 LED behaviour 5.2 Default configuration 6. Installation examples 6.1 Connecting protocols directly to the BOXPRO 6.2 Connecting the TV protocol with the Moxa interface (optional)
-
Page 4: Informations Relatives À La Sécurité
Le pack 916 076 contient une interface RJ45/USB et un câble RJ45 (lg : 5m) en supplément. La notice du produit est disponible en scannant le code QR affiché sur la façade de la BOXPRO. 1.2 Consigne de sécurité - précautions d’utilisation Lisez attentivement les consignes de sécurité... -
Page 5: Présentation Du Produit
BOXPRO doivent être impérativement identiques. Reportez vous à la notice 607976 pour mettre à jour votre pupitre SCOREPAD et au chapitre 4.2 Procédure de mise à jour de cette notice pour la procédure de mise à jour de la BOXPRO. -
Page 6: Installation De L'équipement
2. Installation de l’équipement 2.1 Installation mécanique de la BOXPRO Ouvrir les 2 trappes de chaque coté du boîtier pour accéder aux trous de fixation. Fixer le boîtier en fonction des dimensions ci-dessous : 4 vis (non fournies) Ø 3,5 mm (Ø tête de vis : 7 mm max.). -
Page 7: Configuration De L'équipement
3. Configuration de l’équipement 3.1 Branchement et paramètres réseau Pour configurer la BOXPRO et paramétrer les protocoles, il est nécessaire de connecter un PC à la BOXPRO en Ethernet via n’importe quelle prise RJ45 disponible sur le boîtier interface. Pour communiquer entre eux, la BOXPRO et le PC doivent nécessairement être sur le même réseau. -
Page 8: Page "Protocols Settings
Name : nom du protocole TV (utile si le protocole TV est dupliqué pour d’autres équipements). • IP adress : adresse IP du PC régie (en cas de branchement direct avec la BOXPRO) ou adresse IP de l’interface Moxa. •... -
Page 9: Page "General Settings
3.3.3 Page «General settings» La page «General settings» permet notamment d’accéder au paramétrage de la BOXPRO en elle- même et de procéder à sa mise à jour. Il est indispensable d’être connecté en tant qu’administrateur pour pouvoir modifier la configuration. -
Page 10: Interfaçage Avec Le Pupitre Scorepad
3.4 Interfaçage avec le pupitre SCOREPAD Lors de la connexion de la BOXPRO avec le pupitre SCOREPAD, une fenêtre apparait sur l’écran du SCOREPAD indiquant l’état de la connexion : Tant qu’une BOXPRO est branchée au pupitre SCOREPAD, la configuration des protocoles est réalisable uniquement depuis le site de configuration de la... -
Page 11: Utilisation De L'équipement
- Adresse MAC. Pour récupérer ces informations : Insérer une clé USB (vierge de tout firmware destiné à la BOXPRO) dans la BOXPRO. Patientez quelques instants en surveillant le comportement de la LED en façade, indiquant le dépôt du fichier de paramètres sur la clé USB. -
Page 12: Informations Sur L'équipement
Retour à l’état précédent paramètres sur la clé USB LED allumée : 5.2 Configuration par défaut Les paramètres par défaut de la BOXPRO sont : - Paramètres réseau : • Adresse IP : 192.168.0.200 • Masque de sous-réseau : 255.255.0.0 - Protocole TV (1 protocole) : •... -
Page 13: Exemples D'installation
6. Exemples d’installation 6.1 Branchements des protocoles directement avec BOXPRO PROTOCOLE TV Produit non inclus. PC régie TV vers Tableaux de Score Alim. Câble RJ45 Câble DIN Alimentation 15VDC PROTOCOLE EBStats Produit non inclus. Interface BOXPRO BOXPRO PC EBStats EBStats Câble mini-DIN... -
Page 14: Safety Information
Any use not in accordance with these instructions may cause irreversible damage and invalidate the warranty. In that case, Bodet cannot be held liable. Non-contractual data. BODET reserves the right to make certain functional, technical or aesthetic changes to the products without prior notice. -
Page 15: Presentation Of The Product
In order to work, the firmware versions of the SCOREPAD main keyboard and the BOXPRO must be identical. Refer to the user manual 607976 to update your SCOREPAD keyboard and to chapter 4.2 Update procedure of this user manual to proceed with the BOXPRO update. -
Page 16: Installing The Equipment
2. Installing the equipment 2.1 Mechanical installation of the BOXPRO Open the 2 hatches on each side of the box to access the mounting holes. Attach the box according to the dimensions below: 4 screws (not supplied) Ø 3.5 mm (Ø screw head: 7 mm max.). -
Page 17: Equipment Configuration
3. Equipment configuration 3.1 Connections and network settings To configure the BOXPRO and set the protocols, it is necessary to connect a PC to the BOXPRO in Ethernet via any RJ45 socket available on the interface box. To communicate with each other, the BOXPRO and the PC must be on the same network. -
Page 18: Protocols Settings Page
• Name: name of the TV protocol (useful if the TV protocol is duplicated for other equipment) • IP address: IP address of the control PC (if connected directly to the BOXPRO) or IP address of the Moxa interface. •... -
Page 19: General Settings Page
3.3.3 General settings page The General settings page allows to access the BOXPRO configuration as well as to proceed with its update. It is required to log in as administrator to be able to modify the configuration. To log in as administrator, click on... -
Page 20: Interfacing With The Scorepad Keyboard
3.4 Interfacing with the SCOREPAD keyboard When the BOXPRO is being connected to the SCOREPAD keyboard, a window opens on the SCOREPAD home screen, indicating the connection status: As long as a BOXPRO is connected to the SCOREPAD keyboard, the configuration of the protocols can only be done from the BOXPRO configuration site. -
Page 21: Equipment Configuration
- MAC address. To retrieve this information: Insert a USB key (without any firmware for the BOXPRO) into the BOXPRO. Wait a few moments and watch the LED on the front panel, indicating that the settings file has been deposited on the USB key. -
Page 22: Equipment Information
Transfer of the settings Back to previous status file to the USB LED switched on: 5.2 Default configuration The BOXPRO default settings are the following: - Network settings: • IP address: 192.168.0.200 • Subnet mask: 255.255.0.0 - TV protocol (1 protocol): •... -
Page 23: Installation Examples
6. Installation examples 6.1 Connecting protocols directly to the BOXPRO TV PROTOCOL Product not included. TV control PC to Scoreboards Power supply RJ45 cable DIN cable Power supply 15VDC EBStats PROTOCOL Product not included. BOXPRO interface BOXPRO EBStats PC EBStats... - Page 24 © 2022 BODET. Tous droits réservés. All rights reserved.
