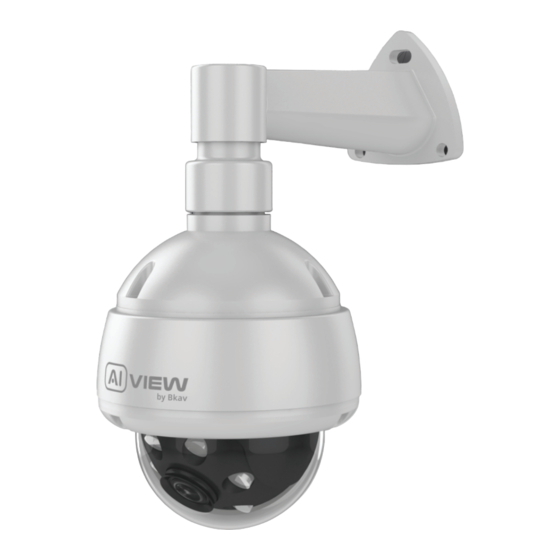

4k dome
AI-BASED CAMERA
Qualcomm products contained here in are products of Qualcomm Technologies, Inc. and/or its subsidiaries.
Qualcomm is a trademark of Qualcomm Incorporated, registered in the United States and other countries.
The Made with Qualcomm Technologies logo is a trademark of Qualcomm Incorporated.
Advertisement
Table of Contents
Related Manuals for Bkav AI View P400-0802GN
Summary of Contents for Bkav AI View P400-0802GN
- Page 1 4k dome AI-BASED CAMERA Qualcomm products contained here in are products of Qualcomm Technologies, Inc. and/or its subsidiaries. Qualcomm is a trademark of Qualcomm Incorporated, registered in the United States and other countries. The Made with Qualcomm Technologies logo is a trademark of Qualcomm Incorporated.
- Page 2 INSTALLATION GUIDE Model: P400-0802GN/P400-0802N/P400-0803FG/P400-0803F...
-
Page 3: Product Kit
PRODUCT KIT GPS antenna Waterproof Set 3 of screws Hex tool couplings and anchors size 3, 4, 5 Camera P400-0802GN/P400-0803FG 4k dome WALL DECAL FOR DRILLING POSITION AI-BASED CAMERA Ø10 mm, 3 holes Qualcomm products contained here in are products of Qualcomm Technologies, Inc. and/or its subsidiaries. Qualcomm is a trademark of Qualcomm Incorporated, registered in the United States and other countries. -
Page 4: Technical Specification
TECHNICAL SPECIFICATION Power DC12V 10%/ PoE (IEEE802.3at) DC12V: Max 13W Power consumption PoE: Max 14.5W Protection standards IP66, IK10 Resolution, frame rate UHD 3840 x 2160, Max 60fps Digital zoom P400-0802GN/P400-0802N/P400-0803FG/P400-0803F :8x P400-0803FG / P400-0803F: 3x Optical zoom P400-0802GN / P400-0802N: 2x P400-0803FG / P400-0803F: 10.9 - 29mm Focal length P400-0802GN / P400-0802N: 4.36 - 9.33mm... -
Page 5: Product Overview
PRODUCT OVERVIEW Wall bracket Reset factory Signal lights RJ45 terminal block 12VDC power supply Audio line in (white) Audio line out (Red) Camera body Infrared LED Camera lens Dust and waterproof lens protector... - Page 6 INSTALLTION GUIDE Step 1: Apply position decal and then drill 3 anchors to the wall. Put the camera onto the wall using 3 screws to fix the camera ceiling mount (Figure 1). Step 2: Fit the protective cover in the camera body to prevent dust and water, then fix it with 3 screws (Figure 2). Drilling position decal...
-
Page 7: Gps Antenna Installation
GPS ANTENNA INSTALLATION Connecting GPS antenna: Step 1: Insert the GPS antenna connector into the waiting cable terminal. Step 2: Put the GPS antenna on the position, as in the figure and fix it using silicone glue. GPS antenna... - Page 8 CONNECTING DEVICES INSTALLATION Connect the PoE cable. Insert the cable into the waterproof coupling before connecting the wires into the terminal. Two options to connect devices: Option 1: Use the network cable connected from the PoE switch to the waiting RJ45 terminal, no need to use 12VDC power supply (Figure 1).
- Page 9 NOTES ON WATERPROOF FOR CAMERA All wiring connections when installed must be placed in a technical box, protected from the effects of weather and human factors.
- Page 10 ADJUSTING THE CAMERA VIEWING ANGLE 65° 360°...
- Page 11 THE MEMORY CARD AND RESET INSTALLATION Memory card: Open the protective cover, you can find the location of Micro SD card. Micro SD card Reset factory Note: Power off the camera, press and hold the factory reset button. Continue to hold the factory reset button for another 10 seconds while powering the camera, the camera will be restored to factory settings.
-
Page 12: Accessing The Camera
ACCESSING THE CAMERA Password setting The IP address of camera is set to DHCP mode by default. For the camera enables the DHCP by default, you need to use the AI View Scanner App to scan IP. Note: To complete the installation steps for the camera, refer to the User Manual. The system will ask you to reset the password on your initial access. -
Page 13: Software Installation
SOFTWARE INSTALLATION Login screen When accessing the camera, a login window will appear. Enter your user name and password to access the camera. 1. Enter "admin" in the <User name> box. 2. Enter your chosen password in <Password> box. 3. Click User name Password... -
Page 14: Safety Information
Improper installation may cause damage to the product. Contact Bkav's customer support or authorized Bkav agents if you experience any problems. This equipment has been tested and found to comply with the limits for a Class A digital device, pursu- ant to part 15 of the FCC rules. -
Page 15: Warranty Information
WARRANTY INFORMATION For information about AI View product warranty and thereto related information, go to aiview.ai/warranty. -
Page 16: Hướng Dẫn Lắp Đặt
HƯỚNG DẪN LẮP ĐẶT Model: P400-0802GN/P400-0802N/P400-0803FG/P400-0803F... - Page 17 BỘ SẢN PHẨM ĐÓNG GÓI Ăng ten GPS (Phụ kiện cho Khớp nối chống Bộ 3 vít và neo Bộ lục giác P400-0803FG/P400-0802GN) thấm nước Camera 4k dome WALL DECAL FOR DRILLING POSITION AI-BASED CAMERA Ø10 mm, 3 holes Qualcomm products contained here in are products of Qualcomm Technologies, Inc. and/or its subsidiaries. Qualcomm is a trademark of Qualcomm Incorporated, registered in the United States and other countries.
-
Page 18: Thông Số Kỹ Thuật
THÔNG SỐ KỸ THUẬT Nguồn DC12V 10%/ PoE (IEEE802.3at) DC12V: Tối đa 13W Nguồn tiêu thụ POE: Tối đa 14.5W Tiêu chuẩn bảo vệ IP66, IK10 Độ phân giải, tốc độ khung hình UHD 3840 x 2160, Tối đa 60fps Zoom số... - Page 19 TỔNG QUAN THIẾT BỊ Gá đỡ camera Nút Reset trên tường Đèn tín hiệu Cổng kết nối POE Cổng cắm nguồn 12VDC Đầu vào âm thanh (Trắng) Đầu ra âm thanh (Đỏ) Thân camera Đèn hồng ngoại Ống kính Kính bảo vệ chống bụi và...
- Page 20 HƯỚNG DẪN LẮP ĐẶT Bước 1: Định vị lỗ khoan vít bằng Decan và các neo vít trên tường (Hình 1). Bước 2: Cố định camera lên tường bằng các vít (Hình 2). Decal vị trí khoan...
- Page 21 KẾT NỐI ĂNG TEN GPS Kết nối ăng ten GPS: Bước 1: Kết nối ăng ten GPS vào vị trí cờ như trên hình. Bước 2: Cố định ăng ten GPS trên thân camera bằng keo silicon. Ăng ten GPS...
- Page 22 KẾT NỐI DÂY TÍN HIỆU Kết nối dây POE. Luồn dây mạng chưa bấm đầu mạng qua chống nước trước khi bấm đầu hạt mạng. Hai lựa chọn kết nối cho camera: Lựa chọn 1: Sử dụng dây mạng để kết nối giữa switch POE và đầu chờ POE trên camera. Không cần sử dụng nguồn 12VDC (Hình 1).
- Page 23 LƯU Ý VỀ CHỐNG NƯỚC CHO CAMERA Tất cả các mối nối dây khi lắp đặt phải được đặt trong hộp kỹ thuật, được bảo vệ khỏi tác động của thời tiết và yếu tố con người.
- Page 24 HƯỚNG DẪN XOAY GÓC NHÌN CAMERA 65° 360°...
- Page 25 LẮP THẺ NHỚ VÀ KHÔI PHỤC CÀI ĐẶT GỐC Thẻ nhớ: Mở nắp bảo vệ, bạn có thể tìm thấy vị trí của thẻ Micro SD. Vị trí thẻ nhớ SD Vị trí nút reset Ghi chú: Tắt nguồn camera, ấn và giữ nút khôi phục cài đặt gốc. Tiếp tục giữ nút khôi phục cài đặt gốc thêm 10 giây trong khi cấp nguồn cho camera, camera sẽ...
- Page 26 TRUY CẬP CAMERA Cài đặt mật khẩu Địa chỉ IP của camera được đặt theo cơ chế cấp phát động IP (DHCP). Bạn cần sử dụng phần mềm AI View Scanner để tìm kiếm IP của camera. Lưu ý: Để hoàn thành các bước cài đặt cho camera bạn vui lòng xem tài liệu Hướng dẫn sử dụng WebUI. Hệ...
- Page 27 CÀI ĐẶT PHẦN MỀM Màn hình Login Khi bạn truy cập vào camera, cửa sổ đăng nhập sẽ hiện ra. Nhập Tài khoản và mật khẩu để truy cập vào camera. 1. Nhập “admin” vào ô <User Name> trong cửa sổ. 2.
- Page 28 Việc lắp đặt không cẩn thận có thể gây hư hỏng cho sản phẩm. Liên hệ với bộ phận hỗ trợ khách hàng của Bkav hoặc các đại lý ủy quyền của Bkav khi gặp vấn đề. Thiết bị này đã được thử nghiệm và tuân thủ các giới hạn dành cho thiết bị kĩ thuật số loại A, theo phần 15 quy tắc FCC.
- Page 29 THÔNG TIN BẢO HÀNH Để biết thông tin về bảo hành sản phẩm AI View và các thông tin liên quan, hãy truy cập aiview.ai/warranty.
- Page 30 BKAV CORPORATION Address: 2nd Floor, HH1 Building, Yen Hoa Urban Area, Yen Hoa Ward, Cau Giay District, Hanoi City, Vietnam Website: www.aiview.ai Email: aiview@bkav.com...
