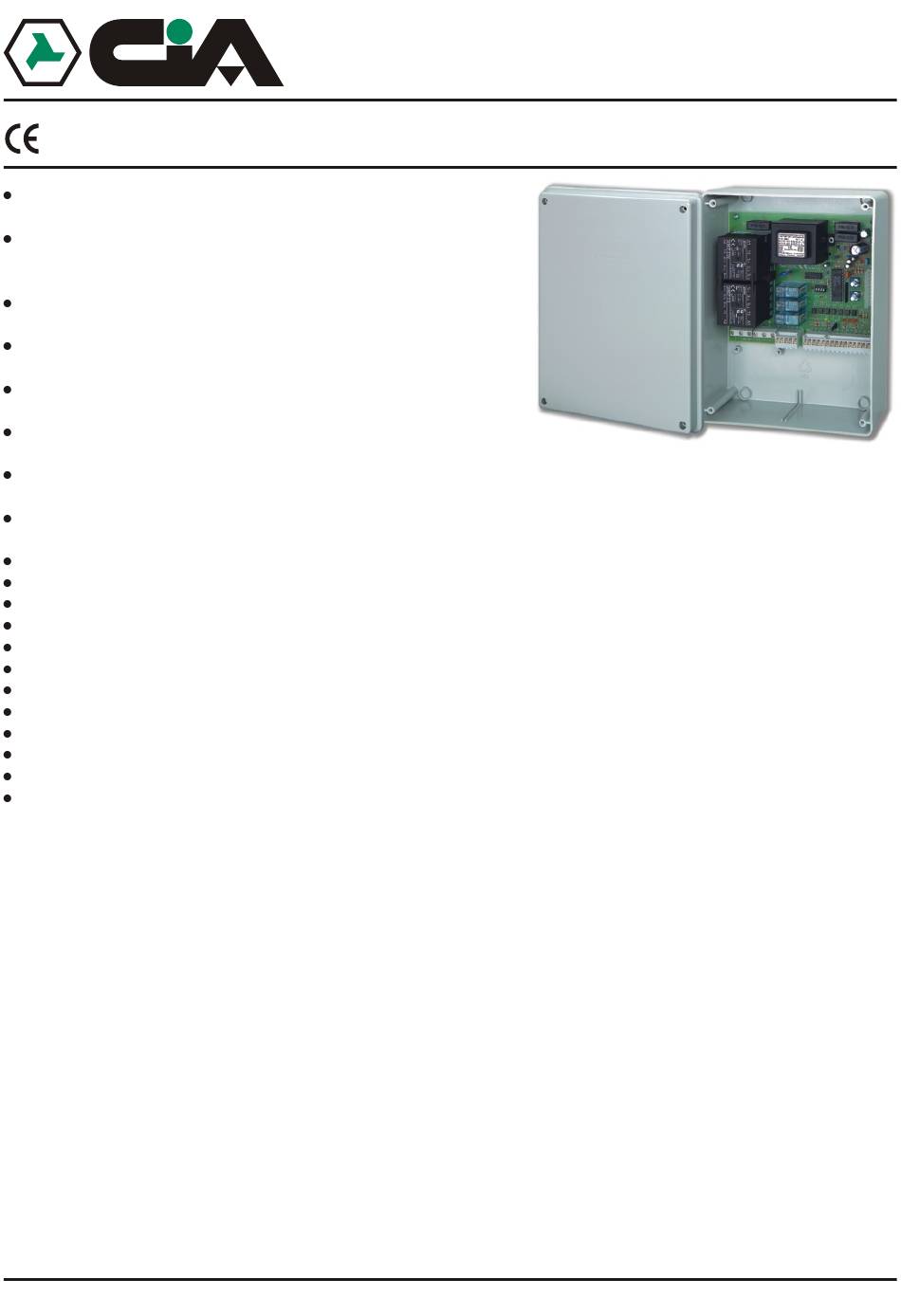

EMC 89/336 CEE
Monitoraggio dello stato dei dispositivi
periferici tramite LEDs.
Logiche di funzionamento: automatico,
semiautomatico, passo/passo e passo/passo
con stop.
Apertura parziale per passaggio pedonale
tramite comando separato.
Tempi di apertura/chiusura e di pausa
regolabili tramite trimmers.
Diagnostica del circuito con visualizzazione
stato di avaria.
Funzionamento delle fotocellule di chiusura
programmabile.
Ingressi di comando isolati con fotoaccoppiatori: stop, comando apertura totale,
comando apertura parziale, fotocellule, finecorsa.
Predisposizione per scheda decoder DEC20 per antenna BIRD.
Tensione nominale di alimentazione: 230V~ ±10% 50Hz
Consumo: 10W
Tensione in ingresso di alimentazione motoriduttore: 380V
Motoriduttore: 380V 700VA max
Tensione nominale in uscita periferiche: 24V~ ±5%
Corrente massima in uscita periferiche: 500mA
Temperatura di funzionamento: -25ºC ÷ 55ºC
Tempo apertura/chiusura: 10 ÷ 75sec
Tempo di pausa: 8 ÷ 200sec
Dimensioni: 250x195x100mm
Peso: 1,3Kg
Contenitore in ABS stagno IP55
INSTALLAZIONE
Per l'installazione della PCM30 fare completamente riferimento al manuale della PCM10F/S,
tranne al paragrafo 2.4.1 a pagina 8: "Collegamenti - Rete di alimentazione, lampeggiatore,
motoriduttore":
Rete: il collegamento della rete trifase 380V va effettuato sui morsetti L1, L2 ed L3;
il neutro ed una delle tre fasi vanno collegati sui morsetti 230Vac.
Motoriduttore: il collegamento del motore trifase va effettuato su T1 - T2 - T3, oppure su T1 - T3 -
T2 a seconda dell'installazione destra o sinistra del motoriduttore sul cancello.

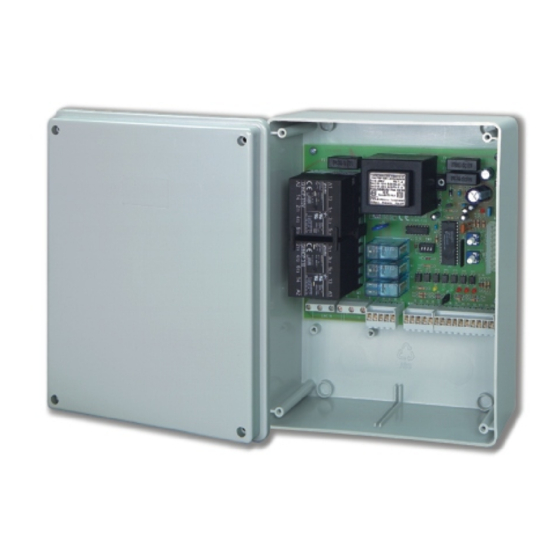

Centrale di automazione a 380V per cancello scorrevole
PCM30
