HERA DynamicController Assembly And Operating Instructions Manual

Montage- und Bedienungsanleitung
Hera WiFi Lichtsteuerungssystem
Typ 24V WiFi Controller 2 Dynamic
Bestimmungsgemäße Verwendung
WiFi Controller als Lichtsteuerungssystem zum Anschluss an Sicherheitstransformatoren LED 24/...W für ein-
stellbare Lichtfarben mit Dynamic LED Leuchten mittels iOS oder Android Smartphone oder Tablet über „Magic
Home Pro" App; nur für den Betrieb im Innenbereich geeignet.
1. Die Montage und Demontage darf nur im spannungslosen Zustand durchgeführt werden!
2. Beim Austausch von defekten Teilen dürfen nur Originalteile verwendet werden.
3. Alle Steckverbindungen immer bis zum Anschlag einführen.
1 6
4. Anschluß nur an spezielle LED - Konverter Hera Typ LED 24/...W mit konstanter Ausgangsspannung
24 V DC und mit einer Ausgangsleistung von max. 200 W.
5. Werden andere als die angegebenen LED - Konverter eingesetzt, übernimmt Hera keine Gewähr-
leistung.
8 2
5
6. Die Gesamtbelastung darf die Transformatoren-Nennleistung nicht überschreiten.
1 6 ,
7. Die Einbauabstände des Transformators müssen eingehalten werden.

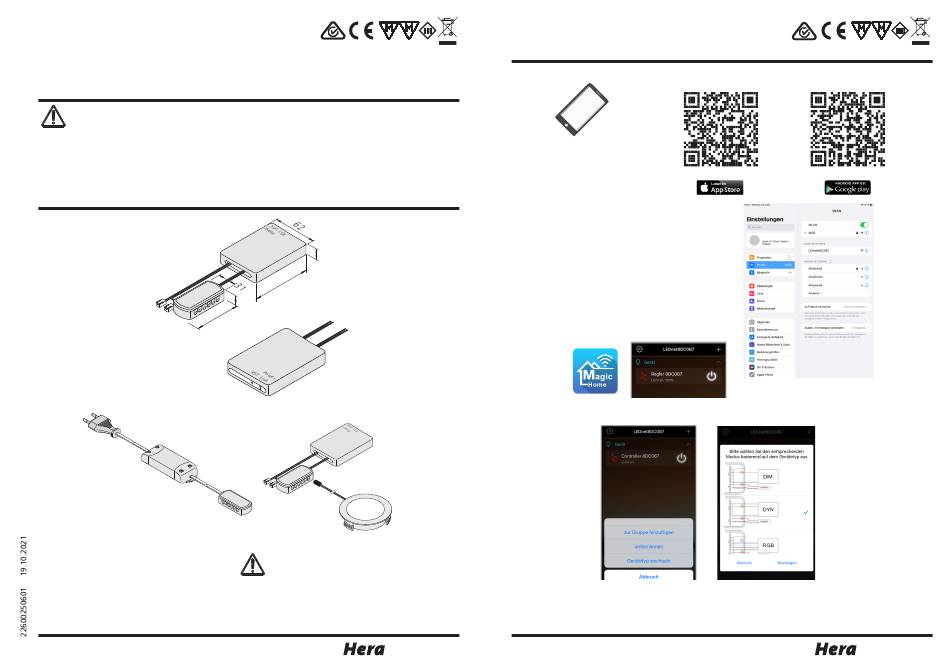

Montagemaße
7 0
8 sec
7 0
Anzeige Power Link
Rote LED: Betrieb
Grüne LED: Netzwerkbetrieb
8 sec
Trafo 24V 5 - 75W separat
bestellen
Installation
1. LED Trafo an das Netz anschließen.
2. WiFi Controller an den Verteiler des Trafos anstecken.

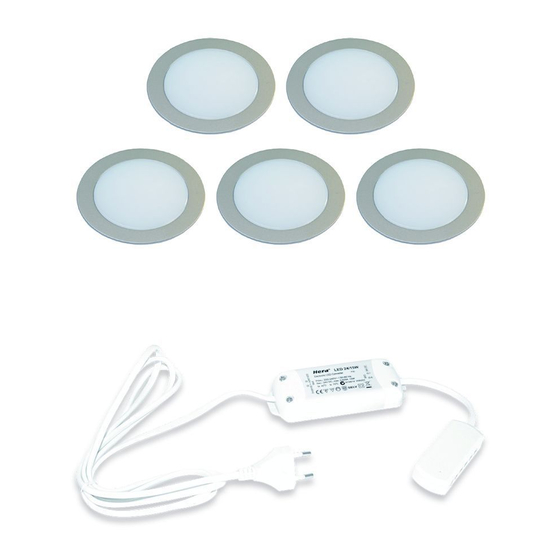

3. Dynamic LED Leuchte an den Verteiler des WiFi Controllers anschließen.
Nachdruck auch auszugsweise verboten.
24 V DC max. 75W
1 6
8 2
5
1 6 ,
7 0
1 6
8 2
5
1 6 ,
beide LED 24-Stecker müssen in den Verteiler
des Trafos gesteckt werden
Hera GmbH & Co. KG
®
Dieselstraße 9
32130 Enger / Germany
Montage- und Bedienungsanleitung
Hera WiFi Lichtsteuerungssystem
Typ 24V WiFi Controller 2 Dynamic
4. Download und Installation der App „Magic Home Pro"
Systemvoraussetzungen:
ab iOS 10.0 oder höher
Android 6.0 oder höher
Download-Größe 91 MB (iOS)
bzw. 95 MB (Android)
5. W-LAN mit Smartphone suchen, LEDnetxxxxxx auswählen
6. App öffnen
7. Gewünschte Steuerung gedrückt halten um über dem Punkt „Gerätetyp" den Steuerungstypen „Dynamic"
auszuwählen und Namen zu vergeben
Das Licht der angeschlossenen LED Leuchte kann nun im „Stand-Alone-Modus" gesteuert werden. Die Reich-
weite beträgt max. 50 m in Innenräumen.
Der WiFi Controller verfügt über eine Memory-Funktion, so daß der letzte Zustand vor einer Netztrennung (z.B.
bei einem Stromausfall oder primärer Schaltung) der LED Leuchten gespeichert bleibt und beim Anschluß an
das Netz wieder aktiviert wird.
Nachdruck auch auszugsweise verboten.
24 V DC max. 75W
Apple Apple Google Google
