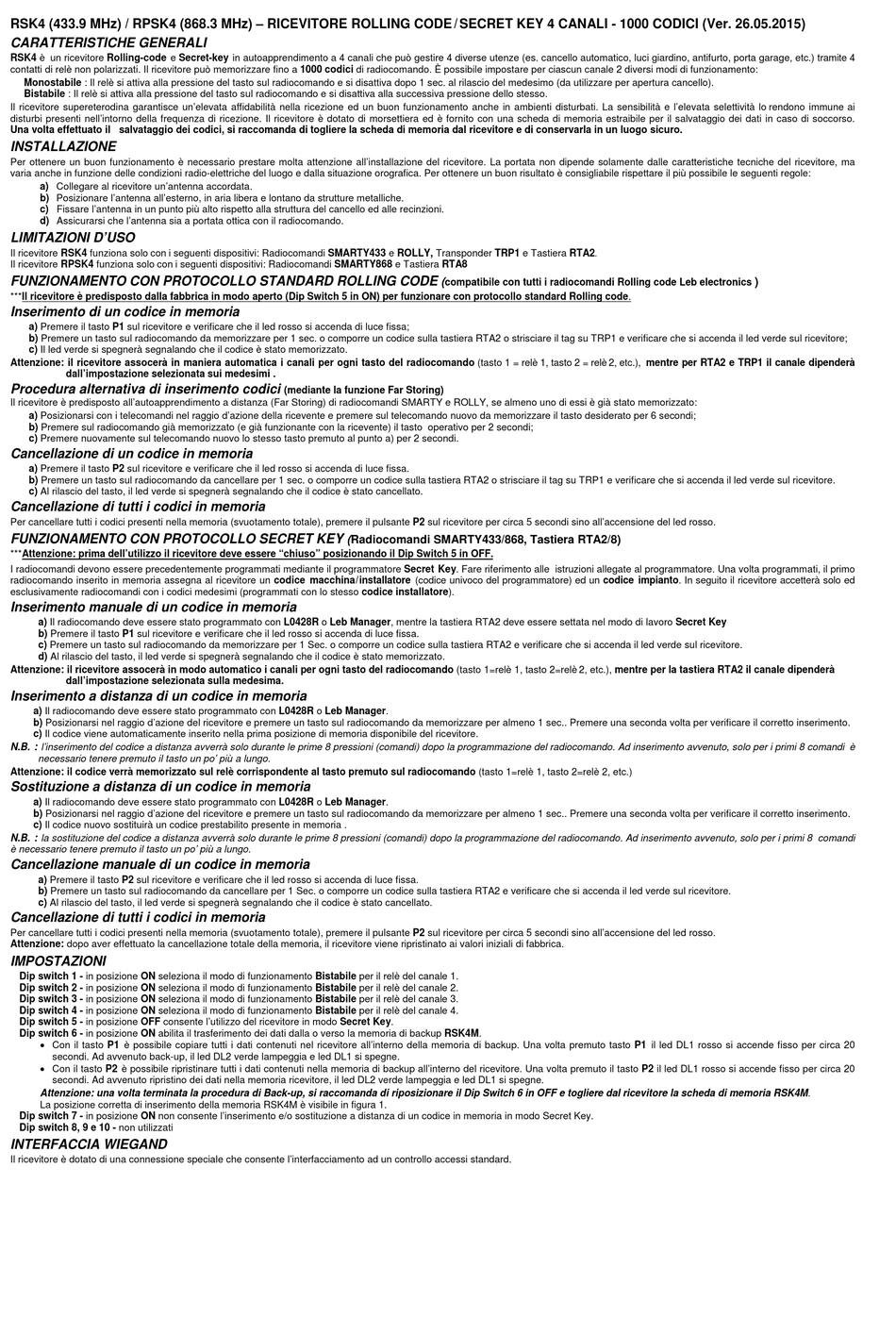

RSK4 (433.9 MHz) / RPSK4 (868.3 MHz) – RICEVITORE ROLLING CODE / SECRET KEY 4 CANALI - 1000 CODICI (Ver. 26.05.2015)
CARATTERISTICHE GENERALI

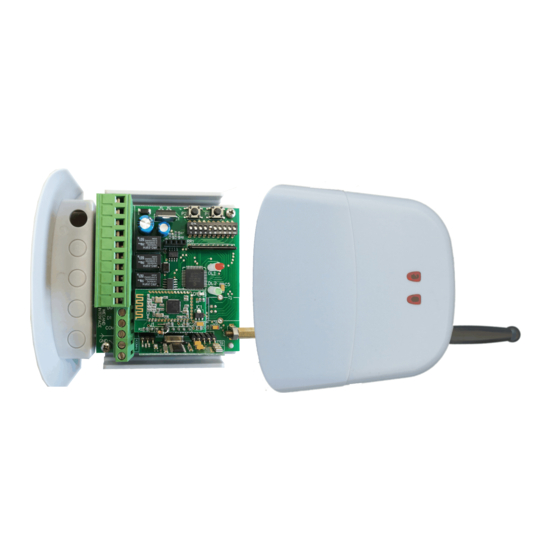

RSK4 è un ricevitore Rolling-code e Secret-key in autoapprendimento a 4 canali che può gestire 4 diverse utenze (es. cancello automatico, luci giardino, antifurto, porta garage, etc.) tramite 4
contatti di relè non polarizzati. Il ricevitore può memorizzare fino a 1000 codici di radiocomando. È possibile impostare per ciascun canale 2 diversi modi di funzionamento:
Monostabile : Il relè si attiva alla pressione del tasto sul radiocomando e si disattiva dopo 1 sec. al rilascio del medesimo (da utilizzare per apertura cancello).
Bistabile : Il relè si attiva alla pressione del tasto sul radiocomando e si disattiva alla successiva pressione dello stesso.
Il ricevitore supereterodina garantisce un'elevata affidabilità nella ricezione ed un buon funzionamento anche in ambienti disturbati. La sensibilità e l'elevata selettività lo rendono immune ai
disturbi presenti nell'intorno della frequenza di ricezione. Il ricevitore è dotato di morsettiera ed è fornito con una scheda di memoria estraibile per il salvataggio dei dati in caso di soccorso.
Una volta effettuato il salvataggio dei codici, si raccomanda di togliere la scheda di memoria dal ricevitore e di conservarla in un luogo sicuro.
INSTALLAZIONE
Per ottenere un buon funzionamento è necessario prestare molta attenzione all'installazione del ricevitore. La portata non dipende solamente dalle caratteristiche tecniche del ricevitore, ma
varia anche in funzione delle condizioni radio-elettriche del luogo e dalla situazione orografica. Per ottenere un buon risultato è consigliabile rispettare il più possibile le seguenti regole:
a) Collegare al ricevitore un'antenna accordata.
b) Posizionare l'antenna all'esterno, in aria libera e lontano da strutture metalliche.
c) Fissare l'antenna in un punto più alto rispetto alla struttura del cancello ed alle recinzioni.
d) Assicurarsi che l'antenna sia a portata ottica con il radiocomando.
LIMITAZIONI D'USO
Il ricevitore RSK4 funziona solo con i seguenti dispositivi: Radiocomandi SMARTY433 e ROLLY, Transponder TRP1 e Tastiera RTA2
Il ricevitore RPSK4 funziona solo con i seguenti dispositivi: Radiocomandi SMARTY868 e Tastiera RTA8
FUNZIONAMENTO CON PROTOCOLLO STANDARD ROLLING CODE
***Il ricevitore è predisposto dalla fabbrica in modo aperto (Dip Switch 5 in ON) per funzionare con protocollo standard Rolling code.
Inserimento di un codice in memoria
a) Premere il tasto P1 sul ricevitore e verificare che il led rosso si accenda di luce fissa;
b) Premere un tasto sul radiocomando da memorizzare per 1 sec. o comporre un codice sulla tastiera RTA2 o strisciare il tag su TRP1 e verificare che si accenda il led verde sul ricevitore;
c) Il led verde si spegnerà segnalando che il codice è stato memorizzato.
Attenzione: il ricevitore assocerà in maniera automatica i canali per ogni tasto del radiocomando (tasto 1 = relè 1, tasto 2 = relè 2, etc.), mentre per RTA2 e TRP1 il canale dipenderà
dall'impostazione selezionata sui medesimi .
Procedura alternativa di inserimento codici
Il ricevitore è predisposto all'autoapprendimento a distanza (Far Storing) di radiocomandi SMARTY e ROLLY, se almeno uno di essi è già stato memorizzato:
a) Posizionarsi con i telecomandi nel raggio d'azione della ricevente e premere sul telecomando nuovo da memorizzare il tasto desiderato per 6 secondi;
b) Premere sul radiocomando già memorizzato (e già funzionante con la ricevente) il tasto operativo per 2 secondi;
c) Premere nuovamente sul telecomando nuovo lo stesso tasto premuto al punto a) per 2 secondi.
Cancellazione di un codice in memoria
a) Premere il tasto P2 sul ricevitore e verificare che il led rosso si accenda di luce fissa.
b) Premere un tasto sul radiocomando da cancellare per 1 sec. o comporre un codice sulla tastiera RTA2 o strisciare il tag su TRP1 e verificare che si accenda il led verde sul ricevitore.
c) Al rilascio del tasto, il led verde si spegnerà segnalando che il codice è stato cancellato.
Cancellazione di tutti i codici in memoria
Per cancellare tutti i codici presenti nella memoria (svuotamento totale), premere il pulsante P2 sul ricevitore per circa 5 secondi sino all'accensione del led rosso.
FUNZIONAMENTO CON PROTOCOLLO SECRET KEY
***Attenzione: prima dell'utilizzo il ricevitore deve essere "chiuso" posizionando il Dip Switch 5 in OFF.
I radiocomandi devono essere precedentemente programmati mediante il programmatore Secret Key. Fare riferimento alle istruzioni allegate al programmatore. Una volta programmati, il primo
radiocomando inserito in memoria assegna al ricevitore un codice macchina / installatore (codice univoco del programmatore) ed un codice impianto. In seguito il ricevitore accetterà solo ed
esclusivamente radiocomandi con i codici medesimi (programmati con lo stesso codice installatore).
Inserimento manuale di un codice in memoria
a) Il radiocomando deve essere stato programmato con L0428R o Leb Manager, mentre la tastiera RTA2 deve essere settata nel modo di lavoro Secret Key
b) Premere il tasto P1 sul ricevitore e verificare che il led rosso si accenda di luce fissa.
c) Premere un tasto sul radiocomando da memorizzare per 1 Sec. o comporre un codice sulla tastiera RTA2 e verificare che si accenda il led verde sul ricevitore.
d) Al rilascio del tasto, il led verde si spegnerà segnalando che il codice è stato memorizzato.
Attenzione: il ricevitore assocerà in modo automatico i canali per ogni tasto del radiocomando (tasto 1=relè 1, tasto 2=relè 2, etc.), mentre per la tastiera RTA2 il canale dipenderà
dall'impostazione selezionata sulla medesima.
Inserimento a distanza di un codice in memoria
a) Il radiocomando deve essere stato programmato con L0428R o Leb Manager.
b) Posizionarsi nel raggio d'azione del ricevitore e premere un tasto sul radiocomando da memorizzare per almeno 1 sec.. Premere una seconda volta per verificare il corretto inserimento.
c) Il codice viene automaticamente inserito nella prima posizione di memoria disponibile del ricevitore.
N.B. : l'inserimento del codice a distanza avverrà solo durante le prime 8 pressioni (comandi) dopo la programmazione del radiocomando. Ad inserimento avvenuto, solo per i primi 8 comandi è
necessario tenere premuto il tasto un po' più a lungo.
Attenzione: il codice verrà memorizzato sul relè corrispondente al tasto premuto sul radiocomando (tasto 1=relè 1, tasto 2=relè 2, etc.)
Sostituzione a distanza di un codice in memoria
a) Il radiocomando deve essere stato programmato con L0428R o Leb Manager.
b) Posizionarsi nel raggio d'azione del ricevitore e premere un tasto sul radiocomando da memorizzare per almeno 1 sec.. Premere una seconda volta per verificare il corretto inserimento.
c) Il codice nuovo sostituirà un codice prestabilito presente in memoria .
N.B. : la sostituzione del codice a distanza avverrà solo durante le prime 8 pressioni (comandi) dopo la programmazione del radiocomando. Ad inserimento avvenuto, solo per i primi 8 comandi
è necessario tenere premuto il tasto un po' più a lungo.
Cancellazione manuale di un codice in memoria
a) Premere il tasto P2 sul ricevitore e verificare che il led rosso si accenda di luce fissa.
b) Premere un tasto sul radiocomando da cancellare per 1 Sec. o comporre un codice sulla tastiera RTA2 e verificare che si accenda il led verde sul ricevitore.
c) Al rilascio del tasto, il led verde si spegnerà segnalando che il codice è stato cancellato.
Cancellazione di tutti i codici in memoria
Per cancellare tutti i codici presenti nella memoria (svuotamento totale), premere il pulsante P2 sul ricevitore per circa 5 secondi sino all'accensione del led rosso.
Attenzione: dopo aver effettuato la cancellazione totale della memoria, il ricevitore viene ripristinato ai valori iniziali di fabbrica.
IMPOSTAZIONI
Dip switch 1 - in posizione ON seleziona il modo di funzionamento Bistabile per il relè del canale 1.
Dip switch 2 - in posizione ON seleziona il modo di funzionamento Bistabile per il relè del canale 2.
Dip switch 3 - in posizione ON seleziona il modo di funzionamento Bistabile per il relè del canale 3.
Dip switch 4 - in posizione ON seleziona il modo di funzionamento Bistabile per il relè del canale 4.
Dip switch 5 - in posizione OFF consente l'utilizzo del ricevitore in modo Secret Key.
Dip switch 6 - in posizione ON abilita il trasferimento dei dati dalla o verso la memoria di backup RSK4M.
 Con il tasto P1 è possibile copiare tutti i dati contenuti nel ricevitore all'interno della memoria di backup. Una volta premuto tasto P1 il led DL1 rosso si accende fisso per circa 20
secondi. Ad avvenuto back-up, il led DL2 verde lampeggia e led DL1 si spegne.
 Con il tasto P2 è possibile ripristinare tutti i dati contenuti nella memoria di backup all'interno del ricevitore. Una volta premuto il tasto P2 il led DL1 rosso si accende fisso per circa 20
secondi. Ad avvenuto ripristino dei dati nella memoria ricevitore, il led DL2 verde lampeggia e led DL1 si spegne.
Attenzione: una volta terminata la procedura di Back-up, si raccomanda di riposizionare il Dip Switch 6 in OFF e togliere dal ricevitore la scheda di memoria RSK4M.
La posizione corretta di inserimento della memoria RSK4M è visibile in figura 1.
Dip switch 7 - in posizione ON non consente l'inserimento e/o sostituzione a distanza di un codice in memoria in modo Secret Key.
Dip switch 8, 9 e 10 - non utilizzati
INTERFACCIA WIEGAND
Il ricevitore è dotato di una connessione speciale che consente l'interfacciamento ad un controllo accessi standard.
(
compatibile con tutti i radiocomandi Rolling code Leb electronics
(mediante la funzione Far Storing)
(Radiocomandi SMARTY433/868, Tastiera RTA2/8)
.
)
