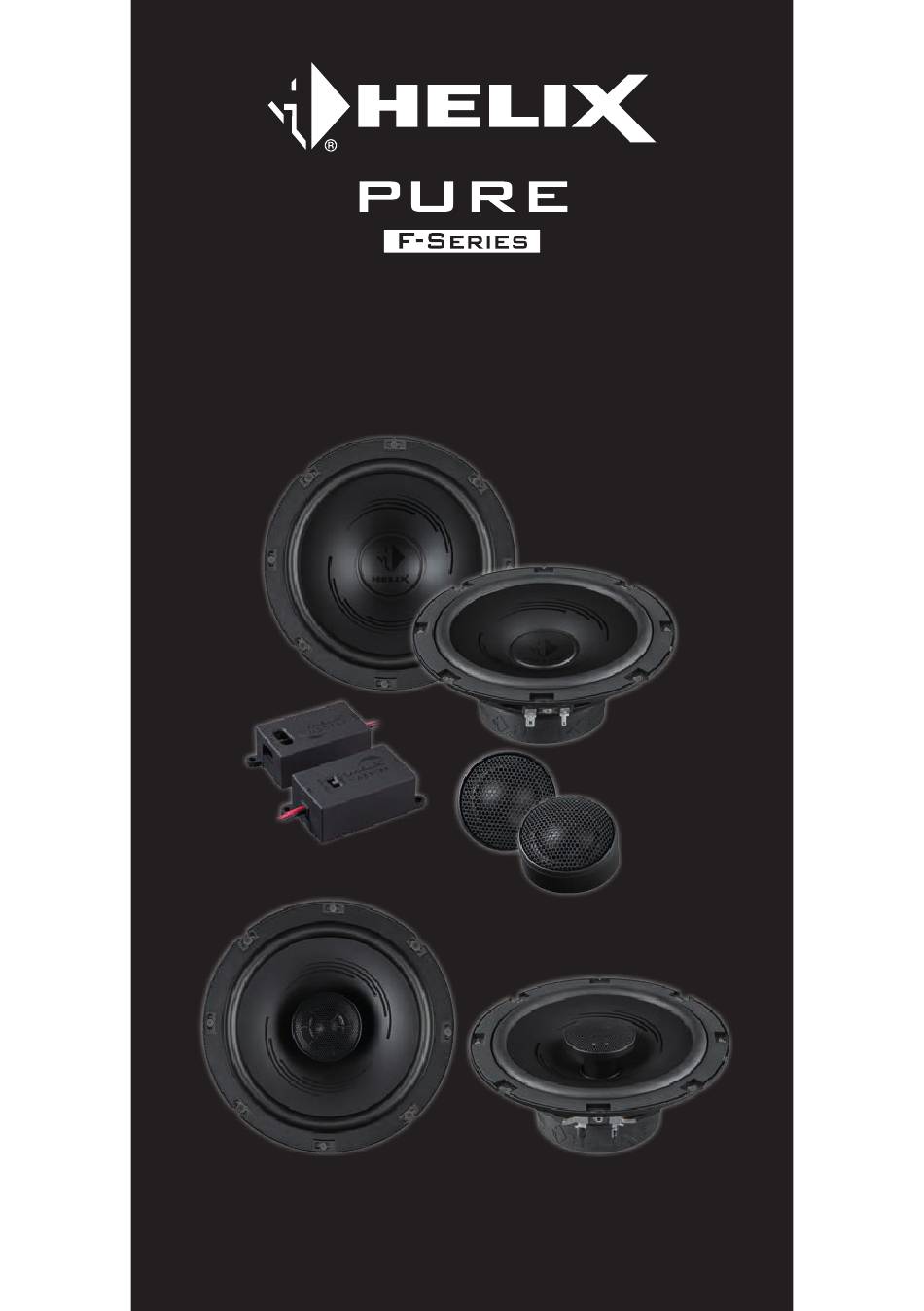

- Page 1 Komponenten- und Koaxiallautsprechersysteme Component and coaxial speaker systems PF K165.2 / PF K130.2 / PF K100.2 / PF C165.2 / PF C130.2 / PF C100.2 User Manual Bedienungsanleitung...
-
Page 3: Herzlichen Glückwunsch
Verarbeitung Team von und überzeugenden Klang aus. AUDIOTEC FISCHER Allgemeine Hinweise Allgemeine Hinweise zum Einbau von HELIX Vollständige Daten über die Einbautiefe und Lautsprechersystemen den Durchmesser der Lautsprecher finden Sie in den Einbaudiagrammen dieser Anleitung. Um alle Möglichkeiten des Produktes optimal aus- Bitte stellen Sie sicher, dass die Auflagefläche... - Page 4 Allgemeine Hinweise Für weitere Anregungen wenden Sie sich bitte Allgemeine Hinweise zum Anschluss der HELIX Flex-Crossover Frequenzweichen an einen Einbauspezialisten. 9. Wenn Sie Lautsprecher in ihrem Auto tau- schen möchten, muss dafür ein Einbauplatz Frequenzweichen PF K165.2 geschaffen werden. In den meisten Fällen PF K130.2 / PF K100.2 Komponentensystems...
- Page 5 Abmessungen PF K165.2 / PF W165 PF C165.2 ø156 mm 61 mm ø156 mm 58 mm ø6.14” 2.40” ø6.14” 2.30” PF K130.2 / PF W130 PF C130.2 52 mm 50 mm 2.05” 1.97” ø138 mm ø138 mm ø5.43” ø5.43” PF K100.2 / PF W100 PF C100.2 45 mm 43 mm...
- Page 6 Abmessungen PF T20-S Mit Gehäuse für Mit Gehäuse für Mit Gehäuse für an- Ohne Gehäuse OEM Einbau versenkten Einbau gewinkelten Einbau ø42 mm ø33.1 mm ø36 mm ø36 mm ø1.65” ø1.30” ø1.42” ø1.42” 6.7 mm 9.2 mm 0.26” 0.36” 6.6 mm 13.4 mm 0.25”...
-
Page 7: Installation
Installation Einbau Hochtöner Variante a: Variante b: Variante c: OEM Integration versenkter Einbau angewinkelter Einbau 1. Hochtöner vorbereiten 2. Hochtöner im Original Spiegeldreieck befestigen, bspw. mit einem geeigneten Kleb- oder Dichtstoff im Uhrzeigersinn gegen den gegen den Uhrzeigersinn Uhrzeigersinn Montagehilfe Montagehilfe Einbau Tiefmitteltöner... - Page 8 Installation Anschluss der Flex-Crossover Frequenzweiche Variante a: Anschluss der Frequenzweichen bei zusammenliegenden Einbauplätzen von Hoch- und Tiefmitteltöner, z.B. in der Fahrzeugtür. Radio / Verstärker Tiefmitteltöner Hochtöner Variante b: Anschluss der Frequenzweichen bei separaten Einbauplätzen von Hoch- und Tiefmitteltö- ner, z.B. Hochtöner in der A-Säule und Tiefmitteltöner in der Fahrzeugtür. Tiefmitteltöner Radio / Verstärker Hochtöner...
-
Page 9: Technische Daten
Technische Daten Komponentensysteme: PF K165.2 PF K130.2 PF K100.2 Leistung RMS / Max. 60 / 120 Watt 50 / 100 Watt 40 / 80 Watt Frequenzbereich 55 Hz - 22.000 Hz 65 Hz - 22.000 Hz 100 Hz - 22.000 Hz Impedanz 3 Ω... - Page 10 Bedienungsfehler Gerätes, können wir keine Haftung übernehmen. ausgeschlossen sind Defekte und Schäden, die durch Überlastung oder unsachgemäße Alle HELIX Lautsprecher sind mit einer CE- Behandlung entstanden sind. Eine Rücksendung Kennzeichnung versehen. Damit sind die Geräte kann nach vorheriger Absprache für den Betrieb in Fahrzeugen innerhalb der...
-
Page 11: General Instructions
(e.g. mounted on a product installed by an authorized HELIX dealer. bended or uneven surface or mounted in an If you choose to perform your own installation oversized hole). - Page 12 “Connecting the Flex-Crossover” in this manual. General instructions for connecting the HELIX “Flex-Crossovers” The crossovers of the PF K165.2 / PF K130.2 / PF K100.2 component kit offer two configuration options.
- Page 13 Dimensions PF K165.2 / PF W165 PF C165.2 ø156 mm 61 mm ø156 mm 58 mm ø6.14” 2.40” ø6.14” 2.30” PF K130.2 / PF W130 PF C130.2 52 mm 50 mm 2.05” 1.97” ø138 mm ø138 mm ø5.43” ø5.43” PF K100.2 / PF W100 PF C100.2 45 mm 43 mm...
- Page 14 Dimensions PF T20-S With housing for With housing for flush With housing for Without housing OEM mount mount angle mount ø42 mm ø33.1 mm ø36 mm ø36 mm ø1.65” ø1.30” ø1.42” ø1.42” 6.7 mm 9.2 mm 0.26” 0.36” 6.6 mm 13.4 mm 0.25”...
-
Page 15: Tweeter Mounting
Installation Tweeter mounting Option a: Option b: Option c: OEM integration flush mount angle mount 1. Preparing the tweeter 2. Fix the tweeter in original mirror triangle, e.g. with an appropriate adhesive or sealant clockwise counter- counter- clockwise clockwise Spanner tool Spanner tool Woofer mounting... - Page 16 Installation Connecting the Flex-Crossover Option a: Connecting the crossovers in vehicles with mounting positions of tweeter and woofer close to each other, e.g. in the car door. Head unit / amplifier Woofer Tweeter Option b: Connecting the crossovers in vehicles with separate mounting positions of tweeter and woof- er, e.g.
- Page 17 Technical data Component kits: PF K165.2 PF K130.2 PF K100.2 Power RMS / Max. 60 / 120 Watts 50 / 100 Watts 40 / 80 Watts Frequency response 55 Hz - 22,000 Hz 65 Hz - 22,000 Hz 100 Hz - 22,000 Hz Impedance 3 Ω...
-
Page 18: Warranty Disclaimer
Any return can only take place assume liability. All HELIX speakers are tagged following prior consultation, in the original pack- with a CE-Certification mark. Thereby these de-... - Page 20 Audiotec Fischer GmbH Hünegräben 26 · 57392 Schmallenberg · Germany Tel.: +49 2972 9788 0 · Fax: +49 2972 9788 88 E-mail: helix@audiotec-fischer.com · Internet: www.audiotec-fischer.com...
