Alimentatore/Caricabatteria switching
EN IEC 62368-1
Il modulo alimentatore caricabatteria IPS12060S è stato sviluppato secondo i criteri di
qualità, affidabilità e prestazioni adottati dalla INIM Electronics. I componenti utilizzati
garantiscono idonei requisiti di funzionamento quando le condizioni ambientali esterne
al contenitore della centrale o della stazione di alimentazione in cui il modulo è installato
sono in accordo con la classe 3k5 della EN 60721-3-3.

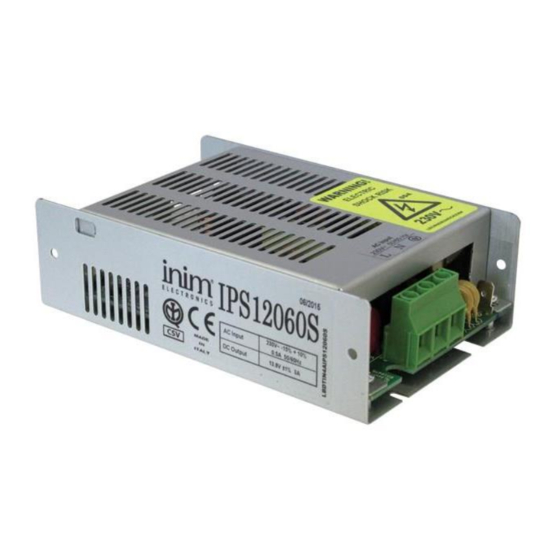

Il modulo di alimentazione IPS12060S fornisce una tensione stabilizzata a 13,8V ed una
corrente massima di 3A disponibile ai morsetti "+V" e "-V".
Le uscite sono protette da sovraccarichi, corto circuiti ed inversione accidentale delle
polarità dell'eventuale batteria ad esse collegata.
L'alimentatore può essere dotato di una sonda termica opzionale (ProbeTH disponibile a
catalogo) in grado di adattare la tensione di ricarica delle batterie alla loro temperatura,
per una ricarica più efficiente.
A
Morsettiera ingresso rete
B
Morsettiera uscita
C
Connettore uscita
D Connettore per sonda termica
Connettore per porta seriale
E
(riservata)
F
G Connettori per ponticello segnalazione guasto di terra
H
Foro di fissaggio (Ø 3,25mm)
Caratteristiche tecniche
Tensione d'ingresso
Corrente assorbita
Tensione d'uscita
Tensione d'uscita di funziona-
mento
Ripple massimo sulla tensione
d'uscita
Corrente massima in uscita
Batteria collegabile
(o equivalente con classe infiam-
mabilità involucro UL94-V2 o
migliore)
Fusibile (F1) non sostituibile
Temperatura di funzionamento
Classe d'isolamento
Dimensioni (L x A x P)
Peso
DCMIIN4AIPS12060S-120-20211006
IPS12060S
da 13,8V
AC Input
230V ~ 50/60 Hz
+V, -V
RTH, FAULT, -V, +V
NTC
SERIAL
Spie luminose
230V~ (-15%/+10%)
50/60Hz
0,5A (max)
13,8V
da 9 a 13,8V
1%
3A
12V – 7Ah o 17Ah
YUASA NP-12 FR
T 3,15A 250V
da -5 a +40 °C
I
138 x 42 x 87 mm
0,450 Kg
3A
H
F
E
(±1%)
C
B
D
A
H
G
1
