Summary of Contents for AVS Electronics POWER 1Q

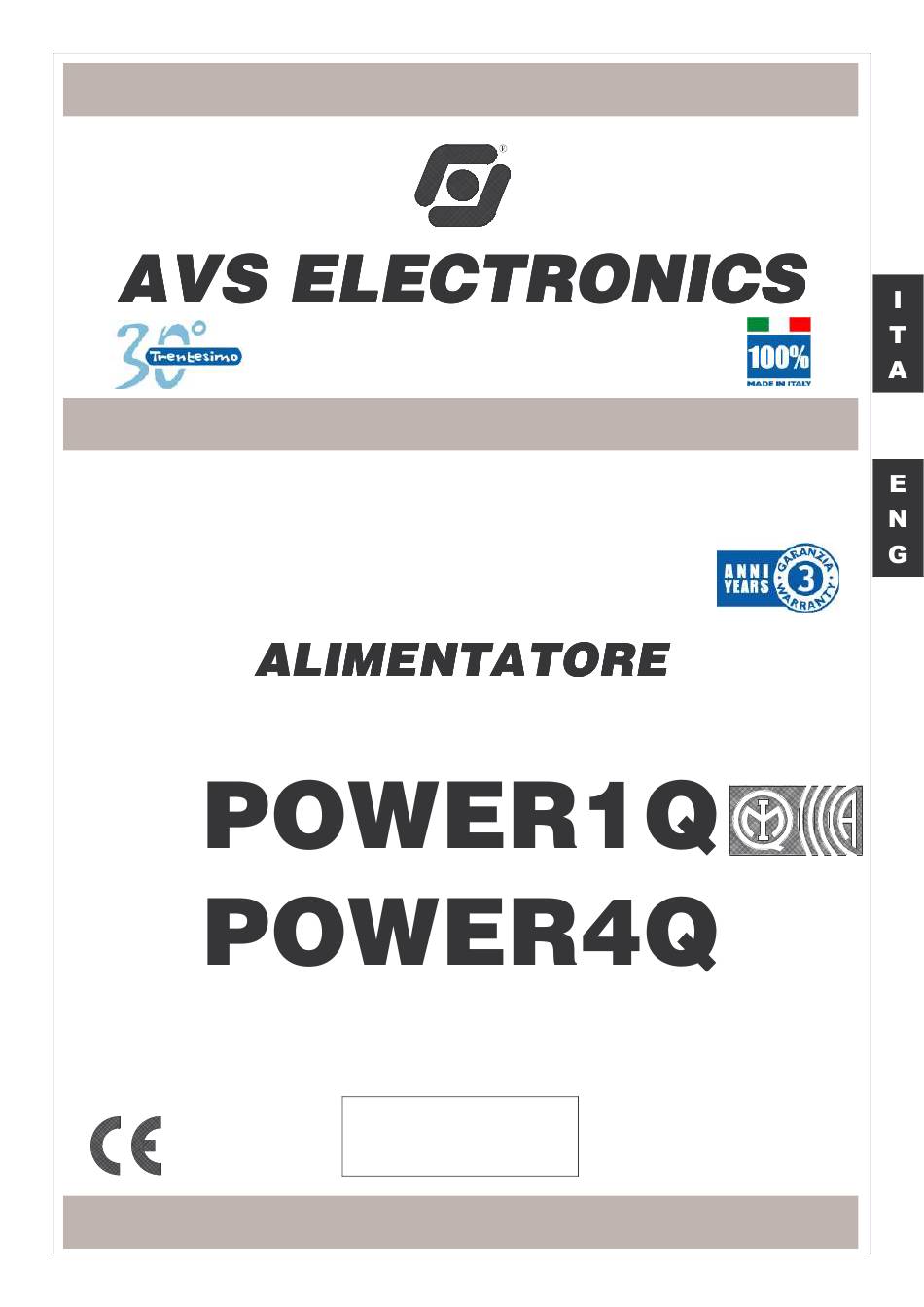

- Page 1 Curtarolo (Padova) Italy www.avselectronics.com AZIENDA CON SISTEMA QUALITA’ CERTIFICATO ISO9001 IST00155V2.0...
- Page 2 Cap. 2 - Caratteristiche tecniche Stabilizzato a 13.8V e limitato in corrente. La corrente di utilizzo dipende dalla batteria allocata, secondo le specifiche nella tabella sotto riportata. Modello POWER 1Q POWER 4Q Certificato con sorveglianza CSv - IMQ U0704 Alimentazione di rete 230 V~ (+/-10%) 50 Hz Corrente max.
- Page 3 Cap. 3a - Inserimento nel contenitore - POWER 1Q La scheda del POWER 1Q va messa a terra collegando il morsetto (posizione 6) indicato con l’apposito simbolo alla torretta contrassegnata col riferimento di terra. Il trasformatore toroidale va collegato nel seguente modo:...
-
Page 4: Controllo Batteria
3.15 A - 250 V rapido positiva (quella di sinistra) F4: Protezione della seconda 1 A - 250 V rapido 3.15 A - 250 V rapido uscita positiva (quella di destra) Scheda POWER 1Q Scheda POWER 4Q - 4 -... - Page 5 Cap. 6 - Tamper antistrappo Tutte la antimanomissioni del contenitore del POWERQ devono essere collegate all' ingresso tamper della centrale, avendo cura di installare in modo corretto il kit antistrappo dato in dotazione. 1. Forare la parete in corrispondenza del foro sul fondo del contenitore destinato all' alloggiamento dell' antistrappo.
- Page 6 Tel. 049 96 98 411 / Fax. 049 96 98 407 avs@avselectronics.com www.avselectronics.com Assistenza Tecnica: 049 96 98 444 support@avselectronics.com L’ AVS ELECTRONICS S.p.A. si riserva il diritto di apportare modifiche in qualsiasi momento e senza preavviso. - 6 -...
- Page 7 Curtarolo (Padova) Italy www.avselectronics.com CERTIFIED QUALITY SYSTEM ISO9001 IST0155V2.0 - 7 -...
- Page 8 Chapter 2 - Technical Features Stabilized at 13,8 V and limited in current. The use current depends on battery used, according to specs here below. Model POWER 1Q POWER 4Q IMQ Certificate CSv - IMQ U0704 Mains 230 V ~ (+/-10%) 50 Hz Max.
- Page 9 Also connect the earth-wire to all terminals marked by the symbol of the Earth. Chapter 3a - Positioning into the box - POWER 1Q The board of POWER 1Q must be connected to earth by connecting the terminal, in position 6, marked by the proper symbol, to the tower marked by earth reference.
-
Page 10: Battery Control
3.15 A - 250 V quick output (on the left) F4: Protection of the second 1 A - 250 V quick 3.15 A - 250 V quick positive output (on the right)) POWER 1Q Board POWER 4Q Board - 10 -... - Page 11 Chapter 6 - Anti Tamper All anti-tamper of POWER Q box must be connected to the input tamper of the control panel, having care to install the anti-tamper kit given within, in the correct way: Drill the wall in correspondance of the hole on the bottom of the box receiving the anti- tamper Insert the dowell into the hole on the wall and screw the spacer...
- Page 12 Tel. 049 96 98 411 / Fax. 049 96 98 407 avs@avselectronics.com www.avselectronics.com Assistenza Tecnica: 049 96 98 444 support@avselectronics.com AVS ELECTRONICS S.p.A. reserves the right to modify the technical and esthetical characteristic of the products at any time. - 12 -...
