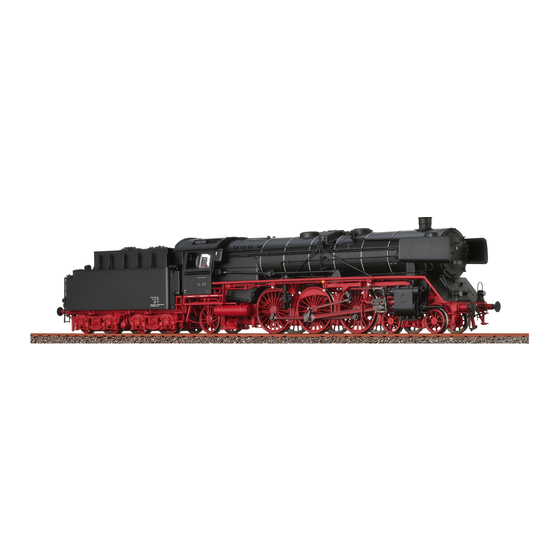

- Page 1 Betriebs-/Wartungsanleitung Dampflok BR01/001/02 Operating/Maintenance Instructions Steam Locomotive BR01/001/02...
-
Page 2: Table Of Contents
Inhaltsverzeichnis Table of Contents Seite / Page Allgemeine Montage und Sicherheitshinweise / General assembly and safety information Decoder Adresse / Decoder Address Zusatzbauteile montieren / Fitting additional parts Funktionstastenbelegung für Digitalmodelle / Function keys for digital models Funktionstastenbelegung für Digitalmodelle / Function keys for digital models Zusätzliche Informationen / Additional Information... -
Page 3: Allgemeine Montage- Und Sicherheitshinweise
Arbeiten vor der Inbetriebnahme Work to be performed before starting up Allgemeine Montage- und Sicherheitshinweise General assembly and safety information • Diese Bedienungsanleitung beschreibt Arbeitsvorgänge • These operating instructions describe work steps die zur Wartung und Instandhaltung notwendig sind. Bitte necessary for maintenance and repair. -
Page 4: Funktionstastenbelegung Für Digitalmodelle / Function Keys For Digital Models
(+328) (+348) + Geräusch Lichtmaschine wenn F0+F1 (BR01), BR02 kein Geräusch der Lichtmaschine / with sound of light machine when F0+F1 (BR01), at BR02 without sound of light machine Hauptfahrgeräusch / mit Zufallsfunktion für einzelne Geräusche (Injektor, Main sound (+312) -
Page 5: Function Keys For Digital Models
Funktionstastenbelegung für Digitalmodelle / Function keys for digital models Funktionszuordnung Decoder ohne Sound DH22-4 (DCC/SX1/SX2/Motorola/DC/AC) / Function assignment decoder without sound DH22-4 (DCC/SX1/SX2/Motorola/DC/AC) BRAWA-Nr.: 0014765.99 BR01 Fkt. Beschreibung Mapping Anmerkung Fct. Description Note Hauptlicht / LV/LR 33/34 mit Fahrtrichtung wechselnd, nur 2/3 x weiß /... -
Page 6: Belegung Der Physikalischen Ausgänge / Assignment Of The Physical Outputs
Belegung der physikalischen Ausgänge / Assignment of the physical outputs Funktionsausgang Beschreibung Function output Description F0_f/LV Licht 2/3 x weiß Rauchkammertür / Light 2/3 x white Smokebox lock F0_r/LR Licht 2/3 x weiß Tender / Light 2/3 x white Tender AUX1 Nicht verwendet in der Ausführung Basic+ / Not in use in Basic+ version AUX2... -
Page 7: Slide Switch Position On Analog Plug
Version: Extra (digital mit Sound, DC und AC) Version extra (digital with sound, DC and AC version) Die Lok ist im Digitalbetrieb auf die Betriebsart DCC mit der In digital mode, factory setting for this loco is digital adress Adresse 3 ab Werk eingestellt. 3 in DCC mode. -
Page 8: Wartung Und Demontage Service And Disassembly
Wartung und Demontage Service and disassembly Stecker/ Plug Lautsprecher/ Speaker Spitzenlicht/ Top light... - Page 9 Wartung und Demontage Service and disassembly ~ 0,2 ml...
- Page 10 Wartung und Demontage Service and disassembly...
-
Page 11: Ersatzteile Spare Parts
Scannen Sie den QR-Code Scan the QR code Ersatzteile bestellen: www.brawa.de/ersatzteilservice Abweichungen in Bedruckung, Farbton und Konstruktions oder Formänderungen gegenüber dem Original sowie unseren Werbeunterlagen behalten wir uns vor. Die Verpackung und Bedienungsanleitung sind Teil dieses Produktes. Sie enthalten wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. -
Page 12: Produktsicherheit / Product Safety
Electrical equipment may not reach to domestic waste. According to the current terms of the country reference the electrical eqipment must professional disposed. Brawa Artur Braun Modellspielwarenfabrik GmbH & Co. KG Uferstraße 2430 · D73630 Remshalden Hotline +49 (0)7151 979 35 68 Telefax +49 (0)7151 ...
