Agri-fab 10 ton hydraulic log splitter owner's manual
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
OwNERS MANUAL
MANUAL DEL USUARIO
NOTICE D'UTILISATION
Model No.
Modelo No.
Modèle No.
25-0126
Read Rules for
Safe Operation
and Instructions
PRECAUCION:
Lea cuidadosamente los
Procedimientos e Instrucciones
para la Operación Segura de la
ATTENTION:
Lire et suivre attentivement les
instructions et consignes de
sécurité de cette notice.
PRINTED IN USA
CAUTION:
PARTIDORA HIDRÁULICA DE TRONCOS DE 10
Carefully
FENDEUSE DE BÛCHES HYDRAULIQUE DE 10
•
Safety
•
Assembly
•
Operation
Máquina.
•
Maintenance
•
Parts
the fastest way to purchase parts www.speedepart.com
10 TON HYDRAULIC LOG SPLITTER
TONELADAS DE FUERZA
TONNES DE POUSSÉE
•
Seguridad
•
Montaje
•
Operación
•
Mantenimiento
•
Piezas de Repuesto
•
Sécurité
•
Assemblage
•
Fonctionnement
•
Maintenance
•
Pièces de Rechange
FORM NO. 40384 (REV. 12/06)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 25-0126 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Agri-Fab 25-0126

  • Page 1 OwNERS MANUAL MANUAL DEL USUARIO NOTICE D’UTILISATION Model No. Modelo No. Modèle No. 25-0126 CAUTION: Read Rules for Safe Operation and Instructions Carefully PRECAUCION: Lea cuidadosamente los Procedimientos e Instrucciones para la Operación Segura de la Máquina. ATTENTION: Lire et suivre attentivement les instructions et consignes de sécurité...

  • Page 2: Table Of Contents

    CARTON CONTENTS ...3 FULL SIZE HARDWARE CHART ...4 SAFETY RULES ...5 ASSEMBLY ...6 CONTENIDO DE LA CAJA ...3 CUADRO CON ELEMENTOS DE FERRETERÍA CON DIMENSIONES REALES ...4 REGLAS SOBRE SEGURIDAD ...8 ARMADO ...9 CONTENU DU CARTON ...3 PRÉSENTATION DU MATÉRIEL GRANDEUR NATURE ...4 CONSIGNES DE SÉCURITÉ...

  • Page 3: Carton Contents

    PART DESCRIPTION 65238 Hitch Assy. 65240 Handle Assy. 65237 Log Splitter 65239 Axle Assy. 46503 Wheel RÉF. REF. NO. DE PIEZA 65238 65240 65237 65239 46503 PIÈCE DESCRIPTION 65238 Attelage 65240 Manche 65237 Fendeuse de bûches 65239 Essieu 46503 Roue DESCRIPCIÓN CANT.

  • Page 4: Full Size Hardware Chart

    Part # Description 49659 Bolt, Hex M10 x 25 49664 Bolt, Hex M8 x 25 49667 Nut, Nylock M8 R19171616 Washer, Flat 1/2" Ref. No. De Pieza Descripción 49659 Tornillo , hex M10 x 25 49664 Tornillo , hex M8 x 25 49667 Tuerca de cierre de nilón (nylock) M8...

  • Page 5: Safety Rules

    WARNING: When using hydraulic equipment, basic safety precautions should always be followed to reduce the risk of personal injury and hazards due to pressurization. READ ALL INSTRUCTIONS BEFORE USING THIS TOOL! 1. KEEP WORK AREA CLEAN. Cluttered areas invite injuries 2.

  • Page 6: Assembly

    FIGURE 1 ASSEMBLY INSTRUCTIONS Tools Needed: (2) 17mm Open End Wrench (1) 14mm Open End Wrench (1) 13mm Open End Wrench (1) Pliers 1. Verify that all parts and all fasteners (shown full size) on page 4 are included in the carton and parts bag. Refer to page 4 to identify fasteners used in the fol- lowing instructions.

  • Page 7: Trouble Shooting

    1. Gather the logs you want to split. Make sure the maximum length of each log does not exceed 18". If the log does exceed that measurement, you must cut the log to fit the maximum length of the tool. 2.

  • Page 8: Reglas Sobre Seguridad

    ADVERTENCIA: Cuando utilice equipo hidráulico, siempre debe observar ciertas precauciones básicas relacionadas con la seguridad para reducir el riesgo de que se produzcan lesiones en las personas y los peligros que genera la sobre- presurización. ¡LEA TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR ESTA HERRAMIENTA! 1.

  • Page 9: Armado

    FIGURA 1 INSTRUCCIONES PARA EL ARMADO Herramientas necesarias (2) Llave de boca de 17mm (1) Llave de boca de 14mm (1) Llave de boca de 13mm (1) Tenaza Verifique que todas las piezas y todos los sujetadores (En dimensiones reales), de la página, se encuentren en la bolsa que incluye las piezas dentro de la caja.

  • Page 10: Operación

    Recoja los troncos que desea partir. Asegúrese que la longitud máxima de cada tronco no supere las 18 pulgadas (45,7 cm). Si excediera esta medida, debe partir el tronco para adecuarlo a la longitud máxima de la herramienta. Asegúrese de que el vástago del pistón se encuentre totalmente retraído dentro del cilindro.

  • Page 11: Consignes De Sécurité

    AVERTISSEMENT: Lorsque vous utilisez un appareil hydraulique, veuillez respecter les précautions de base afin de réduire les risques de blessure et autres dangers en cas d'une surpression. LIRE TOUTES LES INSTRUCTIONS AVANT D’UTILISER CET OUTIL! 1. VEILLEZ À CE QUE LA ZONE DE TRAVAIL DEMEURE TOUJOURS PROPRE. Les zones encombrées sont susceptibles d’entraîner des blessures.

  • Page 12: Assemblage

    ILLUSTRATION 1 ASSEMBLAGE Outils requis: (2) Clés à fourche de 17mm (1) Clé à fourche de 14mm (1) Clé à fourche de 13mm (1) Pinces Assurez-vous que toutes les pièces et fixations (indiquées à l'échelle) de la page 4 sont comprises dans le carton et le dans le sac de pièces.

  • Page 13: Fonctionnement

    Groupez les bûches que vous désirez fendre. Assurez-vous que chaque bûche ne dépasse pas 18 po. (45,7 cm) de longueur. Si la bûche dépasse cette longueur, vous devrez la couper afin qu’elle ne dépasse pas la longueur maximum pouvant être acceptée par la fendeuse. Assurez-vous que la tige du piston est complètement rentrée à...
  • Page 14 NOTES...

  • Page 15: Log Splitter

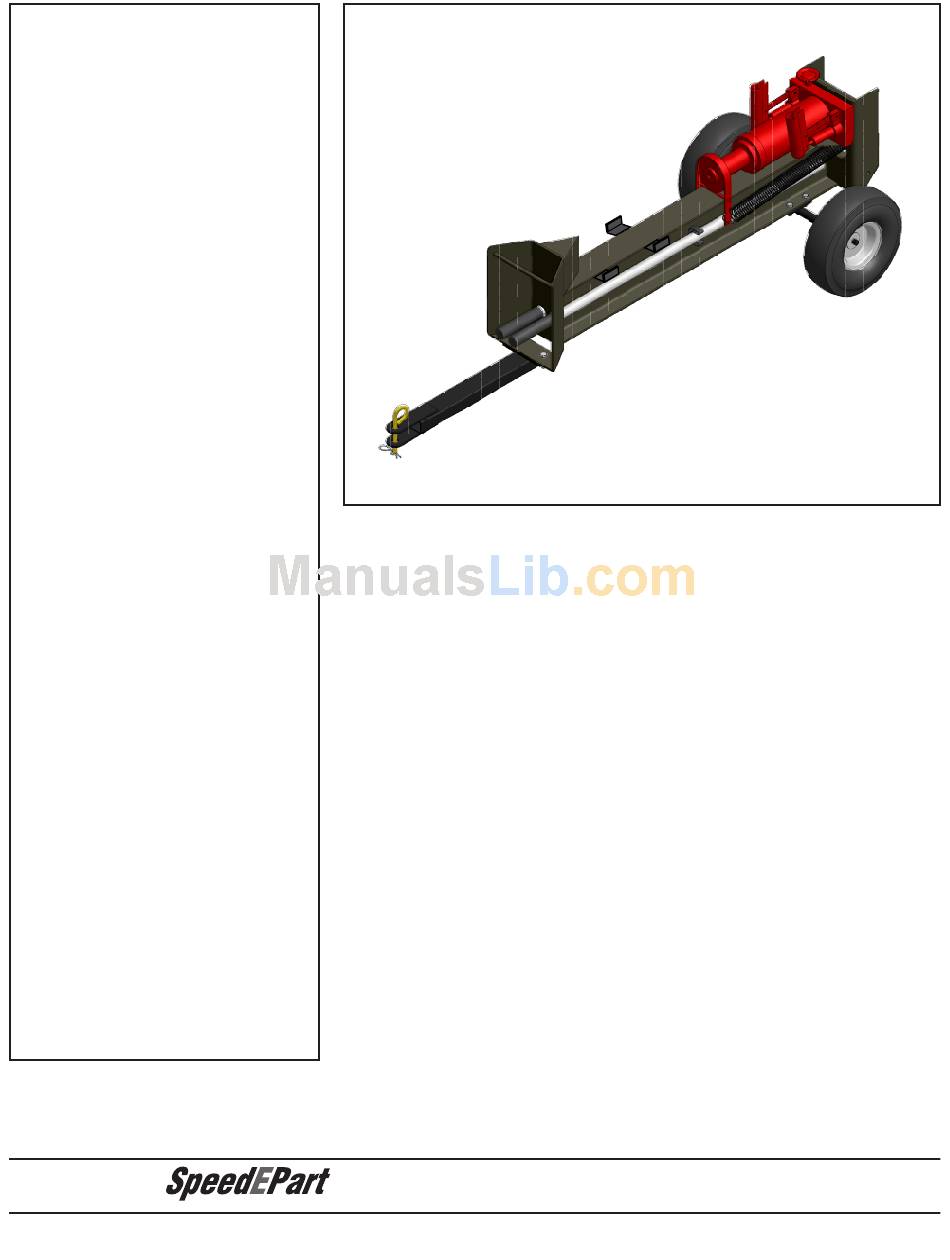

    REPAIR PARTS FOR HYDRAULIC LOG SPLITTER - MODEL 25-0126 PART # DESCRIPTION 65238 Hitch Assembly 65239 Axle Assembly 46503 Wheel 49659 Hex, Bolt M10 x 25 49664 Hex, Bolt M8 x 25 49667 Nut, Nylock M8 R19171616 Washer, Axle 43003 Washer, Lock 3/8"...
