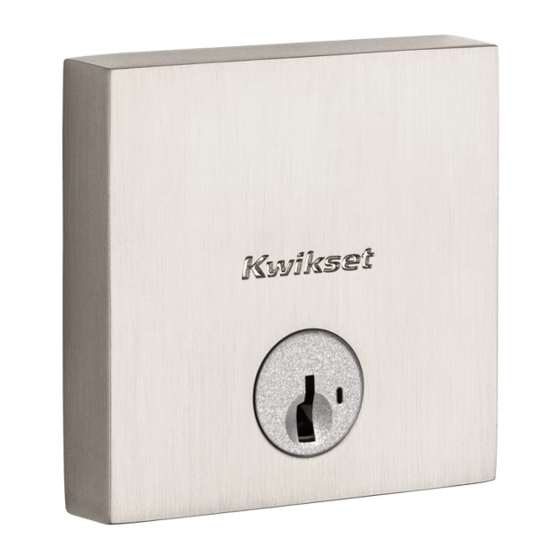

Spectrum Brands Kwikset 258SQT 11P SMT Installation Manual

62842 / 01
258

Required tools

Herramientas necesarias
Additional tools
(if needed)
Herramientas adicionales
(si es necesario)
wood block
bloque de madera

Prepare door and check dimensions

1
Prepare la puerta y revise las dimensiones
If drilling a new door, use
the supplied template and
the complete door drilling
instructions available at
kwikset.com/doorprep
Si va a perforar una
puerta nueva, utilice la
plantilla suministrada y las
instrucciones completas
para la perforación de
la puerta disponibles en
kwikset.com/doorprep
Extend Latch Bolt
2
Extienda el perno de retención
A
Make sure the curve is on
the bottom of the latch.
Asegurarse de que la curva este
en la parte inferior del pestillo.
Adjust The Backset Of The Latch (If Needed)
3
Ajuste la distancia al centro del pestillo (si es necesario)
A
Hold the latch in front of the door hole, with
the latch case flush against the door edge.
Sostenga el pestillo en frente del orificio
de la puerta, con la cubierta del pestillo
al ras con el borde de la puerta.
B If the D-shaped hole is centered
in the door hole, no adjustment is
required. Proceed to step 4.
If the D-shaped hole is NOT centered, adjust
latch. See "Latch Adjustment" (step 3C).
Si el orificio en forma de "D" está
centrado con el orificio de la puerta, no
se requiere ajustarlo. Vaya al paso 4.
Si el orificio en forma de "D" NO está
centrado, ajuste el pestillo. Consulte
"Ajuste del pestillo" (el paso 3C).
Latch Adjustment
C
(only if needed)
Ajuste del pestillo
(si es necesario)
Install Latch
4
Instale el pestillo
Install backplate.
Instale la placa
trasera.
A
Make sure the curve is on
the bottom of the latch.
Asegurarse de que la curva este
en la parte inferior del pestillo.
Install
faceplate.
Instale la
placa frontal.
Drilling Template
Plantilla de perforación
Edge of the door
Borde de la puerta

Parts in the box

Piezas en la caja
Latch
Pestillo
A
SmartKey® tool
(SmartKey locks only)
Herramienta SmartKey
(las cerraduras de
SmartKey solamente)
2-3/8" (60 mm)
2-3/4" (70 mm)
Use a screwdriver to extend the latch bolt.
Utilice un destornillador para extender el pestillo.
Door edge chiseled
La puerta con el
borde cincelado
C
D / E
P (2x)
Las instrucciones continúan en el reverso de la hoja
Template is only needed if a new hole must be drilled in the door.
La plantilla solo se necesita en caso de que deba perforarse un nuevo orificio en la puerta.
Face of the door
Frente de la puerta
Fold
Doble
Centerline
Linea central
2-3/8" (60 mm)
2-3/4" (70 mm)
Backset • Distancia al centro
Strikes
Placas
B C D E F G
Keys
Llaves
R
Q
or • o
2-1/8"
54 mm
180°
D-shaped hole
orificio en forma de "D"
180°
Rotate the front of the
latch to extend it.
Gire el pestillo frontal
para alargar.
or
o
Install
drive-in
collar.
Instale
el aro de
empuje.
Make sure the curve is on
the bottom of the latch.
Asegurarse de que la curva este
en la parte inferior del pestillo.
Instructions continue on reverse
Installation Guide
Guía de instalación
1-800-327-5625 • www.kwikset.com
Screws
Tornillos
H
J
Deadbolt
Cerrojo
S
1-3/8"–2-1/4"*
35 mm–57 mm*
1"
25 mm
*Call Kwikset to order
a service kit for 2-1/4"
(57 mm) thick doors.
*Llame a Kwikset para pedir
un kit de servicio para puertas
gruesas con un espesor
de entre 57 mm (2-1/4").
A
Door edge NOT
chiseled
La puerta sin el
borde cincelado
A
retract the latch bolt.
Utilice un destornillador
para retraer el pestillo.
B
M
N P
T
latch case
cubierta
del pestillo
centered
centrado
not centered
no centrado
Use a screwdriver to
wood block
bloque de
madera
Extend the
latch bolt.
Extiende el
pestillo.
