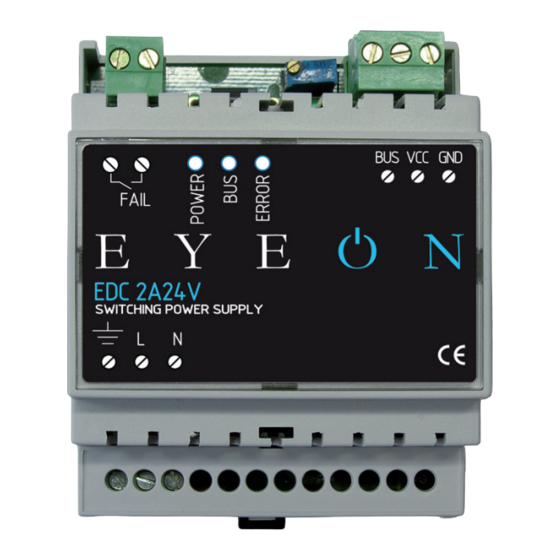

Summary of Contents for EYEON 080402 E DC2A24V

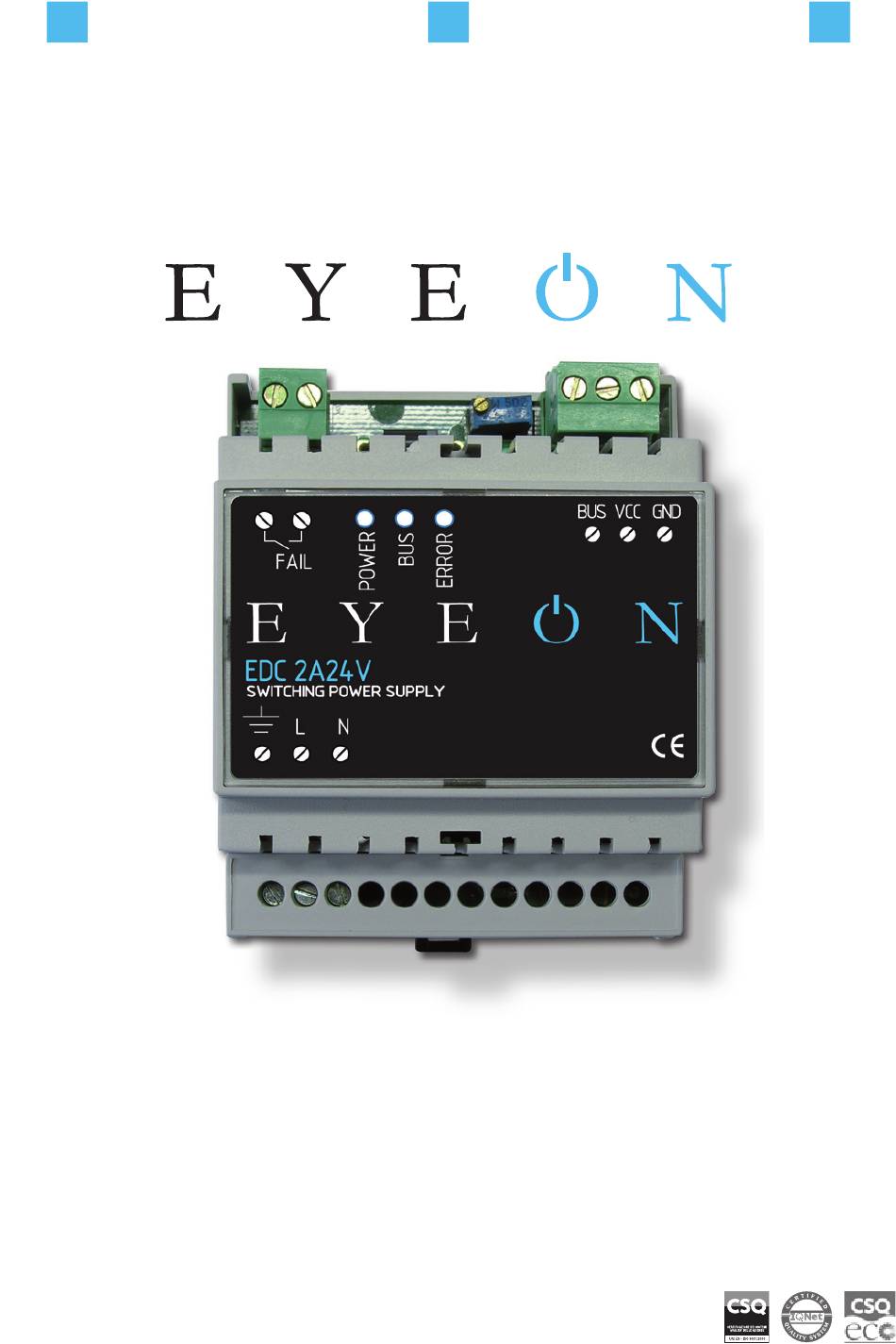

- Page 1 MANUALE TECHNICAL MANUAL TECNICO MANUAL TÉCNICO 080402 E DC2A24V...
- Page 2 Verde (BUS) Rosso (VCC) BLU (GND) MORSETTI DI COLLEGAMENTO Morsetto Funzione Negativo alimentazione BUS +24Vdc alimentazione BUS Linea BUS dati FAIL Contatto NC (uscita guasto alimentatore) FAIL Contatto NC (uscita guasto alimentatore) Terra Fase 220 Vac Neutro 220 Vac...
- Page 3 Il modulo alimentatore è un componente fondamentale ed indispensabile dell’impianto poiché fornisce attraverso il BUS l’alimentazione a 24Vdc fino a 2Ampere. Possono essere collegati in parallelo più alimentatori e gli stessi possono essere distribuiti in diversi punti dell’impianto per fornire l’energia necessaria per il corretto funzionamento dei dispositivi connessi.
- Page 4 Verde (BUS) Rosso (VCC) BLU (GND) CONNECTION TERMINALS Terminal Function BUS power supply negative BUS power supply +24 Vdc Linea BUS data line dati FAIL NC contact (fault output power supply) FAIL NC contact (fault output power supply) Ground Phase 220 Vac Neutral 220 Vac...
- Page 5 The power supply module is a critical component and because it provides essential system via the BUS power supply 24Vdc up to 2Ampere. Can be connected in more parallel power supplies, and the same can be distributed in different points of the plant to provide the energy necessary for the proper functioning of connected devices.
- Page 6 Verde (BUS) Rosso (VCC) BLU (GND) BORNES DE CONEXIÓN Borne Función Negativo de alimentación BUS +24 Vcc de alimentación BUS Línea BUS datos FAIL NC (fuente de alimentación de salida de fallo) FAIL NC (fuente de alimentación de salida de fallo) Tierra Fase 220 Vac Neutral 220 Vac...
- Page 7 La fuente de alimentación es un componente crítico y ya que ofrece un sistema esencial a través de la fuente de alimentación de 24 V CC BUS hasta 2Ampere. Se puede conectar en fuentes de alimentación más paralelas, y los mismos pueden ser distribuidos en diferentes puntos de la planta para proporcionar la energía necesaria para el buen funcionamiento de los dispositivos conectados.
- Page 8 Avvertenze • Effettuare l’installazione seguendo scrupolosamente le istruzioni fornite dal costruttore ed in conformità alle norme vigenti. • Tutti gli apparecchi devono essere destinati esclusivamente all’uso per cui sono stati concepiti. Videotrend srl declina ogni responsabilità per un utilizzo improprio degli apparecchi, per modifiche effettuate da altri a qualunque titolo e scopo, per l’uso di accessori e materiali non originali.
