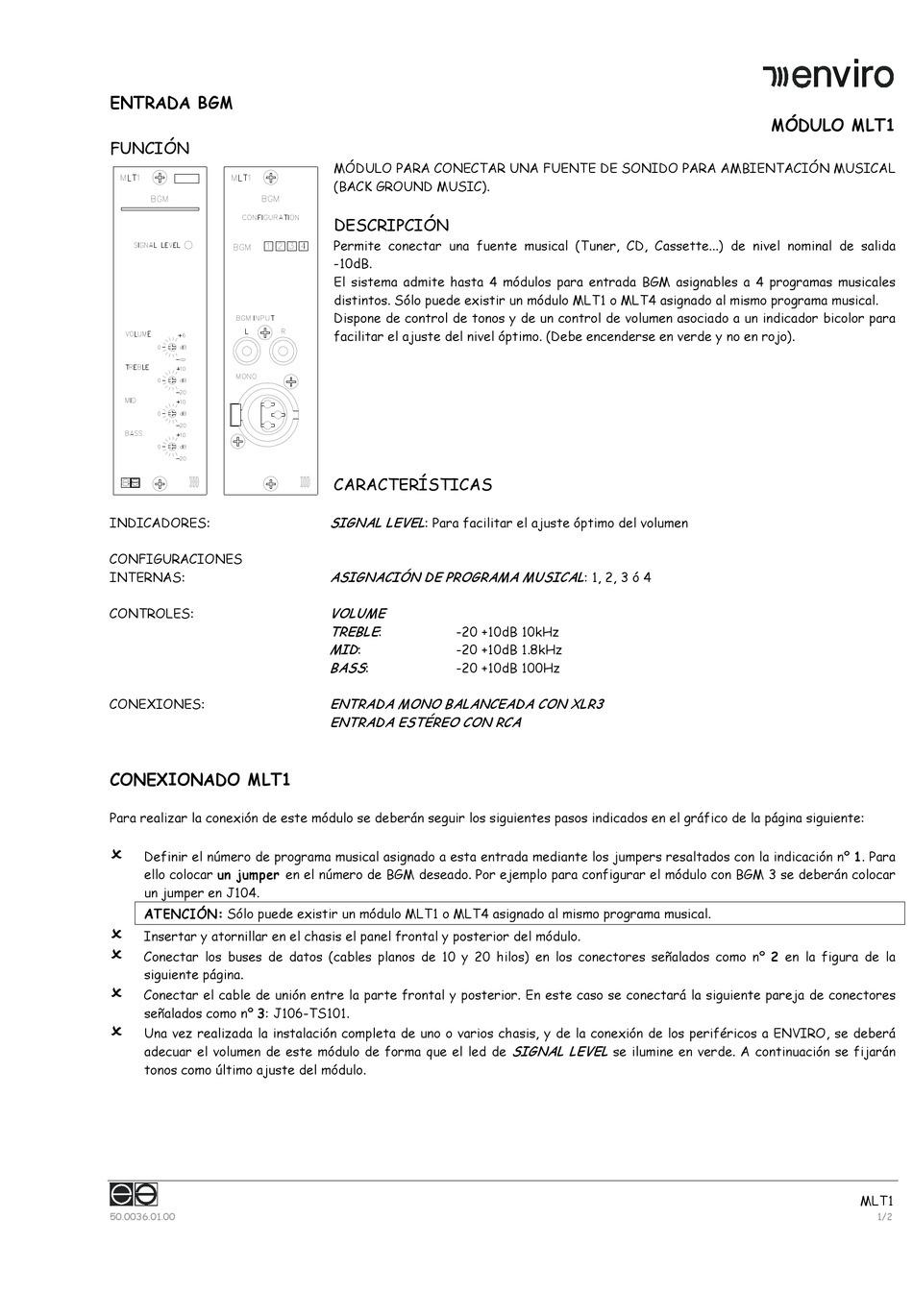

ENTRADA BGM
FUNCIÓN
INDICADORES:
CONFIGURACIONES
INTERNAS:
CONTROLES:
CONEXIONES:
CONEXIONADO MLT1
Para realizar la conexión de este módulo se deberán seguir los siguientes pasos indicados en el gráfico de la página siguiente:
Definir el número de programa musical asignado a esta entrada mediante los jumpers resaltados con la indicación nº 1. Para
ello colocar un jumper en el número de BGM deseado. Por ejemplo para configurar el módulo con BGM 3 se deberán colocar
un jumper en J104.
ATENCIÓN: Sólo puede existir un módulo MLT1 o MLT4 asignado al mismo programa musical.
Insertar y atornillar en el chasis el panel frontal y posterior del módulo.
Conectar los buses de datos (cables planos de 10 y 20 hilos) en los conectores señalados como nº 2 en la figura de la
siguiente página.
Conectar el cable de unión entre la parte frontal y posterior. En este caso se conectará la siguiente pareja de conectores
señalados como nº 3: J106-TS101.
Una vez realizada la instalación completa de uno o varios chasis, y de la conexión de los periféricos a ENVIRO, se deberá
adecuar el volumen de este módulo de forma que el led de
tonos como último ajuste del módulo.
50.0036.01.00
MÓDULO PARA CONECTAR UNA FUENTE DE SONIDO PARA AMBIENTACIÓN MUSICAL
(BACK GROUND MUSIC).
DESCRIPCIÓN
Permite conectar una fuente musical (Tuner, CD, Cassette...) de nivel nominal de salida
-10dB.
El sistema admite hasta 4 módulos para entrada BGM asignables a 4 programas musicales
distintos. Sólo puede existir un módulo MLT1 o MLT4 asignado al mismo programa musical.
Dispone de control de tonos y de un control de volumen asociado a un indicador bicolor para
facilitar el ajuste del nivel óptimo. (Debe encenderse en verde y no en rojo).
CARACTERÍSTICAS
SIGNAL LEVEL
: Para facilitar el ajuste óptimo del volumen
ASIGNACIÓN DE PROGRAMA MUSICAL
VOLUME
TREBLE
:
-20 +10dB 10kHz
MID
:
-20 +10dB 1.8kHz
BASS
:
-20 +10dB 100Hz
ENTRADA MONO BALANCEADA CON XLR3
ENTRADA ESTÉREO CON RCA
: 1, 2, 3 ó 4
SIGNAL LEVEL
se ilumine en verde. A continuación se fijarán
MÓDULO MLT1
MLT1
1/2
