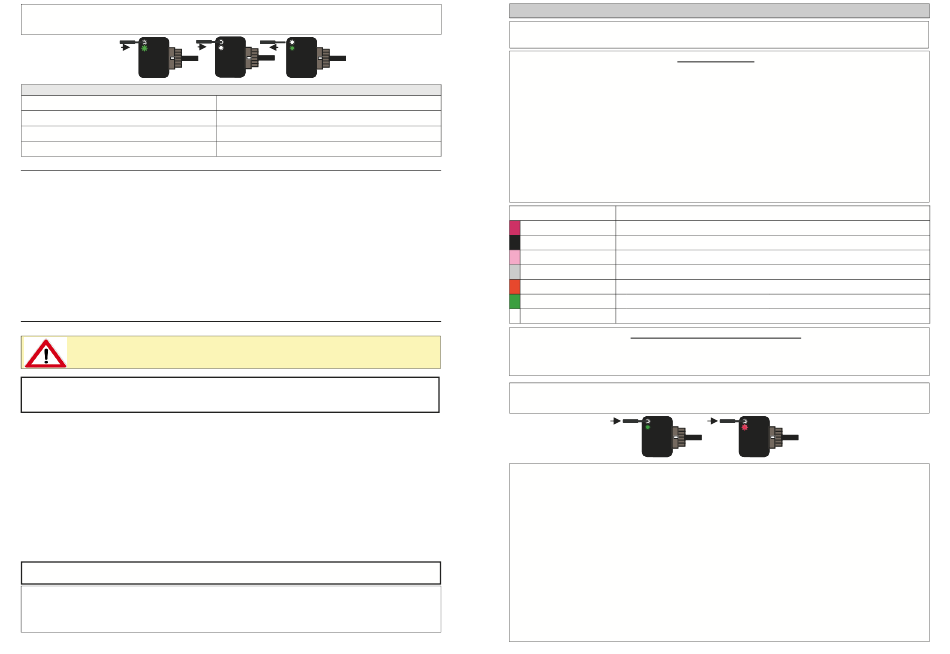

AAMP Global SLIMKEY2 Installation

3. once the desired function is set to confirm the selection press and keep pressed the button till
the led lights switch OFF, then release the button the led will light GREEN.
BUTTON
LED
TECHNICAL CHARACTERISTICS
POWER SUPPLY
SLEEP MODE COMSUMPTION
WORKING MODE COMSUMPTION
MAX CURRENT OUTPUT
TROUBLESHOOTING
The unit doesn't carry out any function and the LED is off.
Verify the connections of the power supply.
The correctly powered unit doesn't carry out any function and the LED is off.
Verify the CANBUS connections.
The unit is connected correctly and the RED LED flashes quickly.
The unit hasn't been able to synchronize with the CANBUS, contact Paser.
The unit is connected correctly and the RED LED flashes in an irregular way.
Verify the CANBUS connections.
The unit is connected correctly and the RED LED is lit up.
The unit has carried out the synchronization with the CANBUS but hasn't been able to identify the vehicle, contact
Paser.
IF YOU NEED TO INSTAL THE SAME IN A NEW CAR (EVEN IF IN A SAME GROUP MODEL)
IT IS NECESSARY TO RESET THE MODULE.
RESET:
1. WITH THE UNIT POWERED, PRESS AND KEEP PRESSED THE UNICAN BUTTON TILL THE LED SWITCH OFF.
2. WITH THE LED SWITCHED OFF RELEASE THE BUTTON, THE RESET IS DONE.
THIS PRODUCT IS GUARANTEED FOR 2 YEARS FOR ANY MANUFACTURING DEFECTS.
THE FISCAL DOCUMENT SERVES AS THE GUARANTEE VALIDITY
The information in this guide and in its attaches are purely for information purposes, therefore, are subject to change without
notice. At the time of publication the information is correct and reliable. However Paser can not be held responsible for any
consequences resulting from errors, omissions or incongruence in this manual (for ex. according to missed audio configuration
back-up of the vehicles). Paser reserves the right to improve / change the product or manual without obligation to notify users.
BUTTON BUTTON
LED
LED
10/16 VDC
1 mA
1 A
1.5 A
WARNING!
SLIMKEY2
INSTALLAZIONE
Il modulo interfaccia in oggetto è stato progettato per fornire il positivo sotto chiave rilevato dalla
linea CANBUS del veicolo ed un aggiuntivo servizio a scelta. L'uscita sotto chiave ha una corren-
te massima in uscita di 1.5 A. L'uscita accessoria porta una corrente non superiore ai 100 mA ed
è impostata di default come uscita odometrica.
Il riconoscimento del protocollo CANBUS avviene in autoselezione come per Slimcan.
La caratteristica esclusiva del modulo SLIMKEY2 è che in caso di necessità è possibile cambiare
la funzionalità di entrambi le uscite.
Infatti eseguendo una semplice procedura potremo impostare ogni uscita come sottochiave,
uscita odometrica, luci, retromarcia, recupero sensori parcheggio, mute blue&me, uscita retro-
marcia sotto i 10km/h. Per eventuale assistenza contattare il numero di supporto tecnico 0141-
947676.
Cavo
ROSSO
NERO
ROSA USCITA POSITIVO 12 VDC SOTTOCHIAVE (DEFAULT)
GRIGIO
ARANCIO USCITA SECONDARIA (NO ODOMETRICA)
VERDE
BIANCO
PROCEDURA SELEZIONE FUNZIONE
Qualora fosse necessario impostare le uscite diversamente da quelle di default è necessario far
riconoscere il protocollo auto al modulo quindi eseguire l'operazione sotto descritta:
1. premere e tenere premuto il pulsante del modulo fino a che il LED verde si spenga e d il led
lampeggi una volta rosso.
PULSANTE
LED
2. ora rilasciando il pulsante il led del modulo esegue un lampeggio Giallo seguito da un lam-
peggio Verde ed una pausa. Questa visualizzazione indica che è possibile variare la prima uscita
(ROSA) secondo la tabella allegata. Ora ad ogni pressione del pulsante del modulo i lampeggi
Verdi incrementano di numero, individuare il numero di lampeggi secondo la funzione desiderata
come descritto nella tabella allegata.
La gestione della seconda uscita (GRIGIO per odometrico o ARANCIONE per le altre uscite)
segue la stessa della tabella.
Per passare alla programmazione della seconda uscita premere e tenere premuto il pulsante del
modulo fino a che il LED si spenga rilasciare quindi il pulsante il led del modulo esegue due lam-
peggio Gialli seguito da un lampeggio Verde ed una pausa. Ora ad ogni pressione del pulsante
del modulo i lampeggi Verdi incrementano di numero, individuare il numero di lampeggi secondo
la funzione desiderata come descritto nella tabella allegata.
REV. 2.1 11
A POSITIVO 12 V
A GND
USCITA ODOMETRICA (DEFAULT)
CAN H
CAN L
PULSANTE
LED
