BELANGRIJK!
Lees alle instructies in deze handleiding voordat je het
product in gebruik neemt.
IMPORTANT!
Read all instructions in this manual before using the
product.

Advertisement

loading
Need help?

Need help?

Do you have a question about the ESR 550 Street and is the answer not in the manual?

Questions and answers

Summary of Contents for Koowheel ESR 550 Street

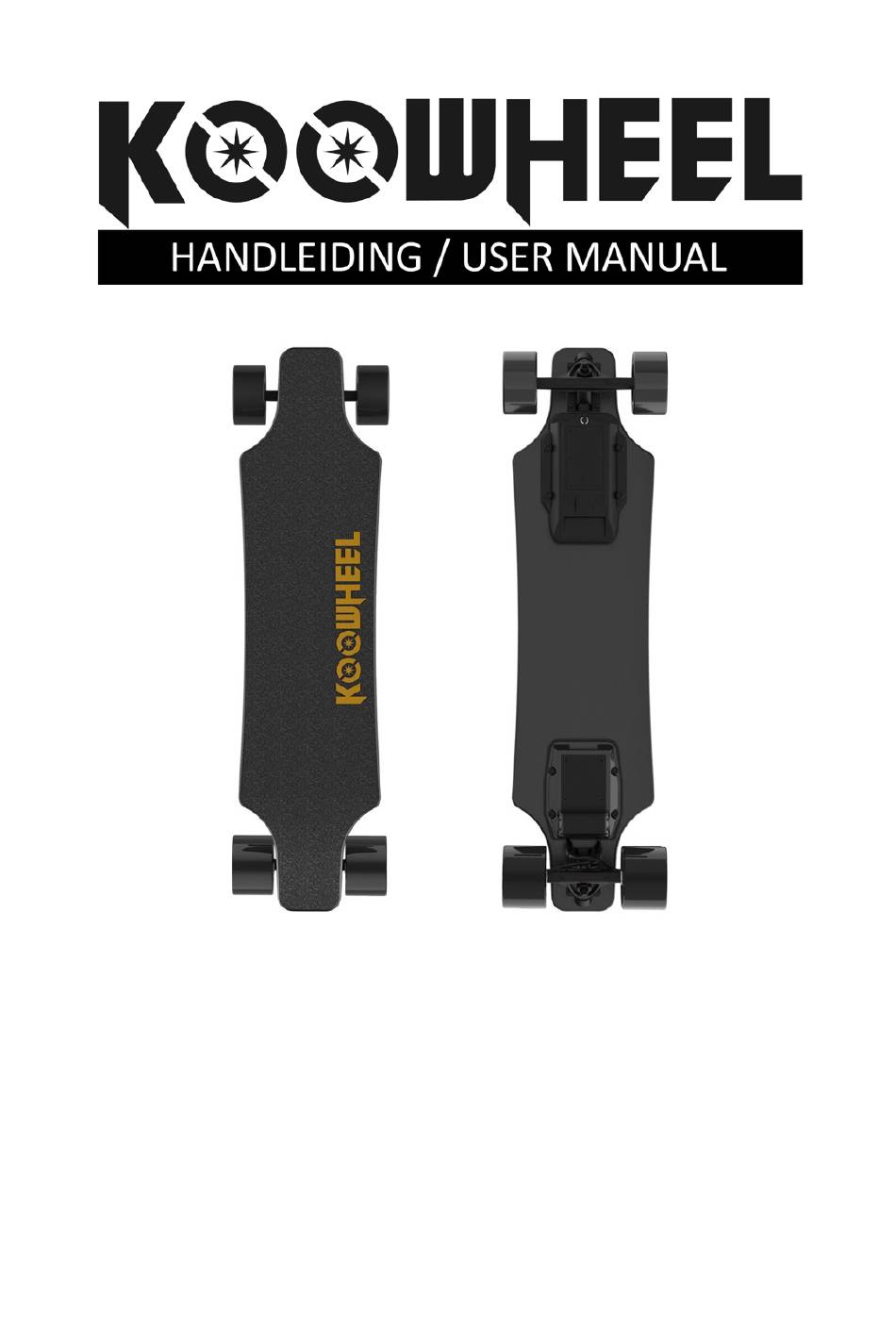

  • Page 1 BELANGRIJK! Lees alle instructies in deze handleiding voordat je het product in gebruik neemt. IMPORTANT! Read all instructions in this manual before using the product.
  • Page 2 Nederlands Voorwoord Gefeliciteerd met je nieuwe aanwinst! Je bent nu eigenaar van een Koowheel ESR 550 Street. Dit is een praktisch en leuk vervoersmiddel waar je ontzettend veel plezier van gaat hebben. Waarschuwing Natuurlijk gaan we ervan uit dat je op een veilige en verantwoorde manier omgaat met het product.

  • Page 3: Inhoud Verpakking

    Nederlands Inhoud verpakking 1x Koowheel ESR 550 Street 1x Afstandsbediening 1x Oplader 1x T-tool 1x Handleiding Controleer bij het uitpakken of bovenstaande items zijn inbegrepen in de verpakking. Neem contact met ons op als je onderdelen mist. Bewaar de doos en het verpakkingsmateriaal voor het geval dat je het e-skateboard in de toekomst moet verzenden.
  • Page 4 Nederlands 1. Hoe werkt het e-skateboard 1.1 Aanzetten Zet de afstandsbediening aan door de aan/uit knop enkele seconden ingedrukt te houden. Zet vervolgens het e-skateboard aan door de aan/uit knop eenmaal in te drukken. 1.2 Uitzetten Zet de afstandsbediening uit door de aan/uit knop enkele seconden ingedrukt te houden.
  • Page 5 Nederlands Met de afstandsbediening regel je de snelheid en het remmen tijdens het rijden. Daarnaast kun je ook de snelheidsinstellingen aanpassen via de modus knop en belangrijke informatie aflezen op het display. 1.3 Snelheidsinstellingen Het e-skateboard beschikt over 3 verschillende snelheidsinstellingen namelijk: 1.
  • Page 6 Nederlands 1.4 Accelereren en remmen De joystick naar voren te bewegen is accelereren en de joystick naar achteren bewegen is remmen. Daarnaast is het ook mogelijk om achteruit te rijden. Dit doe je door de modus knop 2x achterelkaar in te drukken. Je ziet vervolgens op het display de richtingspijl veranderen naar achteren of voren.
  • Page 7 Nederlands 1.6 Afstandsbediening opnieuw verbinden Wanneer de afstandsbediening geen verbinding meer maakt met het e-skateboard moet deze opnieuw verbonden worden. Dit gaat als volgt: 1. Zorg ervoor dat het e-skateboard en afstandsbediening beide uitgeschakeld zijn. 2. Hou de aan/uit knop van het e-skateboard 5 seconden ingedrukt tot het rode lampje snel gaat knipperen.
  • Page 8 Nederlands 2. Opladen batterij Gebruik voor het opladen uitsluitend de bijgeleverde adapter. Het e-skateboard dient altijd uitgeschakeld te zijn als je het gaat opladen. Maak nooit gebruik van het e-skateboard als het aangesloten zit op de oplader. Zorg er altijd voor dat je de oplader eerst op het e-skateboard aansluit en vervolgens de stekker in het stopcontact doet.
  • Page 9 Nederlands 2.1 Overladen Laad het e-skateboard niet langer op dan nodig is en zorg ervoor dat de oplader uit het stopcontact wordt gehaald wanneer de batterij volledig is opgeladen. Door overladen gaat de kwaliteit van de batterij achteruit en neemt de levensduur af waardoor deze steeds sneller leeg is.
  • Page 10 Nederlands 3. Trucks afstellen Het e-skateboard kan worden afgesteld door de bout van de trucks losser of vaster te draaien met de bijgeleverde T-tool. Hoe strakker de bout wordt vastgedraaid hoe stijver het board rijdt. Hoe losser de bout wordt gedraaid hoe soepeler en gemakkelijker het wordt om bochtjes te draaien.
  • Page 11 Nederlands 4. Veiligheidsadviezen We gaan ervan uit dat het e-skateboard op een verantwoorde en veilige manier wordt gebruikt met inachtneming van onderstaande aanwijzingen. Wij zijn onder geen enkel beding verantwoordelijk voor schade welke men bij zichzelf of anderen veroorzaakt. Aanwijzingen •...
  • Page 12 Nederlands 5. Onderhoud Het is belangrijk om het e-skateboard regelmatig te onderhouden. Zorg ervoor dat alle bouten en schroeven zijn gecontroleerd voordat je gaat rijden. 5.1 Schoonmaken Maak het e-skateboard uitsluitend schoon met een licht vochtige doek en zorg ervoor dat er geen water of vuil in de elektronische onderdelen terecht kan komen.
  • Page 13 Nederlands 5.3 Motoren en wielen Zorg ervoor dat er geen water in de motoren/wielen terecht komt tijdens het schoonmaken. Daarnaast is het belangrijk om de wielen welke over de motoren zitten te vervangen wanneer het profiel minder dan 3mm dik is. Vervangende wielen zijn bij ons verkrijgbaar.
  • Page 14 Nederlands 6. Specificaties Technische specificaties Motor Dual drive hub motor Aantal watt 1100 watt (2x 550 watt) Topsnelheid 40 km/u Accu Lithium-ion (36V/6Ah) Actieradius Tot 20 km Hellingen Remsysteem Electronic regenerative braking Deck 7-laags Canadees esdoorn hout Afmetingen (LxBxH) 900x280x130 (mm) Gewicht 8,0 kg Maximale belasting...
  • Page 15 Nederlands De actieradius kan afwijken door de invloed van verschillende factoren zoals de snelheid, gewicht rijder, ondergrond, temperatuur en helling. Dit zorgt ervoor dat de actieradius iedere rit zal verschillen en ook bij iedere persoon telkens anders zal zijn. De actieradius test is uitgevoerd in de standaardmodus (snelheid tot 25 km/u).

  • Page 16: Garantie

    Nederlands 7. Garantie Er geldt een garantietermijn van 2 jaar na aankoop. De factuur is het garantiebewijs en de factuurdatum is de ingangsdatum van de garantieperiode. De garantie geldt niet voor onderdelen welke onderhevig zijn aan slijtage zoals bijvoorbeeld het deck, wielen en de accu. Je hebt geen recht op garantie wanneer een van onderstaande bepalingen wordt vastgesteld: Schade veroorzaakt door eigen toedoen...
  • Page 17 Nederlands 8. Reparatie Wij hebben een eigen reparatieservice waardoor je bij ons terecht kunt voor service. Onze technische monteurs voeren de reparaties snel en vakkundig uit.
  • Page 18 Nederlands 9. Disclaimer Het gebruik van een e-skateboard is op eigen risico en draagt verantwoordelijkheid met zich mee. Wij zijn niet aansprakelijk voor directe of indirecte schade, van welke aard dan ook, die voortvloeit uit of in enig opzicht verband houdt met het gebruik van het e-skateboard. Hieronder is ook begrepen;...

  • Page 19: Ec-Conformiteitsverklaring

    Land Nederland KvK-nummer 70065055 Btw-nummer NL858125742B01 Product Koowheel ESR 550 Street De hierboven genoemde vertegenwoordiger verklaart hierbij dat het bovenstaande product overeenkomstig is volgens de bepalingen van de volgende EC-richtlijn(en) inclusief alle relevante veranderingen: Richtlijnen Warenwetbesluit machines (WMA) 2006/42/EC Warenwetbesluit elektrisch materiaal (WEM)
  • Page 20 Nederlands Normen Overeenkomstig artikel 7, aanhef en onder a, van het Warenwetbesluit elektrisch materiaal. EN 61558-1 :2005 EN 61558-1/A1 :2009 EN 61558-1/C1 :2008 EN 61558-2-16 :2009 EN 61558-2-16/A1 :2013 EN 62368-1 :2014 Overeenkomstig artikel 4, van het Warenwetbesluit machines. EN 60335-1 :2012 EN 60335-1/AC :2014...
  • Page 21 Nederlands 8. Wettelijke verklaring Deze handleiding is opgesteld door Voltes die al haar auteursrechten voorbehoudt. Zonder voorafgaande schriftelijke toestemming van Voltes is elke productie, wijziging, opslag in een opvraagsysteem of transmissie, gekoppelde verkoop met andere producten hoe of op welke manier dan ook, m.b.t enig deel van de genoemde producten, service, informatie en materialen, in elektronische, mechanische of ander vorm, illegaal en ten strengste verboden.
  • Page 22 Nederlands 9. Contact Neem contact met ons op als je problemen ondervindt met betrekking tot het rijden, onderhoud, veiligheid en fouten/storingen. Voltes Barnsteenstraat 1E 1812 SE Alkmaar Nederland Tel: +31 (0)850013151 E-mail: info@voltes.nl Website: www.voltes.nl...
  • Page 23 English Introduction Congratulations with your purchase! You now own a Koowheel ESR 550 Street. This is a practical and fun way of transport that you will enjoy a lot. Warning Of course, we assume that you handle your e- skateboard in a safe and responsible way. The use of a e-skateboard is not entirely without risk.

  • Page 24: Package Contents

    English Package contents Always check if the following is in the box: 1x Koowheel ESR 550 Street 1x Remote control 1x Charger 1x T-tool 1x User manual Check if the items above are included the package. Contact us if items are missing.
  • Page 25 English 1. How does the e-skateboard work 1.1 Turn on Switch on the remote control by pressing the on/off button for a few seconds. Then turn on the e-skateboard by pressing the on/off button once. 1.2 Turn off Switch off the remote control by pressing the on/off button for a few seconds.
  • Page 26 English With the remote control you control the speed and braking while driving. You can also adjust the speed settings via the mode button and read important information on the display. 1.3 Speed settings The e-skateboard has 3 different speed settings: 1.
  • Page 27 English 1.4 Accelerate and braking Moving the joystick forward is accelerating and moving backward is braking. It is also possible to drive reverse. You do this by pressing the mode button twice. You will see the direction arrow change backward or forward on the display.
  • Page 28 English 1.6 Reconnect remote control When the remote control no longer connects to the e- skateboard, it must be reconnected. This can be done as follow: 1. Make sure the e-skateboard and remote are both turned off. 2. Press the on/off button of the e-skateboard for 5 seconds until the red light starts flashing quickly.
  • Page 29 English 2. Charging battery Only use the supplied adapter for charging. The e- skateboard should always be switched off when charging it. Never use the e-skateboard when it is connected to the charger. Always make sure that you connect the charger to the e-skateboard first and then put the plug in the socket.
  • Page 30 English 2.1 Overcharge It is important to prevent overcharging. Make sure that you don’t charge your e-skateboard longer than necessary. Make sure that you unplug the charger when the battery is fully charged. Overcharging will decrease the battery quality and reduce the life span. 2.2 Deep discharge It is also very important to prevent deep discharge.
  • Page 31 English 3. Adjust trucks The e-skateboard can be adjusted by loosening or tightening the bolt of the trucks with the supplied T-tool. The tighter the bolt is, the stiffer the board rides. The looser the bolt is turned, the smoother and easier it will be to make turns.
  • Page 32 English 4. Safety We assume that you deal with your e-skateboard in a responsible and safe way. Ensure that you follow the instructions below to prevent accidents. We are not responsible for damage caused to yourself or others. Instructions • Never drive in the rain or wet roads. •...

  • Page 33: Maintenance

    English 5. Maintenance It is important to maintain the e-skateboard regularly. Always make sure you check all bolts and screws before driving. 5.1 Cleaning Only clean the e-skateboard with a slightly damp cloth and make sure that no water or dirt can get into the electronic parts.
  • Page 34 English 5.3 Motors and wheels Make sure that no water gets into the engines while cleaning the motors/wheels. Replace the wheels when the profile is less than 3mm thick. Replacement wheels are available at us. 5.4 Bearings It is important to regularly maintain your bearings with the special maintenance oil like Skanunu Bearing Cleaner &...

  • Page 35: Specifications

    English 6. Specifications Technical specifications Motor Dual drive hub motor Motor power 1100 watt (2x 550 watt) Top speed 40 km/h Battery Lithium-ion (36V/6Ah) Battery range Up to 20 km Hill grade Braking system Electronic regenerative braking Deck 7-ply Canadian maple wood Dimensions (LxWxH) 900x280x130 (mm) Weight...
  • Page 36 English The battery range may differ due to the influence of various factors such as the speed, weight of the rider, surface, temperature and hill grade. This ensures that the battery range will vary each ride and will be different for each person.

  • Page 37: Warranty

    English 7. Warranty The warranty period is 2 years after purchase. Your invoice is the guarantee prove and the invoice date is the start date of the warranty. The warranty does not apply to parts that are subject to wear such as the deck, wheels and the battery.
  • Page 38 English 8. Repair We have our own repair service and our technical engineers perform the repairs quickly and professionally. Contact us if you need repair.
  • Page 39 English 9. Disclaimer The use of an e-skateboard is at your own risk and carries responsibility. We are not liable for any direct or indirect damages of any kind resulting from or in any way related to the use of the e-skateboard. This is also included;...
  • Page 40 The Netherlands Company registration 70065055 number VAT-number NL858125742B01 Product Koowheel ESR 550 Street The mentioned representative hereby declares that the above product is in accordance with the provisions of the following EC Directive(s) including all relevant changes: Directives Machinery Directive 2006/42/EC...
  • Page 41 English Standards In accordance with article 7, salutation and under a, of the Low Voltage Directive. EN 61558-1 :2005 EN 61558-1/A1 :2009 EN 61558-1/C1 :2008 EN 61558-2-16 :2009 EN 61558-2-16/A1 :2013 EN 62368-1 :2014 In accordance with article 4 of the Machinery Directive. EN 60335-1 :2012 EN 60335-1/AC...
  • Page 42 English 8. Legal statement This manual has been prepared by Voltes which reserves all its copyrights. Without prior written permission from Voltes, any production, modification, storage in a retrieval system or retransmission, linked sales with other products, how or in any way whatsoever, in respect of any part of the mentioned products, service, information and materials, in electronic, mechanical or other form, is illegal and strictly prohibited.
  • Page 43 English 9. Contact Contact us if you have problems regarding to driving, maintenance, safety and faults. Voltes Barnsteenstraat 1E 1812 SE Alkmaar the Netherlands Tel: +31 (0)850013151 E-mail: info@voltes.nl Website: www.voltes.nl...
