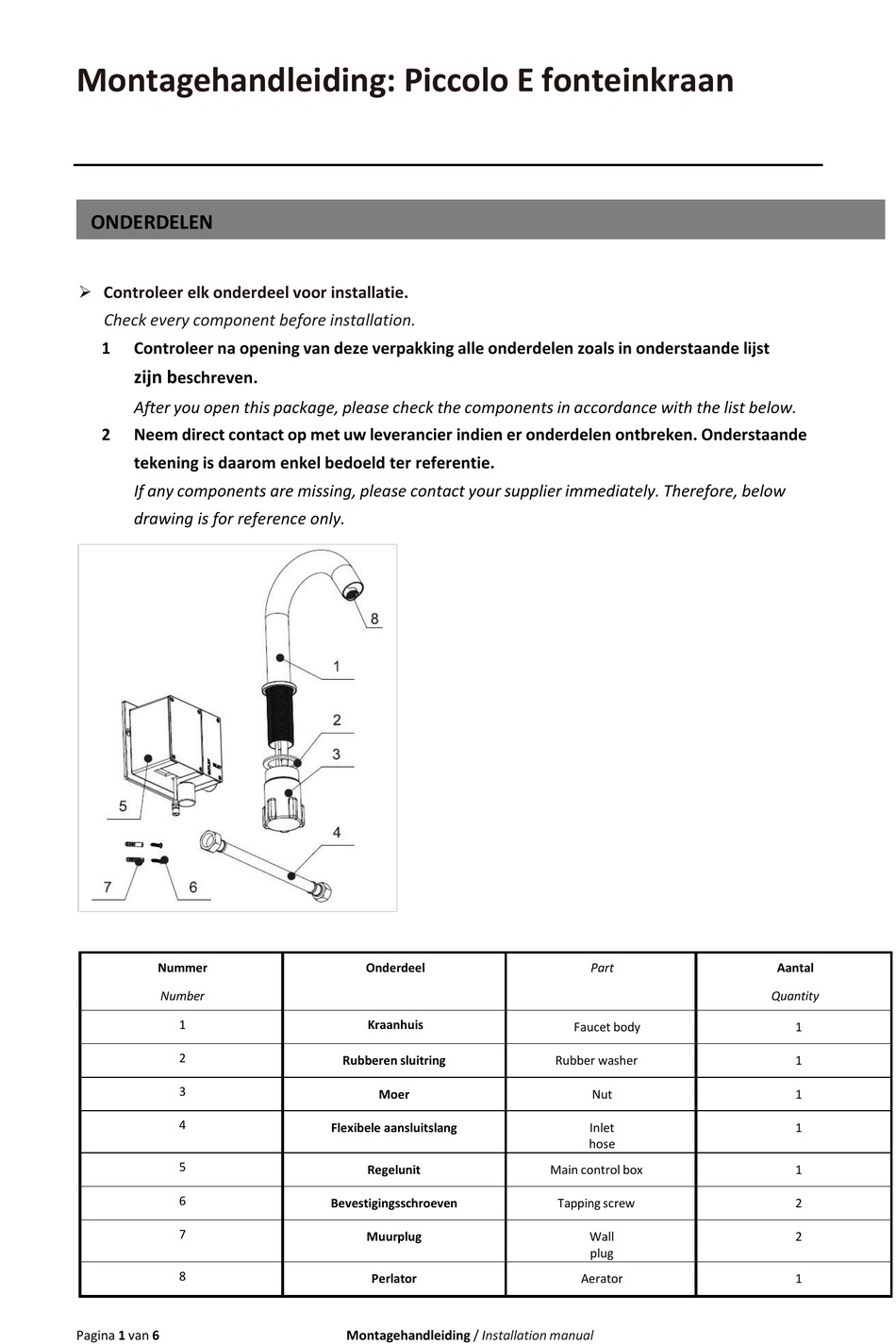

Montagehandleiding: Piccolo E fonteinkraan
Installation manual: Piccolo E faucet fountain
ONDERDELEN
COMPONENTS
Controleer elk onderdeel voor installatie.
Check every component before installation.
1
Controleer na opening van deze verpakking alle onderdelen zoals in onderstaande lijst
zijn b
eschreven.
After you open this package, please check the components in accordance with the list below.
2
Neem direct contact op met uw leverancier indien er onderdelen ontbreken. Onderstaande
tekening is daarom enkel bedoeld ter referentie.
If any components are missing, please contact your supplier immediately. Therefore, below
drawing is for reference only.
Nummer
Number
1
2
3
4
5
6
7
8
Pagina 1 van 6
Onderdeel
Kraanhuis
Rubberen sluitring
Moer
Flexibele aansluitslang
Regelunit
Bevestigingsschroeven
Muurplug
Perlator
Montagehandleiding /
Installation manual
Part
Faucet body
Rubber washer
Nut
Inlet
hose
Main control box
Tapping screw
Wall
plug
Aerator
Aantal
Quantity
1
1
1
1
1
2
2
1
Advertisement
Summary of Contents for Royal Plaza Piccolo SW524145
- Page 1 Montagehandleiding: Piccolo E fonteinkraan Installation manual: Piccolo E faucet fountain ONDERDELEN COMPONENTS Controleer elk onderdeel voor installatie. Check every component before installation. Controleer na opening van deze verpakking alle onderdelen zoals in onderstaande lijst zijn b eschreven. After you open this package, please check the components in accordance with the list below. Neem direct contact op met uw leverancier indien er onderdelen ontbreken.
- Page 2 Beschikbare modellen Available models Chroom Geborsteld Mat zwart Chrome Brushed Matt black Art. 1702963 Art. 1702966 Art. 1702962 BELANGRIJK VOOR INSTALLATIE IMPORTANCE FOR INSTALLATION Het product is getest op functionaliteit voordat het de fabriek verlaat; demonteer het daarom niet zelf....
-
Page 3: Assembly Steps
MONTAGESTAPPEN ASSEMBLY STEPS Pagina 3 van 6 Montagehandleiding / Installation manual... - Page 4 MONTAGE-INSTRUCTIE ASSEMBLY INSTRUCTIONS Kraan Faucet Inductor Inductor Hoofdregelkast Main control box Toevoerslang Inlet hose Signaalkabel Signal cable Toevoerslang Inlet hose BATTERIJ MONTEREN EN VERVANGEN BATTERY ASSEMBLY AND REPLACEMENT Gebruik de schroevendraaier om de regelkast te openen zoals aangegeven op het schema. Use the screwdriver to open the control box as shown on the diagram.
- Page 5 OPMERKING M.B.T. REGELKAST NOTE CONCERNING CONTROL BOX Ga zorgvuldig om met de regelkast teneinde de elektrische aansluitingen binnenin te beschermen. Not allowed furious clash when usage so to protect the electronic circuit inside the control box. Niet schoonmaken of onderhouden met water. Not allowed to clean and maintain the control box with water.
-
Page 6: Spare Parts
RESERVEONDERDELEN SPARE PARTS Nummer Onderdeel Part Aantal Art. nr. Number Quantity Art. no. Perlator onderdeel voor Piccolo E: chroom 1776602 Aerator subassembly for Chrome 1776600 Perlator onderdeel voor Piccolo E: mat zwart Aerator subassembly for Matt Black 1776593 Perlator onderdeel voor Piccolo E: geborsteld Aerator subassembly for Brush Nickel 1776596 Sensor onderdeel...
