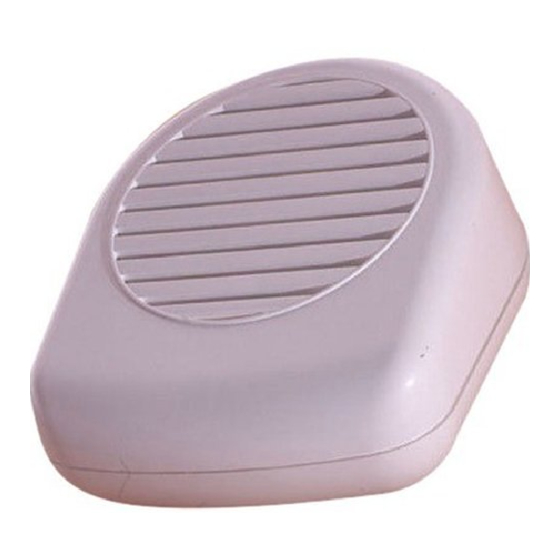

Tervis ECHO 3 Quick Start Manual

F
1) CARACTERISTIQUES TECHNIQUES
Tension de fonctionnement: 9 V avec protection contre inversions de
polarité.
Alimentation: 13,5 ÷ 14,2 V
Degré de protection de l'enveloppe: IP 3X.
Conditions de fonctionnement correct:
- Température: -10° ÷ +50° C.
- Humidité: 95% MAX.
Batterie: 9 V 100 mAh MIN - 110 mAh MAX.
Niveau d'émission sonore: 106 dB (A) à 1 m.
Fréquence de travail: 3225 Hz.
Consommation:
- au repos: 5 µA.
- sonnerie 250 mA MAX
Indications:
- sabotage: ouverture et/ou arrachement (100 mA MAX).
Dimensions: 10,5 x 13 x 6 cm.
Poids: 250 g. environ.
2) MONTAGE
- Fixer le fond au mur en faisant passer le câble à travers le guide
- Effectuer les raccords au bornier.
- Relier la batterie aux câbles prévus à cet effet, en ayant soin de respecter la
polarité correcte.
- Placer le connecteur du flash sur le circuit.
- Appliquer la face-avant et fermer la sirène à l'aide des vis.
3) RACCORDEMENTS AU BORNIER
BORNE DESCRIPTION
1 (+ ALIM) Entrée alimentation (13,5 ÷ 14,2 V
2 (GND) avec protection contre inversions de polarité interférences et
surtensions
3 (C/SIR)
Commande sirène programmable par P1:
P1 en position A: BLOCAGE DE LA SIRENE PAR POSITIF:
Borne reliée à positif: sirène bloquée.
Borne ouverte: sirène en fonction.
P1 en position B: BLOCAGE DE LA SIRENE PAR NEGATIF:
Borne reliée à négatif: sirène bloquée.
Borne ouverte: sirène en fonction.
4,5
Autoprotection de type N.F. (100 mA MAX)
(TAMPER)
4) BATTERIE
En cas de coupure de câble c'est la pile à sec qui fournira l'auto-alimentation à la
sirène.
)
La ditta costruttrice declina ogni responsabilità per eventuali errori
di stampa contenuti nel presente libretto. Si riserva inoltre il diritto
di apportare le modifiche che si riterranno utili ai propri prodotti
senza comprometterne le caratteristiche essenziali.
Prodotto da:
ELSA S.p.A. - Direzione e stabilimento:
Zona Industriale - Terza Strada - 09032 Assemini (CA)
ITALY P.O. BOX 67 - Tel. 070/24.72.75 Telefax 070/24.70.02

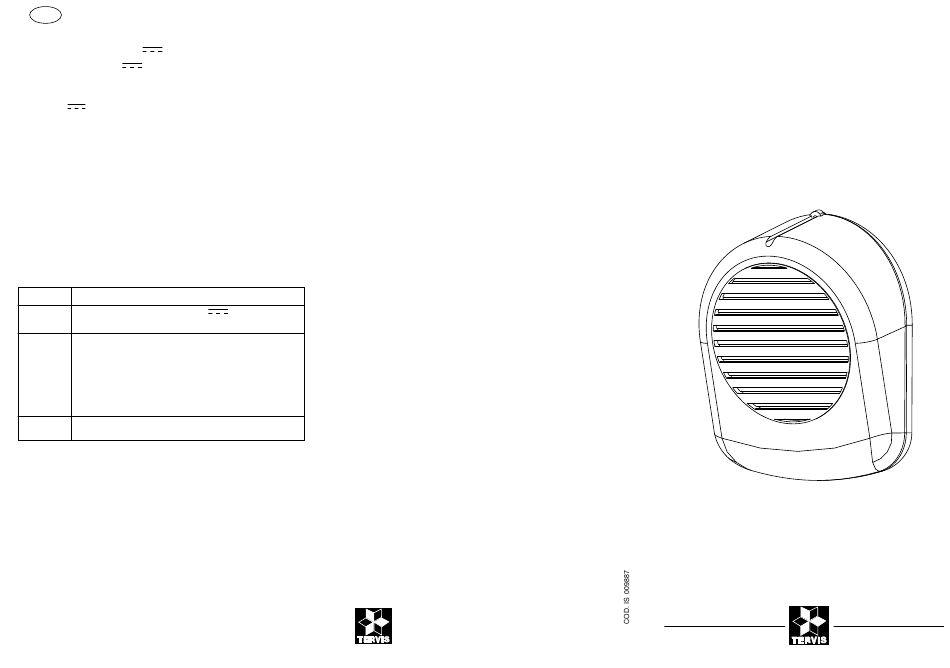

ECHO 3
S I R E N A E L E T T R O N I C A A U T O A L I M E N TATA P E R I N T E R N O
I N T E R N A L E L E C T R O N I C S I R E N
S I R E N E E L E C T R O N I Q U E I N T E R I E U R E A U T O - A L I M E N T E E
Cod. 651040
