Summary of Contents for Entes ENT-SC-225

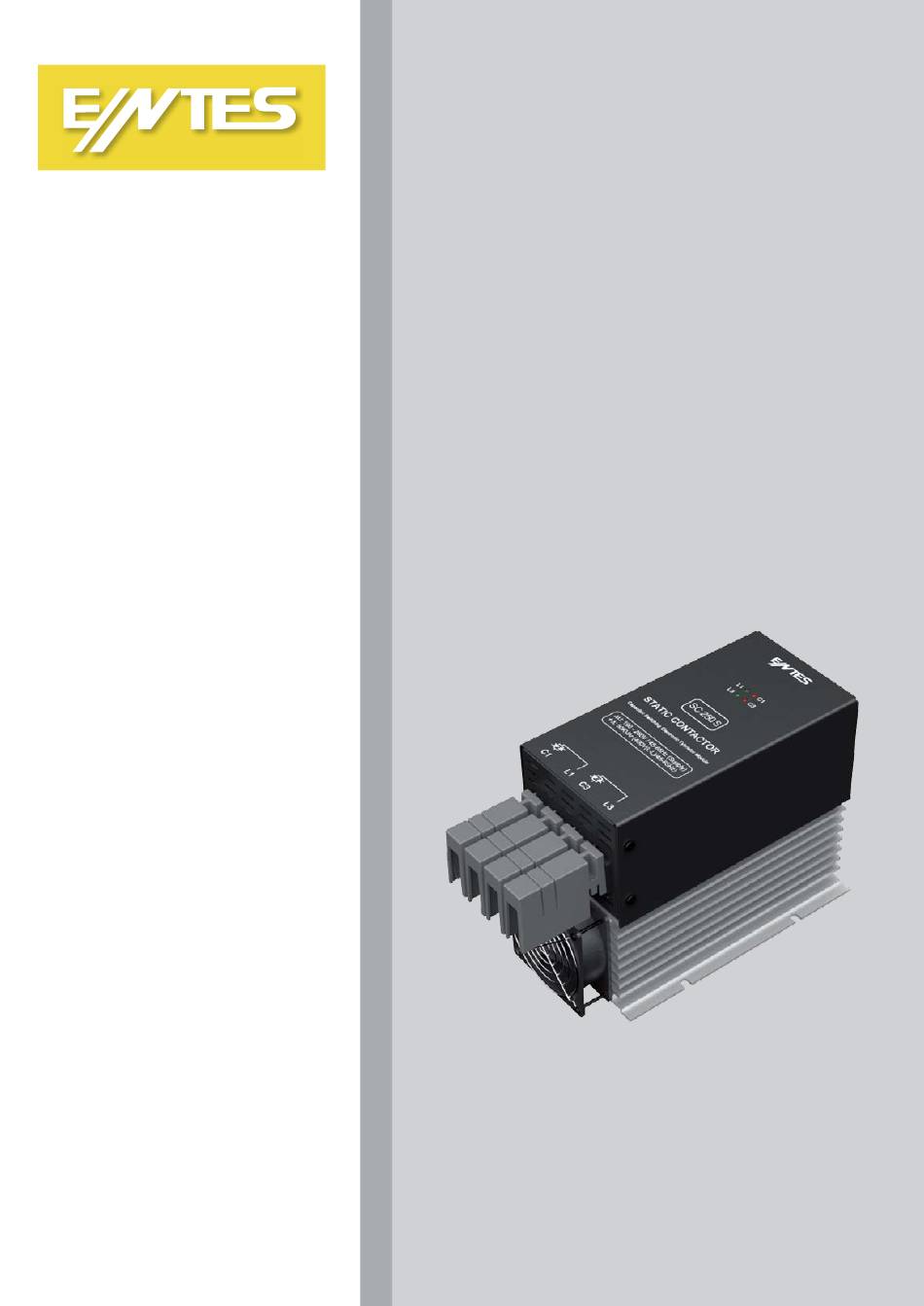

- Page 1 ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor ENT-SC-225S/25 - Statik Kontaktör /Static Contactor Statik Kontaktör Static Contactor ENT-SC-225/250 ENT-SC-225S/250S A7919/Rev.4 www.entes.com.tr...
-
Page 2: Table Of Contents
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor İçindekiler / Contents Genel Bilgiler ......................... 3 Güvenlik Uyarıları ......................4 1.Giriş..........................6 1.1 Genel Özellikler ..........................6 1.2 Teknik Özellikler ..........................7 1.3 Cihaz Boyutları ........................... 8 1.4 Cihaz Donanımı ..........................8 1.5 Statik Kontaktör Pano içi Yerleşimi ..................... 9 1.6 Cihaz Ön Panel ........................... -
Page 3: Genel Bilgiler
Bu kılavuzun telif hakları saklı olup, herhangi bir bölümünün ya da içeriğinin izinsiz olarak kullanılması yasaktır. ENTES SC-225/250/225S/250S ürünlerinin devreye alınması ve işletilmesinden önce bu kılavuzu dikkatlice okuyunuz ve uygulayınız. Verilen bilgiler, kurulumda ve kullanımda meydana gelebilecek sorunların önüne geçilmesi için önemlidir. Bütün teknik bildirimler için lütfen üretici ile irtibata geçiniz: teknikdestek@entes.com.tr... -
Page 4: Güvenlik Uyarıları
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor Güvenlik Uyarıları • Cihazın montajı, devreye alınması, bakımı ve işletilmesi konusunda uzman ve yetkili kişiler tarafından yapılmalıdır. Talimatlara uyulmaması durumunda oluşabilecek zararlardan üretici firma sorumlu değildir. • Taşıma esnasında hasar görmüş cihazın montajını gerçekleştirmeyiniz. İlgili Satış Temsilciniz ile irtibata geçiniz. - Page 5 ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor Uyarı: Kompanzasyon sistemi kapasiteleri devrede değilken de cihazın güç terminallerinde hayati tehlike yaratabilecek seviyede gerilimler bulunabileceğini düşünerek güvenlik tedbirlerinizi alınız. Uyarı: Sistemin enerjisini tamamen kestikten sonra kapasiteler üzerinde kalan şarj hayati tehlike oluşturabilecek seviyelerde bulunabilir. Bu nedenle kapasiteler tamamen deşarj olmadan cihaza müdahale etmeyiniz.
-
Page 6: Giriş
√ Termal koruma √ Uyarı LED göstergeleri √ Uzun anahtarlama ömrü √ Kolay montaj √ Sessiz çalışma- Elektromekanik gürültü oluşturmaz ENTES kontaktörler serisi, Hastaneler, Oteller, Kritik yüklerin bulunduğu kuruluşlar, Sanayi, Ani reaktif yük üreten tesisler, Kamu kuruluşları gibi geniş kullanım alanına sahiptirler. -
Page 7: Teknik Özellikler
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor 1.2 Teknik Özellikler ENT-SC-225 ENT-SC-225S ENT-SC-250 ENT-SC-250S Yardımcı Besleme 230V Anahtarlayıcı Eleman Adedi Maksimum Kondansatör 25 kVAr 50 kVAr Gücü (trifaze) Nominal Çalışma Gerilimi 400 V(L-L) Maksimum Çalışma Gerilimi 480 V(L-L) Maksimum Anlık Gerilimi 2200 V Nominal Çalışma Frekansı... -
Page 8: Cihaz Boyutları
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor 1.3 Cihaz Boyutları Şekil 1: Statik Kontaktör Boyutları 1.4 Cihaz Donanımı Tristör Tristör Tetikleme Tetikleme Modülü Modülü Besleme Besleme Tristör Tristör RS-485 RS-485 Modülü Modülü Şekil 2: SC-225S/250S SC-225/250 Blok Şeması... -
Page 9: Statik Kontaktör Pano Içi Yerleşimi
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor 1.5 Statik Kontaktör Pano içi Yerleşimi Şekil 3: Statik Kontaktör Pano İçi Yerleşimi 1.6 Cihaz Ön Panel Şekil 4: Statik Kontaktör Ön Panel İzlenimi... -
Page 10: Cihaz Klemens Sac Gösterimi
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor 1.7 Cihaz Klemens Sac Gösterimi Şekil 5: SC-225S/250S Klemens Sac Bilgileri - SC-225/250 Klemens Sac Bilgileri 1.9 Cihaz Led Göstergesi 3- C1 kapasitesinin 1- L1 faz geriliminin devrede olduğunu kabul edilebilir gösterir. seviyede olduğunu gösterir. -
Page 11: Mekanik Bağlantı
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor 1.10 Mekanik bağlantı Şekil 7: Statik Kontaktör Mekanik Bağlantı Şablonu Cihazınızın mekanik bağlantılarını gerçekleştirmek için aşağıda yer alan adımları sırasıyla takip ediniz. 1. Pano delikleri için pano montaj şablonunu kullanınız. 2. Etkin soğutma için alttan ve üstten en az 10cm açıklık bırakınız. -
Page 12: Elektriksel Bağlantı
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor 1.11 Elektriksel bağlantı Şekil 8: SC-225S/250S SC-225/250 Elektriksel Bağlantı Şeması EXT: Harici termiği bağlayınız. Tetikleme girişleri: 5-30VDC gerilimle kapasiteleri devreye almak için kullanılır. RS-485: Cihazı MODBUS-RTU protokolüyle kontrol etmek için kullanılır. Yardımcı Besleme: Cihazın besleme gerilimlerini bağlayınız. -
Page 13: Cihaz Çalışma Prensibi
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor 2. Cihaz Çalışma Prensibi Statik kontaktör, ModBus üzerinden ya da dc tetikleme girişleri vasıtasıyla reaktif güç kontrol rölesinden aldığı emirle tristör modüllerini devreye alır. Bu devreye alma işlemini kapasite üzerindeki gerilimle kapasitenin bağlı olduğu faz/fazların gerilimleri eşit olduğu anda yaparak kapasitenin devreye alınması... - Page 14 ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor Tabloda 3 = 1+2 23 = 1+2+4+16 247 = 1+2+4+16+32+64+128 şeklinde switch değerleri toplanarak adreslerin oluşturulabileceği görülüyor. Coil Tablosu ADRES(HEX) COIL 0000-03DA TETİKLEME 0400 TETIK 0401 1. KANAL ON/OFF 0402 3. KANAL ON/OFF 0403...
-
Page 15: Cihaz Sorun Giderme
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor 2.2 Cihaz Sorun Giderme Yanlış bağlantılar, aşırı akım ve gerilim harmonikleri, belirtilen değer dışında gerilim uygulanması ve çıkışların aşırı yüklenmesi/kısa devre edilmesi cihazınıza zarar verebilir. Cihazınızın verimli çalışması için: Cihazınıza uygun kablolar kullandığınızdan emin olunuz. -
Page 16: Garanti Şartları
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor 4. Garanti Şartları Cihazınız üretim hatalarına karşı 1 yıl süreyle garantilidir. Cihazınızla ilgili her türlü servis hizmeti için satıcınızla bağlantı kurunuz. Bu kılavuzun bütünündeki talimatlara uyulmaması sonucu doğabilecek istenmeyen durumlardan üretici firma hiç bir şekilde sorumlu tutulamaz. -
Page 17: Ent-Sc-225/250/225S/250S Static Contactor
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor ENT-SC-225/250/225S/250S Static Contactor Safety Requirements Do not dismantle the device. There are no user-serviceable parts. Definitely ground the device. Warning: Please take appropriate safety measures considering the fact that there may be life-critical voltages on the power terminals of the device, even when the compensation system capacities are not enabled. Warning: After the system has been completely de-energised, the charge remaining on the capacities might be life-threatening. For this reason, do not intervene with the device until the capacities are completely discharged. • Use quick type fuse when establishing the auxiliary supply and power connections of the device. • Fit the power terminals, and terminal covers provided with the device as shown below. • After fitting the terminal cover, push it down to fully seat it. Warnings • Please read this manual carefully before commissioning and operating the device. • Only authorised persons should commission, maintain and operate the device. • Do not operate the device at low voltages. • Do not use this device for purposes other than its intended purpose. • Wipe the device only with a dry cloth. Water and solvents may harm the device. • Before operating the device, make sure that all terminal connections are correct. -
Page 18: Warranty Terms
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor Warranty Terms The device is covered by a 1-year warranty against manufacturing defects. Please contact your dealer for all service operations of your device. The manufacturer cannot be held responsible for unwanted situations resulting from failure to follow the instructions in this manual. The panel to which the static contactors are connected must definitely be protected against impulse voltages with a SPD-D device. Otherwise, the warranty will be void. Network Warning Light Auxlilary Contact SPD-D Fuse Device to Device to Protected Protected Device to Device to Protected Protected Panel... -
Page 19: Introduction
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor 1 Introduction 1.1 Places of Use To give respond to rapidly change of capacitive load requirements related to effective PFC in areas where reactive power rate, with the static contactor, special reactive power compensation capacities can be enabled/disabled in 1 period. Thus, loads that are switched on/off in quite short periods, such as point welding machines, can be compensated efficiently. Note: 1 period is 20 mS for 50 Hz. 1.2 General Specifications • Response time less than 20ms • Triggering with RS-485 (for SC-225S/250S) • Reactor thermal input • Thermal protection • Warning LEDs • Long service life • Quiet operation • Easy installation... -
Page 20: Technical Specifications
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor 1.3 Technical Specifications ENT-SC-225 ENT-SC-225S ENT-SC-250 ENT-SC-250S Aux Supply 230V Switching component amount Maximum Capacitor 25 kVAr 50 kVAr Power(3 Phase) Nominal Operating voltage 400 V(L-L) Maximum Operating 480 V(L-L) voltage Maximum ınstant voltage 2200 V Nomşnal Operating... -
Page 21: Compliance With Standards
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor 1.4 Compliance with standards Complies with TS-EN 60947 standard Standards referenced in 60947-4-3, which is the section standard • IEC 60050(161) • IEC 60085 • IEC 60269-1 • IEC 60410 • IEC 60439-1 • IEC 60664 • IEC 60947-4-2 • IEC 61000-2-1,IEC 61000-3-2, IEC 61000-4-2, IEC 61000-4-3, IEC 61000-4-4 • IEC 61000-4-5, IEC 61000-4-6, IEC 61000-4-11 IEC 61131-2 • CISPR 11,CISPR 14 1.5 Front/side/rear panel ENT-SC-225 front panel ENT-SC-250 front panel... - Page 22 ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor SC-225S/250S Terminal plate view SC-225S/250S Terminal plate view - SC-225/250 Terminal plate view 3-Indicates that C1 1-Indicates that L1 capacity is enabled. phase is acceptable. 4-Indicatest that C3 2-Indicates that L3 capacity is enabled. phase is acceptable.
-
Page 23: Using The Device
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor 1.6 Hardware Structure and Features Thyristor Thyristor Trigger Trigger Module Module Supply Supply Thyristor Thyristor RS-485 RS-485 Module Module SC-225S/250S SC-225/250 Block Diagram 2 Using the device 2.1 Package content 1x SC-225/250/225S/250S 4x panel installation screw-nut set 4x power terminal cover 1x installation template 1x operating manual 2.2 Operating the device... -
Page 24: Installation
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor insulated. 2.3 Installation... - Page 25 ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor Hole location Template for panel Mounting 1.Connect the ground cable to the screw with the grounding mark. 2.Use 4 metric-5 bolts for mounting on the panel. 3.Use the panel installation template for panel holes. 4.Seat the busbar protection covers. 5.Definitely connect the power cables with a shoe. 6.For efficient cooling, leave a clearance of 10 cm from above and below.
-
Page 26: Electrical Connection
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor 2.4 Electrical connection SC-225S/250S SC-225/250 Connection Diagram... -
Page 27: Inputs And Outputs
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor 2.5 Inputs and Outputs EXT External thermic is connected. Triggering inlets U sed to enable capacities with 5-30VDC voltage. RS-485 Used to control the device with MODBUS-RTU protocol. Auxiliary Supply Supply voltage of the device is given. Power terminals C1,C3: Capacities are connected. L1,L3: Phases are connected. 3 Configuration (for SC-225S/250S) 3.1 Usage and Settings Device address can be set between 1-247 with the 8 dip-switches found on the device. 1.Switch 2.Switch 3.Switch 4.Switch 5.Switch 6.Switch 7.Switch 8.Switch Each of the 8 switches has a value given in the table above. Address is the sum of the values (shown in the above-table) of the switches in the ON position. If the address is... -
Page 28: Coil Table
ENT-SC-225/250/225S/250S - Statik Kontaktör /Static Contactor 3.2 Coil Table For SC-225S/SC-250S; ADDRESS (HEX) COIL 0000-03DA TRIGGERING 0400 TRIGGER 0401 1. CHANNEL ON/OFF 0402 3. CHANNEL ON/OFF 0403 L1 VAR 0404 L3 VAR 0405 THERMIC 1 0406 THERMIC 3 0407 EXTERNAL THERMIC 0408 EXTERNAL TRIGGER Triggering address = (device address - 1) * 4. In other words, to trigger the device in the 1st address, the coil in the 0 address must be 1. For models with 2 channels, the channels must not be triggered separately. 4 Troubleshooting When the red LEDs (C1, C3) on the front panel of the device flash, it means that the commissioning command has come from the relay, however, the commissioning process could not be carried out for some reason.
