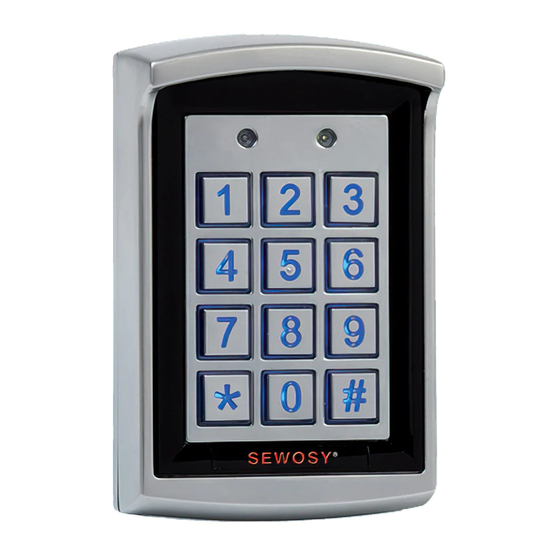

Sewosy K1000 User Manual

NOTICE DE MISE EN OEUVRE
K1000_NTALL (range)
vD_210301
CARACTÉRISTIQUES TECHNIQUES
h x l x p
120 x 76 x 28 mm
K1000 K1000
125 KHz 125 KHz
KR1000 KR1000
(MARIN) (MARIN)
*IP 65 : Protection contre les poussières, pas de dépôts nuisibles. Protection contre les jets d'eau à la lance de toutes directions
DIMENSIONS DIMENSIONS
ATTENTION : Veuillez respecter la polarité et la tension d'alimentation 12/24V AC/DC !
Lire attentivement cette notice avant mise en service et utilisation.
Utiliser ce matériel pour une application adaptée. Le fabricant n'est pas responsable des dommages éventuels causés par
une utilisation contraire aux dispositions de sécurité.
Le montage, la maintenance et les réparations doivent être réalisés par un personnel spécialisé et autorisé.
La mise en oeuvre est très simple, mais une manipulation correcte et un entretien approprié sont des conditions essentielles
pour garantir un fonctionnement parfait.
www.sewosy.com  Depuis la France : 0 891 89 95 97 (service 0,80 / min + prix appel) -  From abroad: +33 (0)3 90 59 02 20
Les indications, photographies, images ou schémas présents sur cette notice n'engagent pas la société SEWOSY et n'ont aucune valeur contractuelle
The informations, photographs, images, drawings contained in this leaflet does not engage the responsibility of SEWOSY and have no contractual value
12/24V
0,7 kg 110 mA
AC/DC
1 mode de fonctionnement :
● CLAVIER À CODE
ATTENTION :

Chaque code doit être unique
3 modes de fonctionnement :
● LECTEUR DE PROXIMITÉ
● LECTEUR DE PROXIMITÉ ou CODE
● LECTEUR DE PROXIMITÉ + CODE
ATTENTION :

dans ce cas, tous les utilisateurs doivent avoir 1 CODE et 1 BADGE DE PROXIMITE
K1000 - KR1000 K1000 - KR1000
sortie
30V DC - 2 A
relais bouton poussoir
125V AC - 0,5 A
= 2
K1000 - KR1000
1010
entrée
Relais 1 = 1000
= 2
Relais 2 = 10
0 - 99 s
-10+60°C
3 m de câble
65*
1/20
