B.E.G. LUXOMAT PS-DALISYS-USB-REG Mounting Instructions

LUXOMAT
Montage-Anleitung
DE
Vorbereitung
Arbeiten an elektrischen
!
Anlagen dürfen nur von
Elektrofachkräften oder von
unterwiesenen Personen unter
Leitung und Aufsicht einer
Elektrofachkraft entsprechend
den elektrotechnischen Regeln
vorgenommen werden
Vor Montage Leitung
!
spannungsfrei schalten!
Dieses Gerät ist nicht zum
!
Freischalten geeignet.
DALI ist nicht SELV – Es gelten
!
die Installationsvorschriften für
Niederspannung.
Funktionsweise
DALI-Netzteil mit integrierter
USB-Schnittstelle für die
Hutschienenmontage.
Das Gerät wird mit Netzspannung
versorgt und liefert am Ausgang eine
DALI-Spannung von typ. 16 VDC.
Der maximale DALI-Ausgangsstrom
beträgt 210 mA. Über die integrierte
USB-Schnittstelle können bis zu 64
DALI-Betriebs- und Steuergeräte
adressiert, gruppiert und parametriert
werden. Hierfür ist eine PC-Software
(nicht mitgeliefertes Zubehör) oder
ein zusätzliches Gerät aus dem
Produktsortiment B.E.G. LUXOMATnet
DALISYS erforderlich. Die Firmware
®
lässt sich mit erforderlichem Zubehör
über USB aktualisieren. Mittels
LEDs werden Betriebsinformationen
angezeigt.
Voller Funktionsumfang mit Zubehör
aktivierbar.

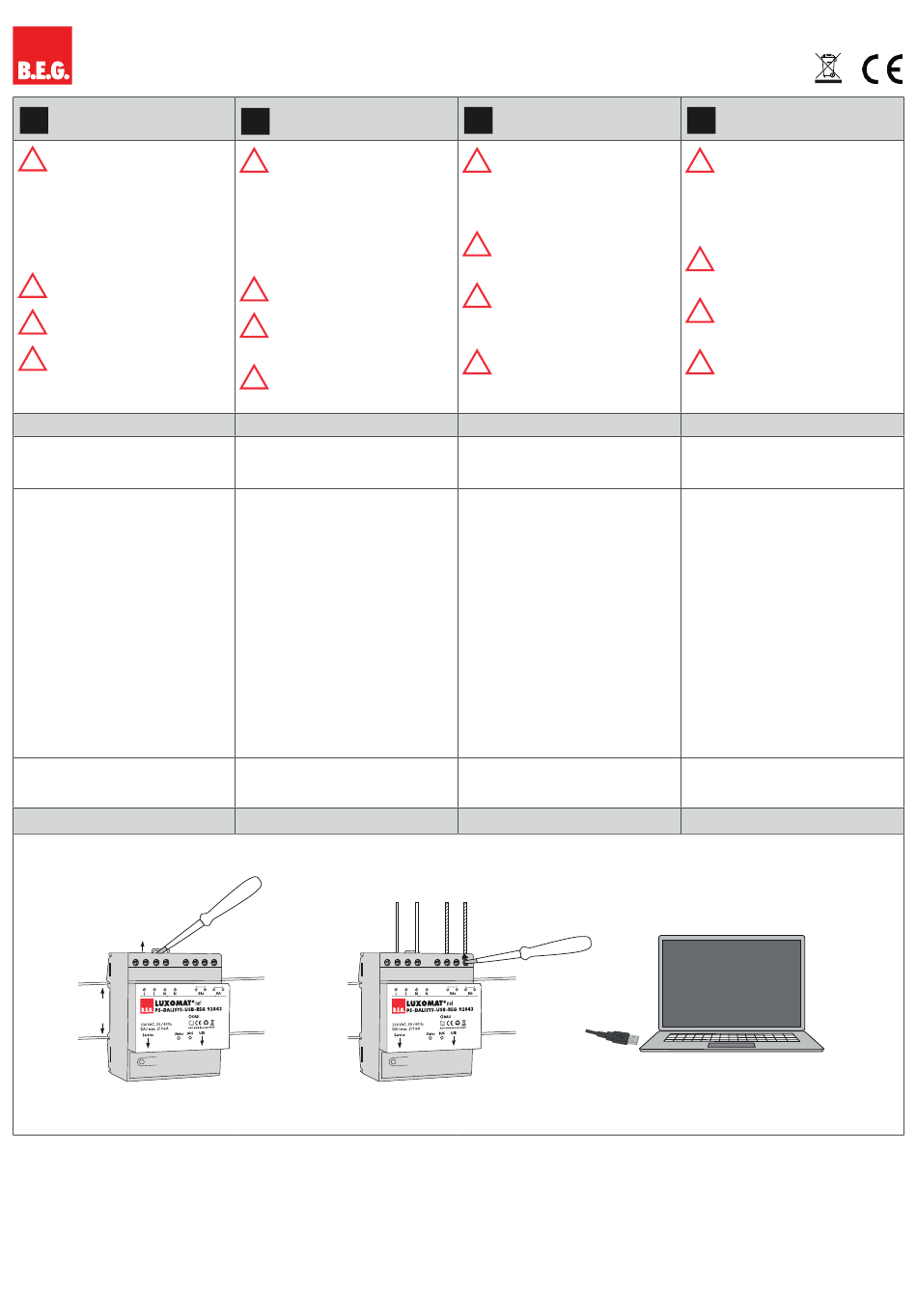

Montage
92843
2 2
3 3
1 1
1.
L L L L DA+ DA+
N N N N
LUXOMAT LUXOMAT ® net ® net
PS-DALISYS-USB-REG 92843 PS-DALISYS-USB-REG 92843
A A
230 VAC, 50 / 60Hz 230 VAC, 50 / 60Hz
DALI DALI
DALI max. 210 mA DALI max. 210 mA
B.E.G. Brück Electronic GmbH B.E.G. Brück Electronic GmbH
Service Service USB USB
B B C C
TRAFFIC TRAFFIC USB USB
PS-DALISYS-USB-REG 92843
®
Mounting-Instructions
GB
Preparations
Work on the 110 - 240 V mains
!
supply may only be carried out
by qualified professionals or by
instructed persons under the
direction and supervision of
qualified skilled electrical
personnel in accordance with
electrotechnical regulations.
Disconnect supply before
!
installing!
This device is not to be used to
!
isolate other equipment from the
mains supply.
DALI is not SELV – the installation
!
instructions for low voltage apply.
Operation
DALI power supply with integrated
USB interface for rail mounting.
The device is supplied with mains
voltage and it outputs a DALI voltage
of typically 16 VDC.
Maximum DALI output current is
210 mA. Using the integrated USB
interface, up to 64 DALI lighting and
control devices can be addressed,
grouped and set up. For this, PC
software (accessory, not supplied) or
an additional device from the B.E.G.
LUXOMAT net DALISYS product
® ®
range is required. The firmware can
®
be updated via USB with the required
accessory. Operating information is
displayed via LEDs.
Full range of functions can be
3
activated with accessories.
Mounting
1
2.
DA- DA-
Montage - Instructions
FR
Preparation du montage
Travailler sur un réseau en
!
110 - 240 V ne s'improvise pas,
seul un electricien qualifié et
habilité doit effectuer ce
raccordement.
Avant de commencer
!
l'installation, assurez-vous que
l'alimentation est coupée.
Une fois l'installation effectuée,
!
pour éviter d'endommager
l'appareil, Il est préférable de le
laisser alimenté en permanence.
DALI est différent de SELV – Les
!
prescriptions d'installation pour
basse tension doivent être
respectées.
Fonctionnement
Réseau DALI intégrant interface USB
pour le montage sur rail oméga.
L'appareil est raccordé au réseau
électrique et délivre à sa sortie une
tension DALI de typ. 16 VDC.
Le courant maximal de sortie DALI est
de 210 mA. L'interface USB intégrée
permet l'adressage, le groupage et
le paramétrage de 64 ballasts et
appareils de commande maximum.
Un logiciel PC (accessoire non fourni)
ou un appareil supplémentaire
de la gamme de produits B.E.G.
LUXOMATnet DALISYS
®
nécessaire. Le micrologiciel peut être
actualisé par USB avec l'accessoire
nécessaire. Des informations
2
d'exploitation peuvent être affichées
au moyen de LEDs.
Étendue de fonction complète seulement
activable avec accessoire.
Montage
L L N N DA+ DA-
LUXOMAT ® net
PS-DALISYS-USB-REG 92843
A
230 VAC, 50 / 60Hz
DALI
DALI max. 210 mA
B.E.G. Brück Electronic GmbH
Service USB
B C
TRAFFIC USB
Montage - Instructie
NL
Montagevoorbereiding
Werkzaamheden aan elektrische
!
installaties mogen enkel door
gekwalificeerde installateurs of
geschoold personeel uitgevoerd
worden en dit in overeenstemming
met de elektrotechnische regels.
Netspanning uitschakelen
!
alvorens te beginnen met de
montage.
Voor alle werkzaamheden aan de
!
sensor dient de voedingsspanning
te worden anderbroken!
DALI is niet SELV – De installatie-
!
voorschriften voor laagspanning
zijn van kracht.
Werkwijze
DALI-voeding met geïntegreerde USB-
interface voor montage op kaprail
Het apparaat wordt van netvoeding
voorzien en levert via de uitgang een
DALI-spanning van nominaal 16 VDC.
De maximale DALI-uitgangsstroom
bedraagt 210 mA. Via de geïnteg-
reerde USB-interface kunnen maximaal
64 DALI-voorschakelapparaten en
-stuureenheden worden geadresseerd,
gegroepeerd en ingesteld. Hiervoor is
een pc-programma (niet-meegeleverd
accessoire) of een extra apparaat uit
het B.E.G. LUXOMATnet
est pour cela
®
productassortiment vereist. De firmware
kan met het vereiste accessoire via USB
worden bijgewerkt. Via leds wordt infor-
matie over de werking weergegeven.
Volledige functionaliteit kan worden
geactiveerd met accessoires.
Montage
3.
DALISYS -
® ®
