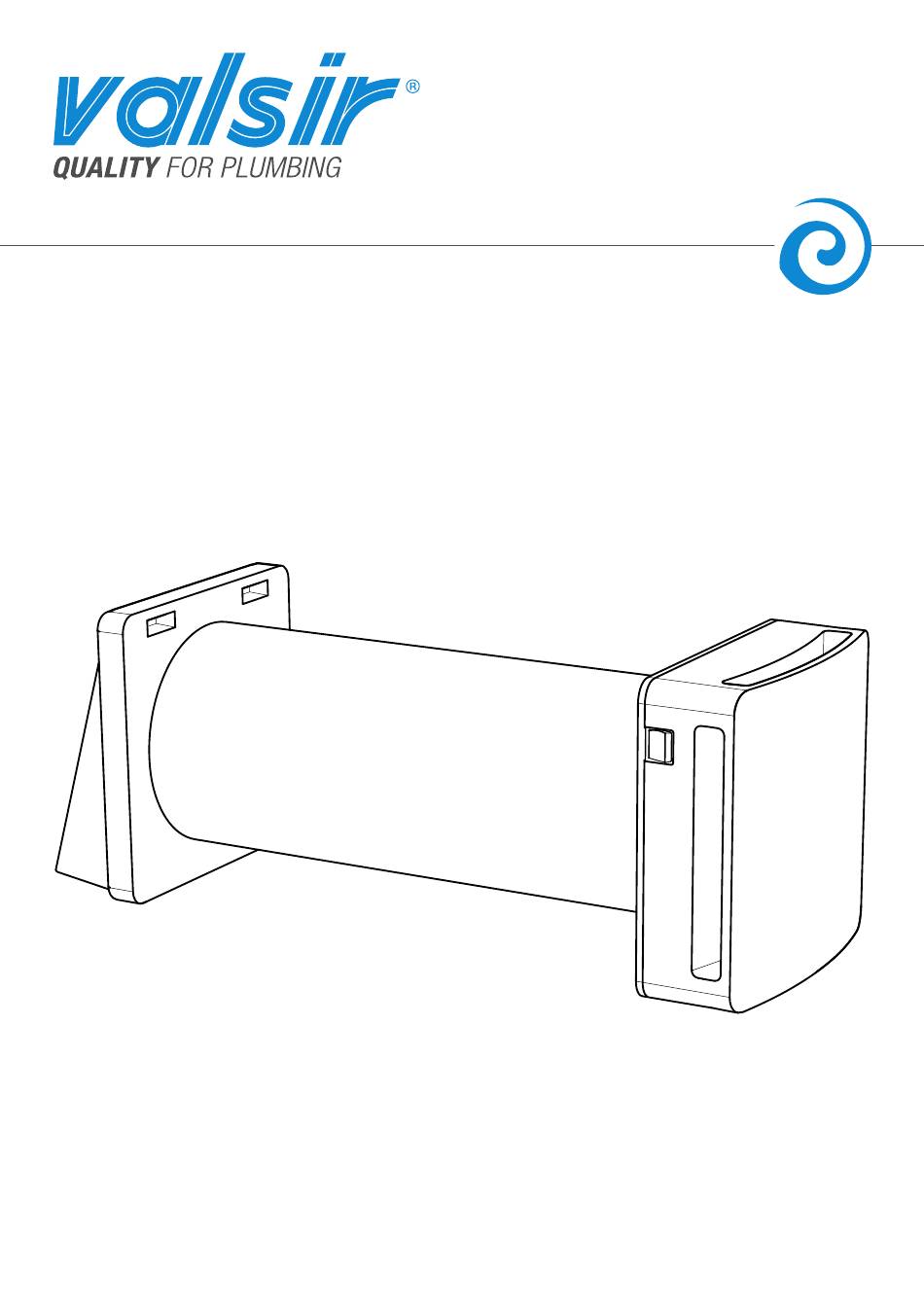

BREZZA60
MANUALE INSTALLAZIONE E MANUTENZIONE

Advertisement

Chapters

Table of Contents
loading

Summary of Contents for Valsir Brezza 60

  • Page 1 BREZZA60 MANUALE INSTALLAZIONE E MANUTENZIONE...

  • Page 2: Table Of Contents

    1. INSTALLAZIONE E MANUTENZIONE Destinazione d’uso Contenuto Parametri tecnici 1.3.1 Costruzione Installazione Collegamenti elettrici 1.5.1 Collegamento di un cavo di alimentazione proveniente dal muro 1.5.2 Collegamento di un cavo di alimentazione esterno 1.5.3 Collegamento alimentazione Brezza60 1.5.4 Comunicazione con prodotti Slave 1.6 Configurazione prodotti Master - Slave Conclusione del montaggio Manutenzione...

  • Page 3: Installazione E Manutenzione

    1. INSTALLAZIONE E MANUTENZIONE 1.1 Destinazione d’uso Questo manuale tecnico contiene descrizioni tecniche, operazioni di installazione, montaggio, manutenzione e dati tecnici esclusivamente rivolti al personale qualificato addetto alla installazione e manutenzione del prodotto. Il prodotto è costruito a regola d’arte e viene installato per dare la possibilità di un ricambio costante di aria all’interno della stanza.

  • Page 4: Parametri Tecnici

    Il recuperatore è classificato come prodotto di Classe II. Il grado di protezione è IPX4. Il recuperatore è stato progettato per installazioni in luoghi chiusi. Le temperature di esercizio sono comprese tra -20°C e 50°C con umidità relativa massima 80%. Figura 1.2 Brezza 60 (misure in mm). min 250 Tabella 1.1 Dati tecnici.

  • Page 5: Installazione

    1.4 Installazione L’installazione dell’apparecchio è destinata solo ed esclusivamente a personale qualificato. Assicurarsi che il collegamento di rete nel locale di installazione venga disconnesso prima delle operazioni elettriche di montaggio. L’apparecchio non deve essere installato in prossimità di tende, drappi, ecc. in quanto questi potrebbero comprometterne il corretto funzionamento.
  • Page 6 Indicazioni per il montaggio M = 400 mm X = M-Y La quota “M” non può essere inferiore a 250 mm, in questo caso la parete prevista non è consona all’installazione del prodotto. Adattare il tubo, se necessario, allo spessore della parete con strumenti adatti, in maniera opportuna.

  • Page 7: Collegamenti Elettrici

    Indicazioni per il montaggio Fissare a scatto sull’attacco a parete esterno (4e) il convogliatore esterno (5). 1.5 Collegamenti elettrici L’installazione dell’apparecchio è destinata solo ed esclusivamente a personale qualificato. Assicurarsi che la tensione di alimentazione del locale di installazione sia conforme all’alimentazione dichiarata sulla targa dati del prodotto.

  • Page 8: Collegamento Di Un Cavo Di Alimentazione Proveniente Dal Muro

    Con l’aiuto di uno strumento di misura di livello tracciare e realizzare i 4 fori per il fissaggio a parete del particolare attacco a parete interno (4i). Figura 1.5 Fissaggio a parete interno. A differenza del fissaggio a parete esterno, sulla parete interna è necessario portare i conduttori di alimentazione da connettere ai cavi spelati forniti insieme al prodotto.

  • Page 9: Collegamento Di Un Cavo Di Alimentazione Esterno

    1.5.2 Collegamento di un cavo di alimentazione esterno Indicazioni per il collegamento Rompere le linguette di plastica. Estrarre la morsettiera dal particolare fissaggio a parete interno e far passare i cavi attraverso l’apposita sede, fissare il fermacavo con le viti in dotazione. Fissare il particolare fissaggio a parete interno (4i) al muro ed effettuare i collegamenti elettrici come descritto nei paragrafi successivi.

  • Page 10: Collegamento Alimentazione Brezza60

    1.5.3 Collegamento alimentazione Brezza60 Indicazioni per il collegamento Prima di procedere con il collegamento è necessario che i cavi di alimentazione (linea e neutro) siano presenti in corrispondenza della zona appositamente ricavata nella parete. Munirsi del particolare fissaggio a parete interno (4i) e degli attrezzi necessari a connettere la rete di alimentazione alla morsettiera.

  • Page 11: Comunicazione Con Prodotti Slave

    1.5.4 Comunicazione con prodotti Slave Se è stato preventivato di installare uno o più prodotti in cascata all’unità principale o si intende predisporre la connessione per un futuro collegamento si faccia riferimento alle immagini di seguito per permettere la comunicazione tra l’unità principale ed i prodotti in cascata. Figura 1.7 Schema di comunicazione tra Master e Slave.

  • Page 12: Conclusione Del Montaggio

    1.7 Conclusione del montaggio Indicazioni per il montaggio Al termine del collegamento, reinserire la morsettiera e i cavi nell’apposito alloggiamento. Inserire lo scambiatore ceramico (7) con i relativi filtri (8), posizionandolo a metà del tubo da incasso (6). Fissare a scatto l’unità principale (3), insieme ai componenti serranda (2) e frontale estetico (1) già...

  • Page 13: Pulizia Filtri E Scambiatore

    1.8.1 Pulizia filtri e scambiatore Si consiglia la pulizia dei filtri (8) e dello scambiatore ceramico (7) ogni 3 mesi. Si consiglia il cambio dei filtri ogni 2 anni. Contattare il rivenditore per ricevere i filtri di ricambio. Segnalazione pulizia filtri e scambiatore. Ogni 2000 ore di funzionamento il prodotto interrompe il suo lavoro e l’indicatore luminoso posto in basso a destra emetterà...
  • Page 14 Indicazioni per la pulizia dei filtri e dello scambiatore Rimuovere i filtri (8) dalla loro sede e pulirli aspirando i residui di sporco tramite un’aspirapolvere o lavandoli con acqua corrente, asciugandoli accuratamente prima di riposizionarli. Nel caso i filtri (8) risultino usurati (periodo indicativo 2 anni) cambiarli richiedendoli nuovi al rivenditore.

  • Page 15: Pulizia Serranda E Ventola

    1.8.2 Pulizia serranda e ventola Indicazioni per la pulizia della serranda e della ventola Dopo aver effettuato la pulizia dei filtri e dello scambiatore riposizionarli nella loro sede. Prendere il gruppo unità principale (1 + 2 + 3) ed estrarre la particolare copertura estetica (1) estraendo prima i ganci superiori e di seguito quelli inferiori.

  • Page 16: Ripristino Del Prodotto Dopo La Pulizia

    1.8.3 Ripristino del prodotto dopo la pulizia Rimontare l’unità principale (3) insieme ai particolari serranda (2) e copertura estetica (1) sull’attacco a parete (4i). Attenzione: se si effettua la pulizia di più prodotti contemporaneamente, rimontare ciascuna unità principale in corrispondenza della sede da cui era stata rimossa, al fine di evitare problemi di comunicazione tra unità Master e unità...
  • Page 17 BREZZA60 INSTRUCTION AND MAINTENANCE MANUAL...
  • Page 18 1. INSTRUCTION AND MAINTENANCE 1.1 Intended use Content Technical parameters 1.3.1 Construction Installation Electrical connections 1.5.1 Connection of a supply cable coming from the wall 1.5.2 Connection of an external power cord 1.5.3 Brezza60 supply connections 1.5.4 Communication with Slave products 1.6 Configuration of Master - Slave products Assembly conclusion Maintenance...

  • Page 19: Instruction And Maintenance

    1. INSTRUCTION AND MAINTENANCE 1.1 Intended use This manual includes technical descriptions, installation instructions, assembly, maintenance and technical data exclusively directed to qualified personnel involved in the installation and maintenance of the product. The product is artistically made and installed to allow a constant air exchange inside the room. The recovery system can be generally installed in residential or public places.

  • Page 20: Technical Parameters

    The Heat Recovery System is categorized as a Class II product. The protection level is IPX4. The Heat Recovery System is designed for indoors installation. Working temperature is included between -20°C and 50°C with maximum relative humidity of 80%. Figure 1.2 Brezza 60 (dimensions mm). min 250 Table 1.1 Technical data.

  • Page 21: Installation

    1.4 Installation Installation must only be carried out by properly qualified personnel. Make sure that the main electrical supply in the installation room is disconnected before starting the electrical operations of assembly. The appliance must not be installed near curtains, drapes, etc. as these could compromise the correct working of the product.
  • Page 22 Assembly instructions M = 400 mm X = M-Y The quote “M” cannot be less than 250 mm. In this case the wall is not appropriate to install the product. If necessary adapt the duct, to the thickness of the wall with suitable tools, in the best way.

  • Page 23: Electrical Connections

    Assembly instructions Fix the external conveyor (5) on the external wall- mounting part (4e) till the complete assembly. 1.5 Electrical connections Installation must only be carried out by qualified person. Make sure that the voltage of the installation room is in compliance with the value declared on the product label.

  • Page 24: Connection Of A Supply Cable Coming From The Wall

    By using a measure level tool, mark and make four holes to fix on the wall the internal wall-mounting part (4i). Figure 1.5 Internal wall fixing. Unlike the external wall-mounting part, on the internal wall it is necessary to bring the power supply conductors to connect them to the stripped wires supplied with the product.

  • Page 25: Connection Of An External Power Cord

    1.5.2 Connection of an external power cord Connection instructions Break the plastic flaps. Extract the terminal box from the internal wall-mounting part and let the cables pass through the dedicated space, fix the power cord with the screws provided. Fix the internal wall-mounting part (4i) to the wall and make the electrical connections as described in the next paragraphs.

  • Page 26: Brezza60 Supply Connections

    1.5.3 Brezza60 supply connections Connection instructions Before proceeding with the connection, make sure that the wires (Live and Neutral) are inside the area specifically obtained in the wall. Take the internal wall-mounting part (4i) and the tools necessary to connect the main supply to the terminal box. Connect properly and safely the Live wires to the terminal block identified as “N”...

  • Page 27: Communication With Slave Products

    1.5.4 Communication with Slave products If you consider to install one or more products in sequence to the main unit or make the connection in the future, refer to the pictures below to allow the communication between the master unit and the products in sequence. Figure 1.7 Master and Slave communication diagram.

  • Page 28: Assembly Conclusion

    1.7 Assembly conclusion Assembly instructions After the connection, carefully arrange the terminal box and the cables in the proper compartment and insert the ceramic heat exchanger (7) with related filters (8), placing it in the middle of the recessed tube (6). Fix the main unit (3), with its shutter (2) and the cosmetic frontal cover (1) already assembled on it, on the internal wall- mounting part (4i) until complete assembly.

  • Page 29: Filters And Exchanger Cleaning

    1.8.1 Filters and exchanger cleaning We recommend to clean the filters (8) and the ceramic exchanger (7) every 3 months. We recommend to change the filters every 2 years. You can get the replacement through the retailer. Signaling filters and cleaning of the exchanger. Every 2000 hours of operation the product stops running and the indicator light placed in the bottom right will give a steady red light signal.
  • Page 30 Filters and exchanger cleaning instructions Remove the filters (8) from their location and clean them by using a vacuum cleaner or even washing them. Make sure that the filters are completely dry before being re-mounted on the unit. When the filters (8) are worn (roughly: 2 years) they need replacement.

  • Page 31: Impeller And Shutter Cleaning

    1.8.2 Impeller and shutter cleaning Impeller and shutter cleaning instructions Once the cleaning operation has been completed make sure to re-mount the filters and the heat exchanger in their location. Take the main unit group (1 + 2 + 3) and remove the cosmetic cover (1) by pulling out the upper hooks firstly and then the lower ones.

  • Page 32: Product Assembly After Cleaning

    If the product does not turn on, or in case of function problems such as strange noise, disconnect the product by setting on “0”, the “0/1” main switch placed on product side. Contact immediately your retailer and ask for assistance. VALSIR S.p.A. Località Merlaro, 2 25078 Vestone (BS) - Italy Tel.
