HƢỚNG DẪN SỬ DỤNG

MÁY CHẠY BỘ

USER'S MANUAL

ELECTRICAL TREADMILL

Model: MK-338

ĐỌC KỸ HƢỚNG DẪN TRƢỚC KHI SỬ DỤNG THIẾT BỊ.

PLEASE READ THE INSTRUCTION CAREFULLY BEFORE USING.

Table of Contents

Need help?

Do you have a question about the MK-338 and is the answer not in the manual?

Questions and answers

Summary of Contents for AirBike Sport MK-338

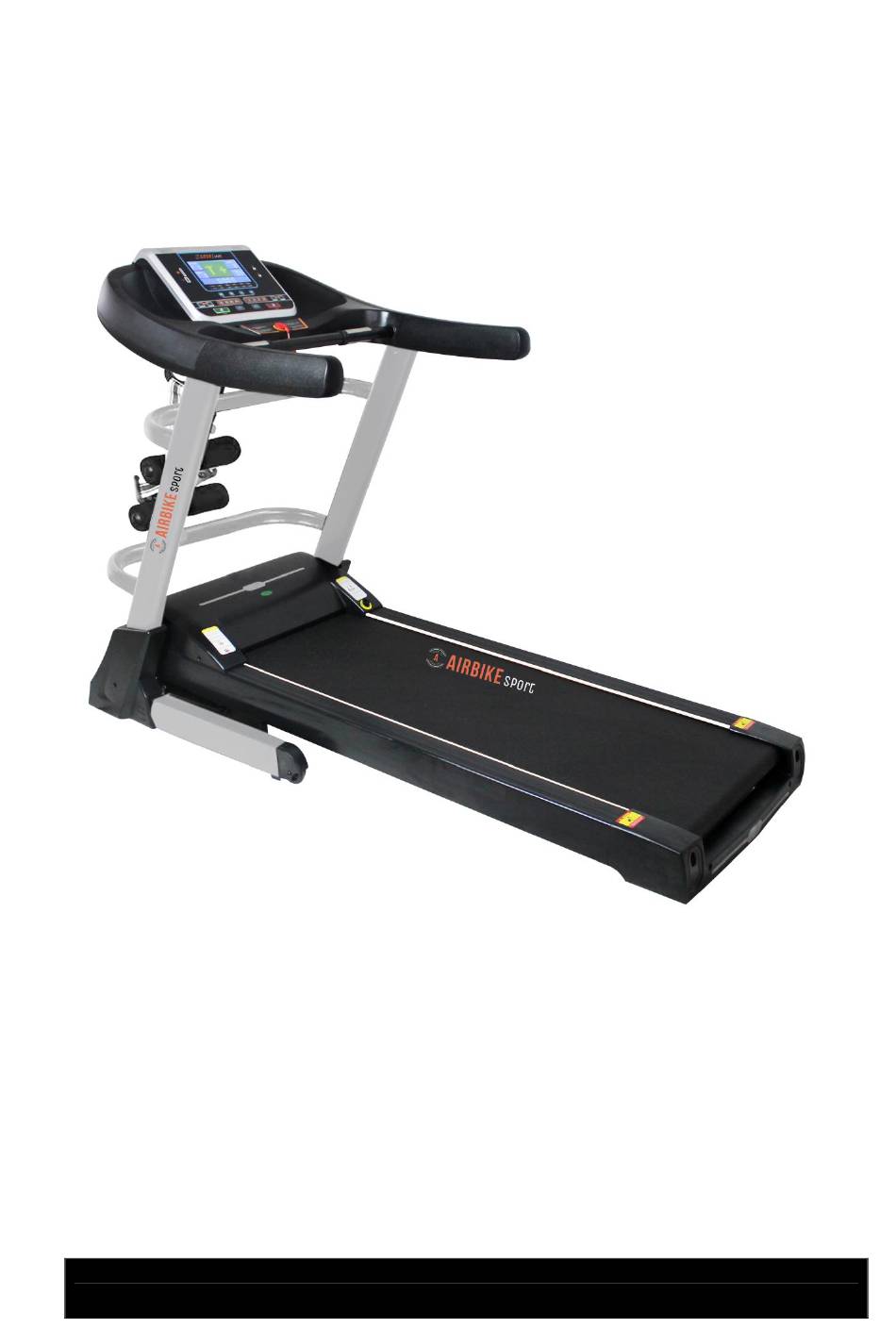

Page 1 HƢỚNG DẪN SỬ DỤNG MÁY CHẠY BỘ USER’S MANUAL ELECTRICAL TREADMILL Model: MK-338 ĐỌC KỸ HƢỚNG DẪN TRƢỚC KHI SỬ DỤNG THIẾT BỊ. PLEASE READ THE INSTRUCTION CAREFULLY BEFORE USING.
Page 2: Table Of Contents
MỤC LỤC / CONTENTS Hƣớng dẫn an toàn quan trọng ..................... 3 Important safety instruction ......................19 Cấu tạo sản phẩm .......................... 5 Product introduction........................21 Thông số kỹ thuật .......................... 5 Main technical parameters ......................21 Danh sách linh kiện ........................6 Accessories list ..........................
Page 3: Hƣớng Dẫn An Toàn Quan Trọng
HƢỚNG DẪN AN TOÀN QUAN TRỌNG Không bao giờ đƣợc sử dụng máy chạy bộ khi chƣa gắn khóa an toàn vào quần áo của bạn. THẬN TRỌNG: CẢNH BÁO: Để giảm nguy cơ bị điện giật và chấn thƣơng nghiêm trọng, vui lòng đọc tất cả các hƣớng dẫn, biện pháp phòng ngừa và...
Page 4  Trên 35 tuổi và thừa cân.  Phụ nữ đang mang thai hoặc đang trong thời kỳ cho con bú.  Bạn đang sử dụng máy điều hòa nhịp tim hoặc bất kỳ loại thiết bị y tế nào. 17.
Page 5: Cấu Tạo Sản Phẩm
CẤU TẠO SẢN PHẨM MÀN HÌNH LCD KHÓA AN TOÀN TAY VỊN KHUNG SƢỜN BỘ ĐA NĂNG NẮP BẢO VỆ ĐỘNG CƠ THẢM CHẠY NẮP BẢO VỆ THANH GIẢM SỐC KHUNG ĐƢỜNG BĂNG CHÂN ĐẾ CÁC THÔNG SỐ KỸ THUẬT CHÍNH 220V ±10% Nguồn điện Tần số...
Page 6: Danh Sách Linh Kiện
DANH SÁCH LINH KIỆN CHÚ Ý: MÁY PHẢI ĐƢỢC LẮP RÁP BỞI HAI NGƢỜI TRỞ LÊN Phụ kiện Số lƣợng Phụ kiện Số lƣợng Khung máy chính Khung chữ U Khung chức năng Đĩa xoay eo Máy massage Tạ tay M8×20 Lục giác 5mm M8×60...
Page 7: Hƣớng Dẫn Lắp Ráp
HƢỚNG DẪN LẮP RÁP Bƣớc 1:  Tháo bỏ toàn bộ bao bì, tem nhãn trƣớc khi lắp đặt. Lƣu ý: Máy phải đƣợc lắp đặt bởi 2 ngƣời trở lên.  Đặt khung chính trên mặt sàn bằng phẳng và ổn định. Sau đó dựng phần khung sƣờn 2 bên lên.
Page 8: Khởi Động Làm Nóng
KHỞI ĐỘNG LÀM NÓNG Trƣớc khi sử dụng máy chạy bộ, tốt nhất bạn nên dành 5 -10 phút để thực hiện các bài tập khởi động làm nóng. Căng cơ trƣớc khi luyện tập thể dục sẽ cải thiện tính linh hoạt của cơ thể và giảm các chấn thƣơng có...
Page 9 HƢỚNG DẪN VẬN HÀNH I. Hƣớng dẫn khởi động và tắt máy Để đảm bảo sự an toàn của ngƣời dùng, máy chạy bộ phải đƣợc kết nối với ổ cắm điện nối đất khi máy đang hoạt động. 1/. Kết nối máy với nguồn điện 220V/50Hz và bật công tắc nguồn (đèn chuyển sang màu đỏ). Công tắc nguồn của máy chạy bộ...
Page 10 III. Hƣớng dẫn gập máy 1/. Gập máy lên Việc gập máy đƣợc thực hiện dễ dàng hơn với sự hỗ trợ của xi-lanh trợ lực. Sau khi máy chạy bộ đã dừng hoàn toàn và đã ngắt kết nối máy với nguồn điện, chỉ cần gấp phần đƣờng chạy lên. Khi bạn nghe thấy tiếng ―Click‖, phần đƣờng chạy đã...
Page 11 IV. Bảng điều khiển Màn hình LCD Cổng kết nối USB Jack cắm tai nghe Phím Phím tăng/giảm tăng/giảm độ dốc tốc độ Phím tắt Phím tắt tăng/giảm tăng/giảm độ tốc độ dốc Dừng Bắt đầu Chế độ Chƣơng trình V.
Page 12 3. Các phím trên bảng điều khiển Bao gồm: A. 4 phím tắt lựa chọn tốc độ (3, 6, 9, 12) 4 phím tắt lựa chọn độ dốc (3, 6, 9, 12) B. Bắt đầu C. Dừng D. Lựa chọn chƣơng trình E.
Page 13 (c). Chƣơng trình A. Nhấn phím ―PROGRAM‖, lựa chọn các chƣơng trình từ P1-P12, và màn hình sẽ hiển thị thời gian tập luyện là 30:00 phút. Bạn có thể điều chỉnh tốc độ bằng cách nhấn phím ―▼‖ hoặc ―▲‖, hoặc bạn cũng có...
Page 14 2. Cách đo nhịp tim Hai tay vịn chặt vào cảm biến nhịp tim trên thanh chắn ngang hai tay vịn, sau khoảng 5 giây, màn hình sẽ hiển thị giá trị nhịp tim của bạn. Lƣu ý: Giá trị đo nhịp tim này chỉ mang tính chất tham khảo khi tập luyện. Không sử dụng trong mục đích y tế.
Page 15 (1). Kiểm tra công suất tải trƣớc khi tập luyện; kiểm tra vị trí của khóa an toàn.. (2). Trong quá trình tập luyện với tình huống bất thƣờng, có thể kéo khóa an toàn để dừng máy chạy bộ. Đặt lại khóa an toàn vào đúng vị trí của nó để thiết lập lại máy. (3).
Page 16 Cách điều chỉnh: Sau vài phút quay không tải, độ lệch của băng chạy không thể tự động phục hồi. Nếu không đƣợc khôi phục, bạn có thể điều chỉnh nó bằng lục giác 6 mm trong bộ công cụ, xoay theo chiều kim đồng hồ...
Page 17 XỬ LÝ SỰ CỐ LỖI NGUYÊN NHÂN GIẢI PHÁP Kiểm tra và kết nối máy với nguồn diện A) Chƣa kết nối với nguồn điện 220V/50Hz Bật công tắc nguồn ở phía cuối của băng B) Công tắc nguồn không bật chạy Màn hình không C) Bo mạch bị...
Page 18 HƢỚNG DẪN QUÉT MÃ QR ĐĂNG KÝ BẢO HÀNH Cách 1: Quét mã QR bằng Zalo - Mở ứng dụng Zalo. - Click vào dấu ( + ) - Click vào ―Quét mã QR‖ - Di chuyển vùng quét đến mã QR - Click vào ―...
Page 19 Sau khi cài đặt xong bạn mở phần mềm chụp hình ra và chuyển camera đến mã QR sau đó bạn sẽ nhận đƣợc thông báo, bạn hãy click vào ― Kết nối ‖ và làm theo hƣớng dẫn Cách 3: Quét mã QR trên hệ điều hành Androi với Google Assistant Hƣớng dẫn sử...
Page 20 IMPORTANT SAFETY INSTRUCTION Never use the treadmill before securing the safety key clip to your clothing. CAUTION: CAUTION: To reduce the risk of electric shock and serious injury, please read all important safety instructions, precautions and warnings before using your treadmill. It is the responsibility of the owner to ensure that all users of this treadmill are adequately informed.
Page 21  Women who are pregnant or in breast feeding period.  If you are using pacemaker or any kind of medical equipment. 17. Unplug the power cord before operating this treadmill. 18. Do not lift or move this treadmill unless it is in the upright folded position with the lock latch secure.
Page 22 PRODUCT INTRODUCTION LCD SCREEN SAFETY LOCK HANDRAIL MAIN FRAME MOTOR COVER MASSAGE RUNNING BELT SIDE COVER SPRING SHOCK ABSORBER SIDE RAIL END CAP MAIN TECHNICAL PARAMETERS 220V ±10% Voltage Frequency 50 Hz Running belt 1300 x 480 mm Time, Speed, Distance, Calories, Pulse, USB, Features Mp3, LCD screen Speed range...
Page 23 ACCESSORIES LIST ATTENTION: THE MACHINE MUST BE ASSEMBLY BY TWO PEOPLE OR MORE. Accesories Quantity Accesories Quantity Main frame U-shape pipe Function stand Waist twisting disc Massager Dumbbel M8×20 5mm wrench M8×60 6mm wrench M8×75 Wrench Screwdriver M8 nut Silicone oil Flat washer Safety key User’s manual...
Page 24 ASSEMBLE INSTRUCTION Step 1:  Remove all packaging and labels before installation. Note: The machine must be installed by 2 or more people.  Place the main frame on a flat and stable floor. Raise the stand tube, and fasten them to the frame with 2pcs M8x20 and 2pcs M8x60 with washers.
Page 25: Exercise Guidelines
EXERCISE GUIDELINES Before using your treadmill, it is best to take 5 -10 minutes doing warm up stretching exercises. Stretching prior to exercise will improve flexibility and reduce chances of exercise related injury. 1. Downward stretch The body bends forward slowly so that the back and shoulders relaxed, hands to touch the toes as far as possible.
Page 26: Operation Instruction
OPERATION INSTRUCTION I. Start-up and shutdown instructions To ensure the safety of users, the treadmill must be connected to a grounded electrical outlet when the machine is in operation. 1/. Connect the treadmill to a 220V/50Hz power source and turn on the power switch (the light turns red).
Page 27 III. Folding instructions 1/. Fold the treadmill up Folding is made easier with the help of a power cylinder. Once the treadmill has come to a complete stop and has disconnected from the power source, simply fold the treadmill up. When you hear ―Click‖...
Page 28 IV. Control panel LCD screen connector Headphone jack Speed Incline increase/ increase/ decrease decrease keys keys Quick Quick speed incline keys keys Stop Mode Start Programs V. General introduction 1. Some terms used in the manual: Treadmill’s parameters: SPEED Exercise parameter: DISTANCE, CALORIES, TIME, HEARTRATE (PULSE). Exercise mode: manual, mode and program.
Page 29 3. Keys on the control panel Include: A. 4 quick speed keys (3, 6, 9, 12) 4 quick incline keys (3, 6, 9, 12) B. Start C. Stop D. Program selection E. Select exercise mode 4. Parameters A. Voltage: 220V / 50 Hz B.
Page 30 (c). Program A. Press ―PROGRAM‖, select the program from P1-P12, and the display will show the workout time as 30:00 minutes. You can adjust the speed by pressing the ―+‖ or ―-‖ key, or you can also use the preset speed for each program. Then press the ―START‖ key, the treadmill will start running at first speed and increase incline after three seconds countdown.
Page 31 2. How to measure heart rate Grip your hands firmly on the heart rate sensor of the handrails, after about 5 seconds, the screen will display your heart rate value. Note: This heart rate measurement value is for reference only when exercising. Do not use for medical purposes.
Page 32: Cleaning And Maintenance
(2). In the course of exercise with the abnormal situation, can pull of the safety key to stop the treadmill. Re-place the safety lock to reset and wait for input command. (3). Non-professionals are not allowed to dissemble or repair to avoid damage to the treadmill. CLEANING AND MAINTENANCE I.
Page 33 After few minutes no-load rotation, the deviation can not be automatically restored. If not recover, may adjust it with the 6mm hex key in the Tool Kit, to circle for a quarter of a gradual adjustment. See the figure below: If deviate to the left, then adjust the If deviate to the right, then adjust 如果跑带左偏, 则顺时针调节左...
Page 34 TROUBLESHOOTING PROBLEMS FAULT REASON SOLUTION Check and connect the machine to A) Not connected to the power supply 220V/50Hz power source Turn on the power switch at the end of the B) Power switch does not turn on running belt The screen is not C) Circuit board is damaged Contact the service center...
Page 35: Instruction Of Scanning Qr Code
INSTRUCTION OF SCANNING QR CODE Method 1: Scaning QR code by Zalo (Vietnam app) Open Zalo. - Click ( + ) and select Scan QR code Move the camera to QR code - Click ― Yes ‖ to redirect to the warranty registration page Method 2: Scan QR code on iphone with iOS11 - Activate scanning QR code by camera: Go to Settings >...
Page 36 After completed install, open camera and move the camera to QR code, then you will receive a notification, please click "Connect" and follow the instructions Method 3: Scan QR code on Android with Google Assistant Instructions for using Google Assistant on Android. Hold the Home button to After clicking on the icon Click the "Start"...
