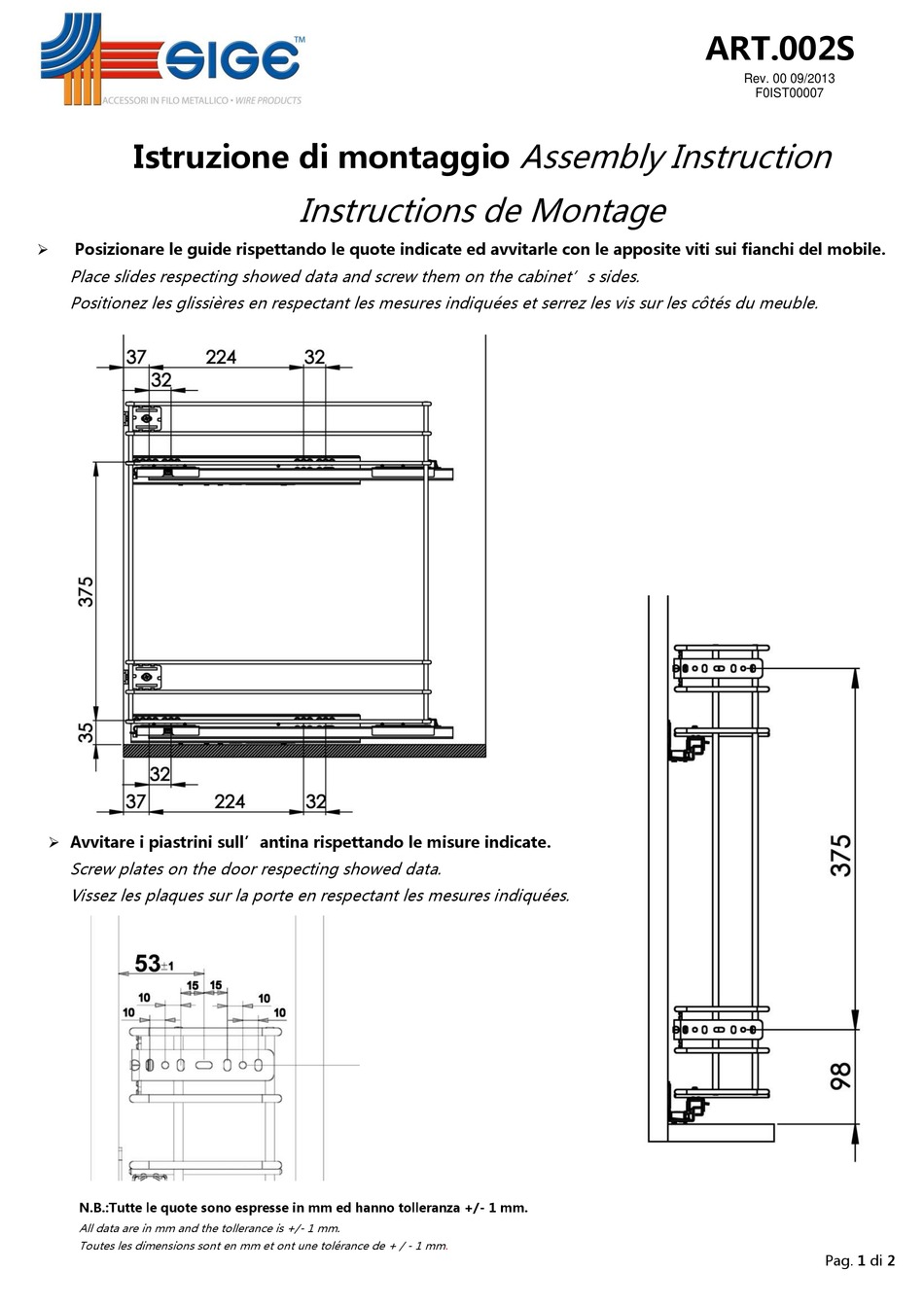

SIGE 002S Assembly Instruction

Istruzione di montaggio

Posizionare le guide rispettando le quote indicate ed avvitarle con le apposite viti sui fianchi del mobile.



Place slides respecting showed data and screw them on the cabinet's sides.

Positionez les glissières en respectant les mesures indiquées et serrez les vis sur les côtés du meuble.

 Avvitare i piastrini sull'antina rispettando le misure indicate.

Screw plates on the door respecting showed data.

Vissez les plaques sur la porte en respectant les mesures indiquées.

N.B.:Tutte le quote sono espresse in mm ed hanno tolleranza +/- 1 mm.

All data are in mm and the tollerance is +/- 1 mm.

Toutes les dimensions sont en mm et ont une tolérance de + / - 1 mm

Instructions de Montage

Assembly Instruction

ART.002S

Rev. 00 09/2013

F0IST00007

Pag. 1 di 2

Table of Contents

Need help?

Do you have a question about the 002S and is the answer not in the manual?

Page 1 ART.002S Rev. 00 09/2013 F0IST00007 Assembly Instruction Istruzione di montaggio Instructions de Montage Posizionare le guide rispettando le quote indicate ed avvitarle con le apposite viti sui fianchi del mobile.  Place slides respecting showed data and screw them on the cabinet’s sides.
Page 2 ART.002S Rev. 00 09/2013 F0IST00007  Montaggio cesto su guide Basket assembly on the slides Assemblage panier sur glissières  Una volta montata l’antina effettuare le regolazioni agendo sulle varie viti Once assembled the door adjust it by acting on the various screw Une fois monté...
