Genius JLC 433 Quick Start Manual

ITALIANO
1. SISTEMA JLC 433 MHZ
La ricevente è una ricevente monocanale "ROLLING CODE" capace di memorizzare
fino a 250 codici.
2. CARATTERISTICHE TECNICHE
MODELLO TX KILO 433 (AMIGO, AMIGOLD)
Tesnsione di alimentazione
Corrente assorbita
N° canali max.
Trasmettitori memorizzabili
Frequenza di ricezione
Temperatura d'esercizio
Portata nominale
Grado di protezione
Dimensioni
Uso esclusivo
Questo prodotto è conforme alla direttiva 99/05/CEE
Prodotto notificato in tutti i paesi dell'UE
* Fattori esterni, quali la presenza di disturbi nell'etere, ostacoli nel raggio
d'azione, il livello di carica delle batterie del trasmettitore possono influenzare
notevolmente la portata nominale.
3. DESCRIZIONE DEL FUNZIONAMENTO
Il sistema JLC si basa sull'autoapprendimento iniziale, da parte della ricevente, di un
"codice impianto" provveniente da un trasmettitore.
La ricevente riconosce e memorizza solo trasmettitori aventi lo stesso codice impianto,
anche se il codice seriale è differente, quindi ogni trasmettitore deve apprendere il codice
impianto dal trasmettitore utilizzato per memorizzare la ricevente. La memorizzazione
dei trasmettitori sulla ricevente avviene in autoapprendimento, alla seconda attivazione
consecutiva del canale.Nel funzionamento normale il trasmettitore viene riconosciuto
immediatamente dalla ricevente.
Dopo 32 attivazioni a vuoto è necessario risincronizzare il sistema premendo due
volte consecutive (entro 5 secondi) il pulsante corrispondente al canale che deve
essere risincronizzato.
4. COLLEGAMENTO DELLA RICEVENTE
La ricevente è dotata di un modulo per l'inserimento rapido sulle centrali (Fig.1 rif.A).
Per il collegamento della ricevente agire come di seguito, con riferimento alla Fig.1:
• Morsetto "1": segnale dell'antenna. Collegare a questo morsetto il cavo dell'antenna
esterna o l'antenna interna.
• Morsetto "2": schermatura dell'antenna. A questo morsetto deve essere collegata la
schermatura del cavo provveniente dall'antenna esterna. L'antenna interna non ha
schermatura, quindi il morsetto sarà libero.
5. SEQUENZA DI PROGRAMMAZIONE
1) Dopo aver effettuato tutti i collegamenti necessari alimentare l'impianto.
2) Utilizzare un trasmettitore per impostare il "codice impianto" sulla ricevente (vedi
"codifica impianto").
3) Utilizzare lo stesso trasmettitore per impostare il codice impianto su altri trasmettitori.
4) I trasmettitori codificati verranno memorizzati automaticamente nella ricevente
semplicemente attivando due volte consecutive (entro un tempo massimo di 5
secondi) il canale del trasmettitore.
6. CODIFICA IMPIANTO
1) Premere contemporaneamente i pulsanti P1 e P2 del trasmettitore (Fig.2) e rilasciarli
quando il led lampeggia (dopo circa un secondo).
2) Premere e mantenere premuto sulla ricevente il pulsante di programmazione
corrispondente al canale che si vuole memorizzare (Fig.1 rif.B).
3) Premere e mantere premuto il pulsante del trasmettitore.
4) Prima di rilasciare il pulsante di apprendimento sulla ricevente verificare
l'accensione a luce fissa del led per un paio di secondi, a conferma dell'avvenuta
memorizzazione del "codice impianto". Rilasciare il pulsante di programmazione.
5) Rilasciare il pulsante del trasmettitore.
7. CANCELLAZIONE
Attenzione: eseguendo questa procedura, il "codice impianto" e tutti i codici
seriali memorizzati, relativi ai trasmettitori, verranno cancellati!
• Premere e mantenere premuto il pulsante di programmazione: il led inizia a
lampeggiare;
• Dopo 10 secondi il led inizia a lampeggiare più velocemente;
• Dopo altri 10 secondi il led si accende a luce fissa per 5 secondi, per poi spegnersi;
• Allo spegnimento del led, rilasciare il pulsante di apprendimento.
Nota: Se il pulsante viene rilasciato durante il lampeggio del led (lento o veloce),
la cancellazione non viene eseguita.
8. DESCRIZIONE ETICHETTA (FIG.3)
Nome produttore Leggere le istruzioni
codice identificativo del modello Smaltire secondo le direttive vigenti
Numero identificativo del lotto di
Riferimento al notified body
produzione
ENGLISH
1. JLC 433 MHZ SYSTEM
The receiver is a mono-channel receiver "ROLLING CODE", able to store up to 250
codes.
2. TECHNICAL SPECIFICATIONS
TX MODEL KILO 433 (AMIGO, AMIGOLD)
Power supply voltage
Absorbed current
Max number of channels
Storable transmitters
Reception frequency
Operating temperature
Nominal range
Protection class
Dimensions
Exclusive use
This product conforms to Directive 99/05/EEC
Product notified in all E.C. countries.
* External factors, such as disturbances in the air, obstacles within the range
of action, and the charge level of the transmitter batteries can considerably
influence nominal capacity.
3. DESCRIPTION OF OPERATION
The JLC system is based on initial self-learning, by the receiver, of a "system code"
originating from a transmitter.
The receiver recognises and stores only transmitters with the same system code, even
if the serial code is different. Therefore, every transmitter must learn the system code
from the transmitter used for memory-storing the receiver. The receiver stores the
transmitters during self-learning when the channel is activated for the second successive
time. Under normal operation, the transmitter is immediately recognised by the receiver.
After 32 failed activations, the system must be re-synchronised by pressing twice (within
5 seconds) the push-button for the channel to be re-synchronised.
4. CONNECTING THE RECEIVER
The receiver is equipped with a module for quick-fit on the control units (Fig.1 ref.A ).
Instructions for connecting the receiver, with reference to Fig 1:
• Terminal "1": the antenna's signal. Connect the cable of the external and internal
antenna to this terminal.
• Terminal "2": the antenna's shield. Connect the shield of the cable from the external
antenna to this terminal. The internal antenna is not shielded and, therefore the
terminal will be free.
5. PROGRAMMING SEQUENCE
1) After making all the necessary connections, power up the system.
2) Use a transmitter to set the "system code" on the receiver (see "system coding").
3) Use the same transmitter to set the system code on the other transmitters.
4) Coded transmitters are stored automatically in the receiver simply by activating two
consecutive times (within a maximum time of 5 seconds) the transmitter's channel.
6. SYSTEM CODING
20/30V
5 mA
1) Simultaneously press push-buttons P1 and P2 of the transmitter (Fig.2) and release
1
them when the LED flashes (after about one second);
250
2) On the receiver, press and hold down the programming push-button corresponding
433.92 Mhz ±200 Khz
to the channel you wish to store in the memory (Fig.1Ref B).
-20°C +55°C 3) Press and hold down the push-button of the transmitter.
4) Before releasing the learning push-button on the receiver, check if the LED lights
50 m *
steadily for a couple of seconds to confirm the "system code" was stored in the
IP 44
memory. Release the programming push-button.
55 x 53 mm
5) Release the transmitter push-button.
Apricancello
7. CANCELLATION
Attention: if you run this procedure, the "system code" and all the stored serial
codes for the transmitters, will be cancelled.
• Press and hold down the programming push-button: the LED begins to flash;
• After 10 seconds, the LED begins to flash more quickly;
• After another 10 seconds, the LED lights steadily for 5 seconds, and then goes off;
• When the LED goes off, release the learning push-button.
Note: If the push-button is released while the LED is flashing (slow or fast),
the cancellation is not effected.
8. DESCRIPTION OF THE LABEL (FIG. 3)
Neme of producer
Model identification code
Identification number of the produc-
tion batch
FRANÇAIS
1. SYSTÈME JLC 433 MHZ
Le récepteur est un récepteur monocanal "ROLLING CODE" capable de mémoriser
jusqu'à 250 codes.
2. CARACTÉRISTIQUES TECHNIQUES
TX RECEPTEUR
Tension d'alimentation
Courant absorbé
N° max. canaux
Émetteurs mémorisables
Fréquence de réception
Température de fonctionnement
Portée nominale
Degré de protection
Dimensions
Usage exclusif
Ce produit est conforme à la directive 99/05/CEE
Produit notifié dans tous le pays de l'U.E.
* Des facteurs externes comme la présence de perturbations sur le réseau,
des obstacles dans le rayon d'action, le niveau de charge des batteries de
l'émetteur peuvent influencer de façon remarquable la portée nominale.
3. DESCRIPTION DU FONCTIONNEMENT
Le système JLC se base sur l'auto-apprentissage initial, de la part du récepteur, d'un
"code installation" en provenance d'un émetteur.
Le récepteur reconnaît et mémorise uniquement des émetteurs ayant le même code
installation, même si le code série est différent; ainsi, chaque émetteur doit apprendre le
code installation sur l'émetteur utilisé pour mémoriser le récepteur. La mémorisation des
émetteurs sur le récepteur se produit en auto-apprentissage, à la deuxième activation
consécutive du canal. Pendant le fonctionnement normal, l'émetteur est immédiatement
reconnu par le récepteur.
Après 32 activations à vide, synchroniser de nouveau le système en appuyant deux
fois de suite (dans un délai de 5 secondes) sur le poussoir correspondant au canal
à synchroniser.
4. RACCORDEMENT DU RÉCEPTEUR
Le récepteur est doté d'un module pour le branchement rapide sur les centrales
(Fig. 1 réf. A).
• Borne "1": signal de l'antenne. Raccorder à cette borne le câble de l'antenne externe
ainsi que l'antenne interne.
• Borne "2": blindage de l'antenne. Raccorder à cette borne le blindage du câble en
provenance de l'antenne externe. L'antenne interne n'a pas de blindage, la borne
sera donc libre.
5. SÉQUENCE DE PROGRAMMATION
1) Après avoir effectué tous les raccordements nécessaires, alimenter l'installation.
2) Utiliser un émetteur pour programmer le "code installation" sur le récepteur (voir
"codage installation").
3) Utiliser le même émetteur pour programmer le code installation sur d'autres
émetteurs.
4) Les émetteurs codés seront mémorisés automatiquement sur le récepteur
simplement en activant deux fois de suite (dans un délai maximum de 5 secondes)
le canal de l'émetteur.
20/30V
6. CODAGE INSTALLATION
5 mA
1
1) Appuyer simultanément sur les poussoirs P1 et P2 de l'émetteur (Fig. 2) et les
250
relâcher quand la led clignote (au bout d'une seconde environ).
433.92 Mhz ±200 Khz
2) Appuyer et maintenir enfoncé sur le récepteur le poussoir de programmation
-20°C +55°C correspondant au canal qu'on souhaite mémoriser (Fig. 1 réf. B).
3) Appuyer et maintenir enfoncé le poussoir de l'émetteur.
50 m *
4) Avant de relâcher le poussoir d'apprentissage sur le récepteur, vérifier l'allumage
IP 44
fixe de la led pendant deux secondes, pour confirmer la mémorisation du "code
55 x 53 mm
installation". Relâcher le poussoir de programmation.
Gate Opening
5) Relâcher le poussoir de l'émetteur.
7. EFFACEMENT
Attention: en exécutant cette procédure, le "code installation" et tous les codes
série mémorisés, relatifs aux émetteurs, seront effacés!
• Appuyer et maintenir enfoncé le poussoir de programmation: la led commence
à clignoter;
• Au bout de 10 secondes, la led commence à clignoter plus rapidement;
• Au bout de 10 secondes supplémentaires, la led s'allume fixe pendant 5 secondes,
puis s'éteint;
• Lorsque la led s'éteint, relâcher le poussoir d'apprentissage.
Remarque: Si on relâche le poussoir durant le clignotement de la led (lent ou
rapide), l'effacement n'est pas exécuté.
8. DESCRIPTION ÉTIQUETTE (FIG. 3)
Name du producteur
Code d'identification du modèle
Numéro d'indentification udu lot de
production
ESPAÑOL
1. SISTEMA JLC 433 MHZ
La receptora es una receptora monocanal "ROLLING CODE" capaz de memorizar
hasta 250 códigos.
2. CARACTERÍSTICAS TÉCNICAS
MODELO TX
Tensión de alimentación
Corriente absorbida
N° máximo de canales
Transmisores memorizables
Frecuencia de recepción
Temperatura de funcionamiento
Capacidad nominal
Grado de protección
Dimensiones
Uso exclusivo
Este producto cumple con la directiva 99/05/CEE
Producto notificado en todos los países del la Comunidad Europea
* Factores externos, como la presencia de perturbaciones en el éter, obstáculos
en el radio de acción o el nivel de carga de las baterías del transmisor, pueden
influir notablemente en la capacidad nominal.
3. DESCRIPCIÓN DEL FUNCIONAMIENTO
El sistema JLC se basa en el autoaprendizaje inicial, por parte de la receptora, de un
"código equipo" proveniente de un transmisor.
La receptora sólo reconoce y memoriza transmisores con el mismo código equipo,
aunque el código serial sea diferente, por tanto cada transmisor debe aprender, del
transmisor utilizado para memorizar la receptora, el código equipo. La memorización
de los transmisores en la receptora se realiza en autoaprendizaje, cuando se activa
por segunda vez consecutiva el canal. En el funcionamiento normal el transmisor es
reconocido inmediatamente por la receptora.
Después de 32 activaciones en vacío hay que volver a sincronizar el sistema presionando
Read the instructions
dos veces consecutivas (antes de 5 segundos) el pulsador correspondiente al canal
Observe the current regulations for a
que se ha de sincronizar de nuevo.
correct disposal
4. CONEXIÓN DE LA RECEPTORA
Notified body reference
La receptora está provista de un módulo para el acoplamiento rápido en la central
(Fig. 1 ref. A)
• Borne "1": señal de la antena. Conecten a este borne el cable de la antena externa
y la antena interna.
• Borne "2": blindaje de la antena. A este borne hay que conectar el blindaje del cable
proveniente de la antena externa. La antena interna no tiene blindaje, por lo tanto
el borne estará libre.
5. SECUENCIA DE PROGRAMACIÓN
1) Después de haber realizado todas las conexiones necesarias, hagan llegar la
KILO 433 (AMIGO, AMIGOLD)
alimentación al equipo.
20/30V
2) Utilicen un transmisor para programar el "código equipo" en la receptora (véase
"codificación equipo").
5 mA
3) Utilicen el mismo transmisor para programar el código equipo en otros transmisores.
1
4) Los transmisores codificados se memorizarán automáticamente en la receptora
250
simplemente activando dos veces consecutivas (antes de un tiempo máximo de 5
433.92 Mhz ±200 Khz
segundos) el canal del transmisor.
-20°C +55°C
50 m * 6. CODIFICACIÓN EQUIPO
IP 44

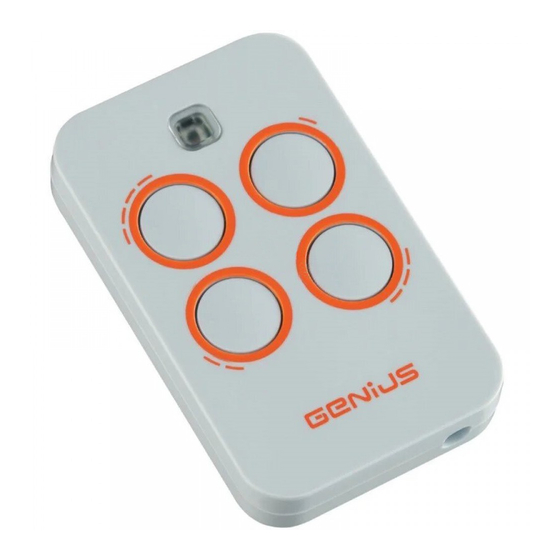

1) Presionen simultáneamente los pulsadores P1 y P2 del transmisor (Fig. ) y
55 x 53 mm
suéltenlos cuando el diodo destelle (después de aproximadamente un segundo).
Ouverture portails
2) Presionen y mantengan presionado en la receptora el pulsador de programación
correspondiente al canal que se quiere memorizar (Fig.1 Ref.B).
3) Presionen y mantengan presionado el pulsador del transmisor.
4) Antes de soltar el pulsador de aprendizaje en la receptora comprueben que el
diodo se encienda con luz fija durante un par de segundos, hecho que confirma
que el "código equipo" se ha memorizado. Suelten el pulsador de programación.
5) Suelten el pulsador del transmisor.
7. CANCELACIÓN
Atención: ¡con este procedimiento, el "código equipo" y todos los códigos
seriales memorizados, relativos a los transmisores, se cancelarán!
• Presionen y mantengan presionado el pulsador de programación: el diodo empieza
a destellar.
• Transcurridos 10 segundos el diodo empieza a destellar más rápidamente.
• Transcurridos otros 10 segundos el diodo se enciende con luz fija durante 5 segundos,
para apagarse a continuación.
• Cuando el diodo se apaga, suelten el pulsador de aprendizaje.
Nota: Si el pulsador se suelta durante el destello del diodo (lento o rápido), la
cancelación no se realiza.
8. DESCRIPCIÓN DE LA ETIQUETA (FIG. 3)
Nombre de productor
Código de identificación del modelo
Número de idenficación del lote de
producción
DEUTSCH
1. SYSTEM JLC 433 MHZ
Der Empfänger ist ein Einkanal-Empfänger "ROLLING CODE", der in der Lage ist, bis
zu 250 Codes zu speichern. einkanaligen
2. TECHNISCHE DATEN
MODEL TX
Versorgungsspannung
Leistungsaufnahme
Höchstanzahl der Kanäle
Speicherbare Sender
Empfangsfrequenz
Temperatur am Aufstellungsort
Nennreichweite
Schutzart
Abmessungen
Sachgemäße Anwendung
Dieses Produkt entspricht der Richtlinie 99/05/EWG
Ausschließlich in Torantriebbereich anzuwenden Dieses Produkt ist allen EU-Länder
notifiziert worden.
* Äußere Faktoren wie Störungen im Äther, Hindernisse im Aktionsradius
sowie Ladestand der Batterien des Senders können die Nennreichweite
erheblich beeinflussen.
3. BESCHREIBUNG DER FUNKTIONSWEISE
Das System JLC beruht auf dem anfänglichen Selbstlernverfahren von Seiten des
Empfängers eines von einem Sender gesendeten "Anlagencodes".
Der Empfänger erkennt und speichert nur Sender mit demselben Anlagencode, auch
wenn der Seriencode unterschiedlich ist. Jeder Sender muss somit den Anlagencode
von dem Sender erlernen, der für die Speicherung des Empfängers eingesetzt wurde.
Die Speicherung der Sender auf dem Empfänger erfolgt durch Selbstlernverfahren bei
der zweiten, aufeinander folgenden Aktivierung des Kanals. Beim normalen Betrieb
wird der Sender unmittelbar vom Empfänger erkannt.
Lire les instruction
Nach 32 ergebnislosen Aktivierungen ist eine neue Synchronisation des Systems
Éliminer selon les directives en vigueur
erforderlich: Hierzu ist zwei Mal hintereinander (innerhalb von 5 Sekunden) die dem
Référence organisme notifié (noti-
erneut zu synchronisierenden Kanal entsprechende Taste zu drücken.
fied body)
4. ANSCHLUSS DES EMPFÄNGERS
Der Empfänger ist mit einem Modul für den Schnelleinsatz auf die Steuerzentralen
(Abb. 1, Bez. A) .
• Klemme "1": Antennensignal. An diese Klemme das Kabel der externen Antenne und
KILO 433 (AMIGO, AMIGOLD)
20/30V
5 mA
1
250
433.92 Mhz ±200 Khz
-20°C +55°C
50 m *
IP 44
55 x 53 mm
abrepuertas
Leer las instrucciones
Eliminar segúndo las derectivas vi-
gentes
Referencia orgaanismo notificado
(notified body)
KILO 433 (AMIGO, AMIGOLD)
20/30V
5 mA
1
250
433.92 Mhz ±200 Khz
-20°C +55°C
50 m *
IP 44
55 x 53 mm
Toröffnung
