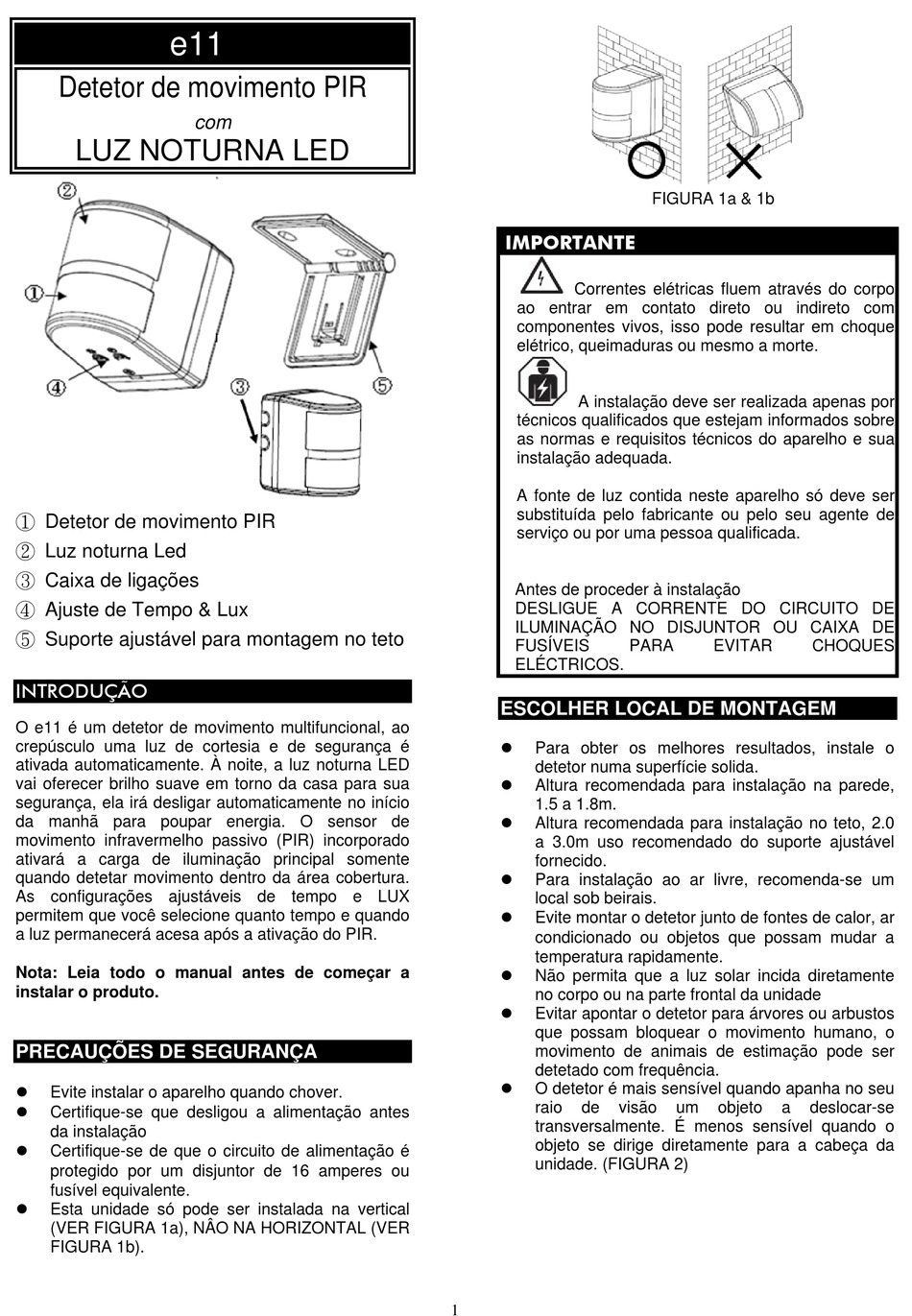

e11
Detetor de movimento PIR
LUZ NOTURNA LED
① Detetor de movimento PIR
② Luz noturna Led
③ Caixa de ligações
④ Ajuste de Tempo & Lux
⑤ Suporte ajustável para montagem no teto
INTRODUÇÃO
O e11 é um detetor de movimento multifuncional, ao
crepúsculo uma luz de cortesia e de segurança é
ativada automaticamente. À noite, a luz noturna LED
vai oferecer brilho suave em torno da casa para sua
segurança, ela irá desligar automaticamente no início
da manhã para poupar energia. O sensor de
movimento infravermelho passivo (PIR) incorporado
ativará a carga de iluminação principal somente
quando detetar movimento dentro da área cobertura.
As configurações ajustáveis de tempo e LUX
permitem que você selecione quanto tempo e quando
a luz permanecerá acesa após a ativação do PIR.
Nota: Leia todo o manual antes de começar a
instalar o produto.
PRECAUÇÕES DE SEGURANÇA

Evite instalar o aparelho quando chover.

Certifique-se que desligou a alimentação antes
da instalação

Certifique-se de que o circuito de alimentação é
protegido por um disjuntor de 16 amperes ou
fusível equivalente.

Esta unidade só pode ser instalada na vertical
(VER FIGURA 1a), NÂO NA HORIZONTAL (VER
FIGURA 1b).
com
IMPORTANTE
Correntes elétricas fluem através do corpo
ao entrar em contato direto ou indireto com
componentes vivos, isso pode resultar em choque
elétrico, queimaduras ou mesmo a morte.
A instalação deve ser realizada apenas por
técnicos qualificados que estejam informados sobre
as normas e requisitos técnicos do aparelho e sua
instalação adequada.
A fonte de luz contida neste aparelho só deve ser
substituída pelo fabricante ou pelo seu agente de
serviço ou por uma pessoa qualificada.
Antes de proceder à instalação
DESLIGUE A CORRENTE DO CIRCUITO DE
ILUMINAÇÃO NO DISJUNTOR OU CAIXA DE
FUSÍVEIS
ELÉCTRICOS.
ESCOLHER LOCAL DE MONTAGEM

Para obter os melhores resultados, instale o
detetor numa superfície solida.

Altura recomendada para instalação na parede,
1.5 a 1.8m.

Altura recomendada para instalação no teto, 2.0
a 3.0m uso recomendado do suporte ajustável
fornecido.

Para instalação ao ar livre, recomenda-se um
local sob beirais.

Evite montar o detetor junto de fontes de calor, ar
condicionado ou objetos que possam mudar a
temperatura rapidamente.

Não permita que a luz solar incida diretamente
no corpo ou na parte frontal da unidade

Evitar apontar o detetor para árvores ou arbustos
que possam bloquear o movimento humano, o
movimento de animais de estimação pode ser
detetado com frequência.

O detetor é mais sensível quando apanha no seu
raio de visão
transversalmente. É menos sensível quando o
objeto se dirige diretamente para a cabeça da
unidade. (FIGURA 2)
1
FIGURA 1a & 1b
PARA EVITAR
um objeto a
CHOQUES
deslocar-se
