Summary of Contents for Soncoz LP1

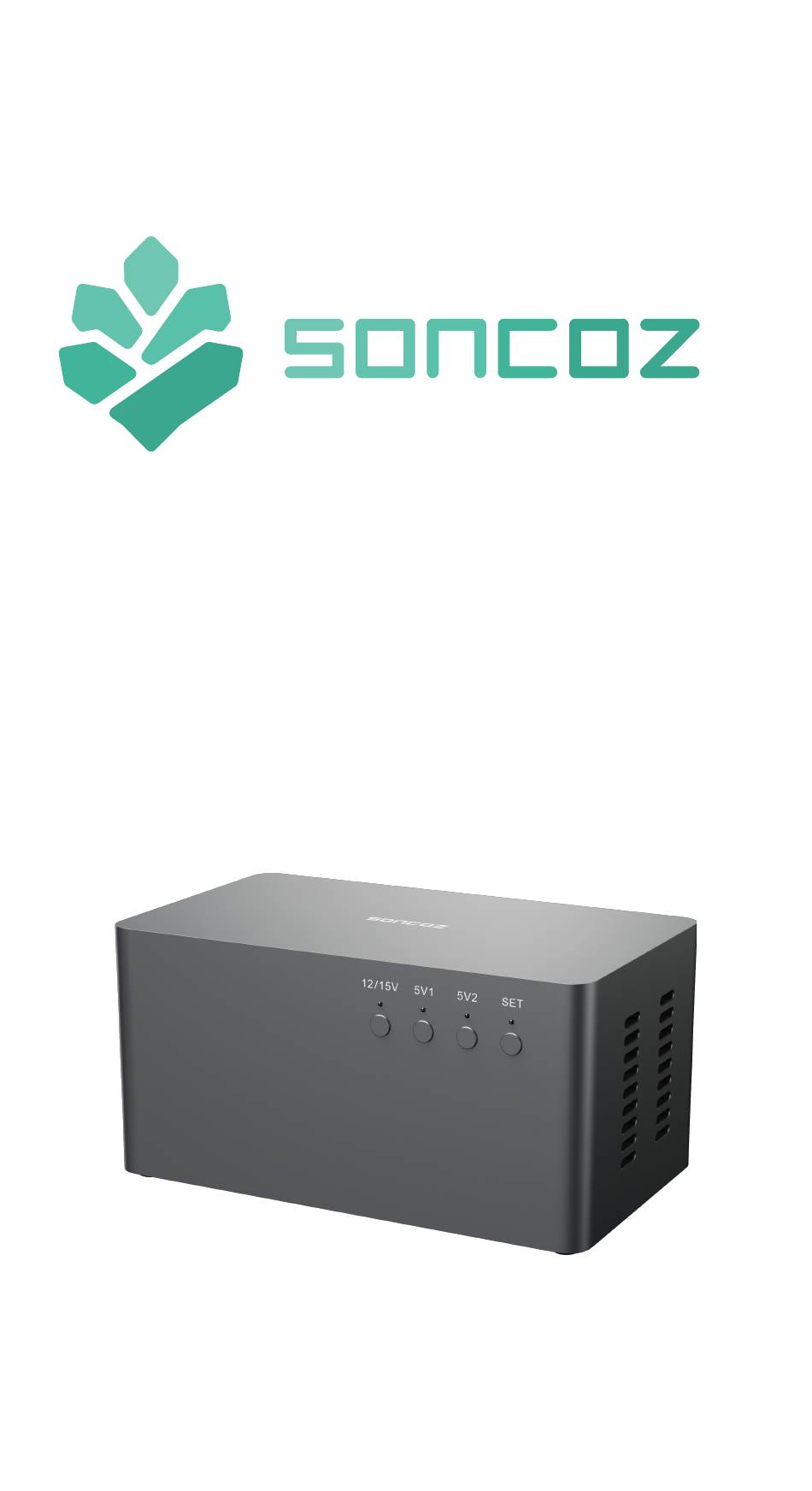

- Page 1 ® The Power of Original Sound Linear Power Supply User Manual V1.0 Feb. 2022...
- Page 2 01 OVERVIEW Welcome to LP1, a high-performance linear power supply developed and manufactured by SONCOZ technology in Shenzhen, PRC. Please take a few moments to familiarize yourself with its operation. Front Panel 1 12/15V output indicatior 2 5V1 output indicator...
-
Page 3: Operations And Settings
3 AC power input connector: Please use our customized three-phase power cable to get the best playback quality 4 Voltage selector switch: Please check the correct voltage before using LP1 and the wrong voltage will damage it 110V for AC 100~120V @50/60Hz 220V for AC 220~240V @50/60Hz 5 5V2 output: 1.5~2A... -
Page 4: Specifications
03 SPECIFICATIONS 1 Dimensions: 149.3mm(W) x 87mm(D) x 74mm(H) 2 Weight: 1300g 3 Power input: AC~110/220V Warning: Please check and select your local voltage level 4 Power output: USB-A X 2、DC(5.5/2.5) X 1 5 Power consumption: <45W 6 Power output noise floor: <20 μVrms 7 Output power: DC12/15V@1A + DC5V@1A + DC5V@2A DC12/15V@1A + DC5V@1.5A + DC5V@1.5A... - Page 5 A6: When the current is overloaded, the corresponding output indicator will flash, and this output will be turned off after three seconds. Q7: Which products of SONCOZ can be powered by LP1? A7: QXD1 and QXA1. Q8: More product information, after-sales service, contact us?
- Page 6 ® The Power of Original Sound 线性电源 用户手册 V1.0 2022年2月...
- Page 7 01 概述 LP1是一款由松果音视（深圳）科技有限公司（SONCOZ）开发设计与制造的 高性能线性电源。我们花几分钟时间来熟悉它的操作。 前面板 1 12/15V输出指示灯 2 5V1输出指示灯 3 5V2输出指示灯 4 定时指示灯 5 12/15V输出开/关/切换按键 6 5V1输出开/关按键 7 5V2输出开/关按键 8 设置按键 后面板...
- Page 8 1 电源开关 2 保险丝：内含备用保险丝 3 AC交流电源输入接口 4 电压等级选择开关：在LP1开机之前请检查并确认正确的电压等级，错误的电压 等级会毁坏LP1 110V档位：交流100~120V @50/60Hz 220V档位：交流220~240V @50/60Hz 5 5V2输出：1.5~2A 6 5V1输出：1.5~2A 7 12/15V输出：1A 02 操作和设置 1 12/15V输出开/关/切换（默认：关/15V） 单击“12/15V”按键，输出开启/关闭， 输出开启后长按按键3秒切换输出，暖白色指示灯亮为15V输出；冷白色指示 灯亮为12V输出 当输出电流过载时，对应指示灯开始闪烁预警，无其他操作3秒后该输出关闭 输出设置在掉电后能被记忆，下次开机恢复关机前设置的状态 2 5V1/5V2输出开/关（默认：关） 单击对应按键，输出开启/关闭 当输出电流过载时，对应指示灯开始闪烁预警，无其他操作3秒后该输出关闭 输出设置在掉电后能被记忆，下次开机恢复关机前设置的状态 3 输出定时关闭 长按设置按键3秒 , 指示灯开始闪烁, 此状态下，所有输出将在1小时后关闭 再次 长按设置按键3秒 , 指示灯开始缓慢闪烁, 此状态下，所有输出将在2小时...
- Page 9 1 尺寸：149.3mm（宽）x 87mm（深） x 74mm（高） 2 重量：1300g 3 电源输入： 交流 ~110/220V @50/60Hz 警告：请选择并检查您当地的电压等级 4 电源输出： USB-A X 2、DC(5.5/2.5) X 1 5 功率消耗：小于45W 6 电源输出底噪： 小于20 μVrms 7 输出功率： DC12/15V@1A + DC5V@1A + DC5V@2A DC12/15V@1A + DC5V@1.5A + DC5V@1.5A DC12/15V@1A + DC5V@2A + DC5V@1A 04 典型应用...
- Page 10 05 包装内容 1 LP1 X 1 2 AC 电源线 X 1 3 DC5.5X2.5转DC5.5X2.1 转接器 X 1 4 用户手册 X 1 06 常见问答 问1：三个电源输出能同时工作吗？ 答1：可以，也可以分别选择开启或者关闭。 问2：DC12V/15V输出如何切换？ 答2：单击“12V/15V”按键开启输出；输出开启后长按按键三秒切换输出， 暖白色指示灯亮为15V输出，冷白色指示灯亮为12V输出。 问3：5V USB的最大输出电流是多少？ 答3：5V1+5V2=3A 问4：LP1有记忆功能吗？ 答4：有，所有输出的最后状态（开/关）在断电后会被记忆。 问5：如何取消定时关闭输出？ 答5：单击“SET”键或关机。 问6：为什么输出指示灯会突然开始闪烁？ 答6：输出电流过载时，对应的指示灯会闪烁，并且此路输出将在三秒后关闭。 问7：LP1可以为SONCOZ的哪些产品供电？ 答7：QXD1和QXA1。 问8：更多的产品信息、售后服务、联系我们？ 答8：官方网站：www.soncoz.cn...
