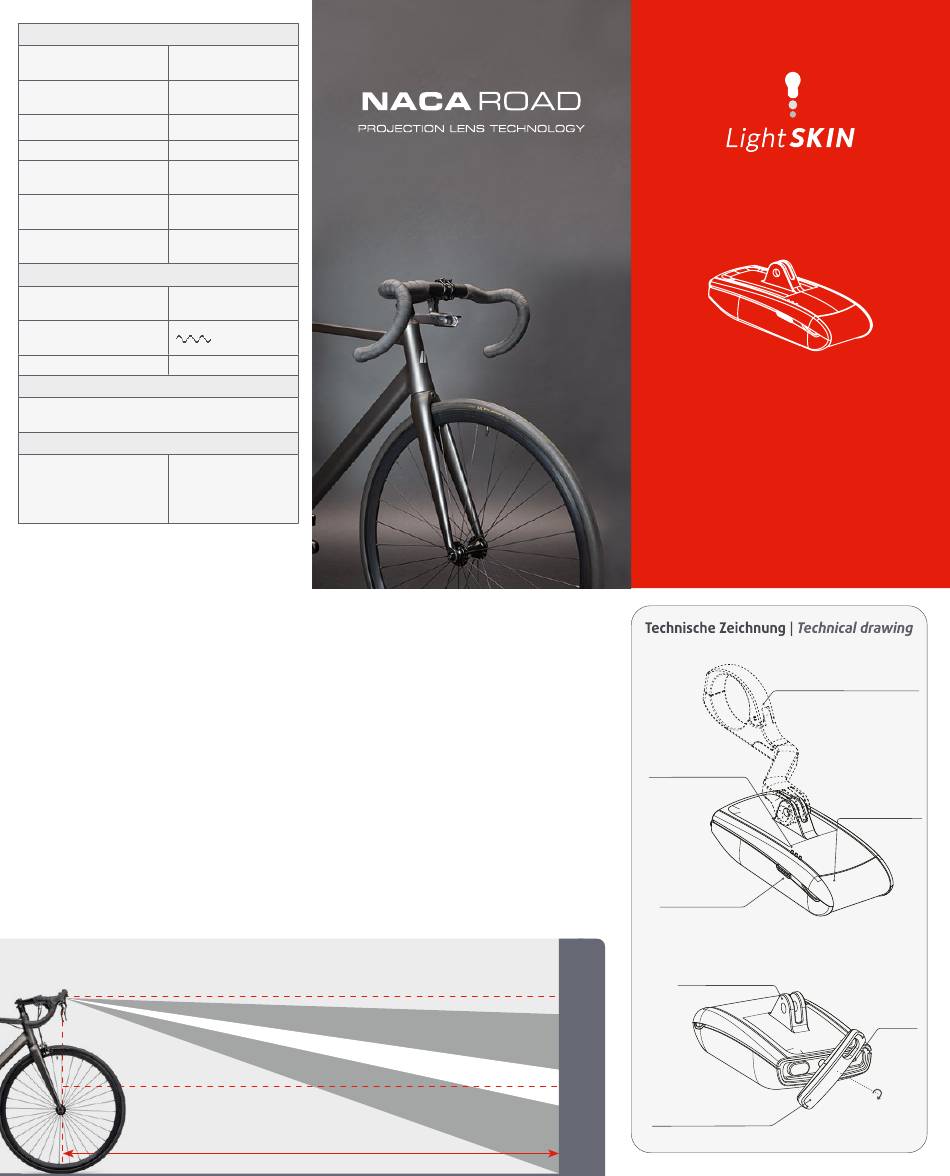

LightSKIN NACA Road B User Manual

Eigenschaften / Features
Abmessungen (mm)
56,7 × 41,5 × 103,6
Dimensions (mm)
Gewicht
163 g
Weight
Farbe / Colour COOL TITANIUM / MATT
Material / Material ADC12/A383
Stromquelle / Lithium-Polymer-Akku /
Power source Lithium-polymer battery
Spannung / Kapazität
3,7 V / 2700 mAh
Voltage / Capacity
Lichtquelle /
Max: 520 Lumen / 5,2 Watt
Light source
Zertifizierungen / Certifications
Wasserfestigkeit /
IP66
Water resistance
K-Nummer
K-number
ETC CE, ROHS, UN3481
Lieferumfang / Scope of delivery
Frontscheinwerfer mit Blendschutz und USB-Kabel
Front headlight with blind guard and USB-cable
Importeur / Importer
c2g-engineering GmbH +49 30 695 351 900
www.lightskin.org
Schlesische Str. 27
info@lightskin.org
10997 Berlin
Montage | Assembly
Montage am Lenker:
• Verwenden Sie eine GoPro-kompatible Halterung, um die
NACA Road an Ihrem Lenker zu montieren.
• Verwenden Sie das entsprechende Werkzeug zur Befestigung
der Halterung.
• Installieren Sie die NACA Road unter der GoPro-Halterung,
achten Sie beim Festziehen der Schrauben auf das ent-
sprechende Anzugsdrehmoment, welches für die Halterung
zugelassen ist.
Beleuchtung einstellen:
Überprüfen Sie vor der ersten Fahrt, ob der Lichtkegel des
LightSKIN-Frontscheinwerfers korrekt eingestellt ist.
1. Stellen Sie sich mit dem Fahrrad frontal, in 5 Metern
Abstand, vor eine Wand. (Siehe Grafik)
2. Markieren Sie an der Wand den Sollwert für den hellsten
Bereich.
3. Der hellste Punkt muss auf halber Montagehöhe liegen.
Die abgeblendete Oberkante des Lichtfeldes sollte an der
Wand unterhalb der Montagehöhe liegen.
4. Um den Lichtkegel zu korrigieren, lösen Sie die Schraube
der Halterung und verändern die Neigung des Schein-
werfers.
Scheinwerferhöhe (zulässige Anbauhöhe: min. 400 mm / max. 1200 mm)
Headlight height (permissible mounting height: min. 400 mm / max. 1200 mm)
halbe Montagehöhe
half mounting height
5 Meter Entfernung zur Wand
5 meters distance from the wall
K 2067
Mounting on the handlebar:
• Use a GoPro-compatible mount to mount the NACA Road on
your handlebar.
• Use the appropriate tool to fasten the bracket.
• Install the NACA Road onto the GoPro-mount, be sure to use
the appropriate tightening torque approved for the mount
when tightening the screws.
Adjust lighting:
Before the first ride, check whether the light beam of the
LightSKIN front light is set correctly.
1. Stand with your bicycle perpendicular to a wall at a
distance of 5 meters.
2. Mark a point in the brightest area on the wall.
3. The brightest point must be at half the mounting height.
The dimmed upper edge of the light field should be on the
wall below the mounting height.
4. To correct the light beam, loosen the screw of the bracket
and adjust the inclination of the headlight.
B E N UTZ E R H AN D BU CH
LED–Scheinwerfer / Modell NACA Road B
LED headlight / Model NACA Road B
Batterieanzeige
Battery indicator
Bedienschalter
Control switch
Befestigungspunkt
Mounting bracket
Wasserdichte Abdeckung
Waterproof cover
Wand /
Wall
U S ER G U IDE
GoPro-kompatible Halterung
GoPro-compatible mount
nicht enthalten / Not included
Projektionslinse
Projection lens
USB-C
USB-C
360°
