Summary of Contents for INNOCN 15K1F

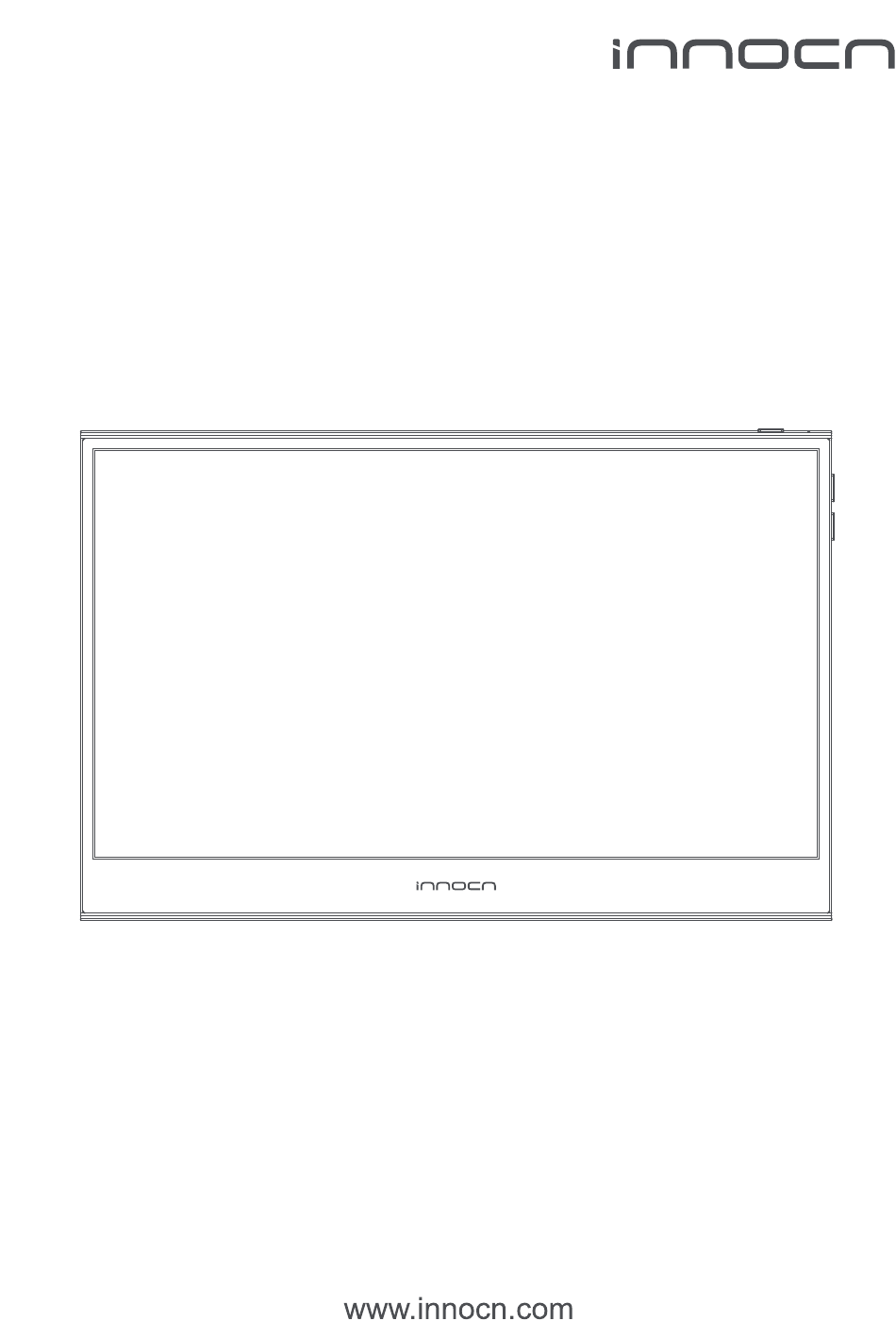

- Page 1 15K1F Portable Monitor Quick Start Guide...
- Page 2 Please email us for customer service & technical support at service@innocn.com. We recommend you go online to our homepage for the most up-to-date guidance for your product. registering Innocn membership; refering to warranty information. http://www.innocn.com...
- Page 3 If repair is required, please contact us anytime. (service@innocn.com) 15. If there are visual smoke or sparks, unplug the power cord and contact us (service@innocn.com). Do not try to repair the product yourself.
-
Page 4: Table Of Contents
Table of Contents Packaging List Product Instruction Key Instruction Input Connector OSD(On-Screen Display) Menu Troubleshooting(FAQ) Product Specification German Rhine TÜV Low Blue Light Certification Warranty Information... -
Page 5: Packaging List
Packaging List Monitor x1 Type-C data cable x1 Mini HDMI cable x1 Protective sleeve x1 Quick Start Guide Product Instruction Key Instruction Power Button LED Indicator Power Button: Long press (3s) the button to turn the monitor on / off. Short press the button to open the OSD menu / enter Up key sub-menus. -
Page 6: Input Connector
Product Instruction Input Connector (optional) HDMI Type-C Type-C Notes: 1. Since most of device can light up the monitor directly with Type-C cable connected, the power adapter is not included.If you need an power adapter, please use 5V/2.5A, 5V/3A, 5V/4.5A or above power consumption. 2. -
Page 7: Osd(On-Screen Display) Menu
OSD(On-Screen Display) Menu Press the menu key in the power-on state. The main menu (OSD) is displayed. 1920*1080@60Hz Home Adjust Brightness,Contrast,Volume Profiles 6 Profiles are available Color temperature Under USER mode, the R G B can be adjusted Color Adjust the chrominance color saturation sharpness Eye protection When it is selected, the background color of the eye protection icon turns blue. - Page 8 Home Press the up and down keys to adjust brightness, contrast ratio, and sound 1920*1080@60Hz Profiles Press the up and down keys to select modes: Standard, Text, Movie, Game, Adobe RGB， sRGB 1920*1080@60Hz...
- Page 9 Color temperature Select the USER mode to adjust RGB value. 1920*1080@60Hz Color Press the up and down keys to adjust chroma, saturation, sharpness. 1920*1080@60Hz...
- Page 10 Eye protection level 1920*1080@60Hz Other icons 1920*1080@60Hz...
-
Page 11: Troubleshooting(Faq)
• Pixel that is permanently Off is a natural defect that can occur in OLED technology. • For more information on Innocn Monitor Quality and Pixel Policy, see Innocn warranty information at: http://www.innocn.com. Safety Related Issues (Visible • Do not perform any troubleshooting steps. -
Page 12: Product Specification
Product Specification Product Name INNOCN 15.6" portable monitor Product Model 15K1F Screen Size 15.6” Screen Type OLED Resolution 1920*1080P Brightness (Typ.) 400cd/m Touchable Speaker 2*1W Refresh Rate 60Hz Color Gamut Display Colors 1,074M(RGB 8bit+2FRC) Contrast (Typ.) 100000:1 Digital Input Type-C*2、Mini HDMI*1 Phys. -
Page 13: Warranty Information
QR code 4. This Warranty is not applicable: 1.The product is not purchased from an Authorized Innocn dealer. 2.The product is not used according to instructions given in the instruction manual. 3.Defects caused by improper use as determined by company personnel. - Page 14 注意事项 请勿靠近水源或潮湿的地方，如浴室、厨房、地下室、游泳池等。 确保设备安装放置在平稳处，若掉落，可能产生人身伤害或设备损坏。 在阴凉、干燥、通风处存放、使用，请勿靠近辐射源和热源。 请勿覆盖、堵塞后壳上的通风孔，请勿置于床、沙发、毛毯或类似物体表面使用。 设备操作的电源电压范围标示于后壳标签上。若不能确认所供应的电压，可洽询经销商或当地的电力公司。 当设备长期不使用，请切断电源，防止在雷雨天受到电击以及异常电源电压的损伤。 请勿让插座过载，否则会引起火灾或电击。 请勿把异物放入机内，否则可能会引起短路而导致火灾或电击。 请勿自行拆卸、维修本产品。若有故障，请直接与售后服务人员联系。 请勿过度拉扯、扭曲信号线和数据线。...
- Page 15 使用产品前请仔细阅读本说明书，并妥善保管 目录 包装清单 使用 功能按键介绍 连接方式 菜单说明 故障排除 德国莱因 TÜV Low Blue Light (低蓝光) 认证 基本参数 中国能源效率标识 产品中有害物质的名称及含量 保修说明...
-
Page 16: 包装清单
包装清单 便携显示器×1 Type-C数据线×1 Mini HDMI信号线×1 皮套 x1 快速安装指南 使用 按键说明 电源按键 电源指示灯 电源按键: 长按3S后开关机； 上下按键调出音量音量快捷键后，按电源键实现退出功能； 上键 按电源键可调菜单； 长按1s返回上一级 下键 电源指示灯: 有信号时蓝灯，无信号时红灯（橙灯），关机按键灯熄灭 上键: 有OSD时，向左选择功能或调大进度条； 无OSD时，调出音量快捷，再按调大进度条 下键: 有OSD时，向右选择功能或调大进度条； 无OSD时，调出音量快捷，再按调小进度条... -
Page 17: 连接方式
使用 连接方式 (选配) HDMI Type-C Type-C 注意: 1. 本机适配器不是标配，需要单独向商家购买，或者使用自有的功率够的PD适配器。 2. 如果机器附带线材有不良或者损坏，请务必找经销商或者制造商更换原厂线材。... -
Page 18: 菜单说明
菜单说明 开机状态下且无任何菜单按下菜单键, 弹出主菜单(OSD) 1920*1080@60Hz 主页 选中时主页图标底色变蓝，且矩形框显示亮度、对比度、声音选项。 情景模式 选中时情景模式图标底色变蓝，且矩形框显示情景模式子选项，点击图 标选择需要的模式。 色温 选中时色温图标底色变蓝，且矩形框显示色温子选项，点击图标选择需 要的色温，当色温为User 时R、G、B 选项激活，滑动图标调节RGB 的大小。 色彩 选中时色彩图标底色变蓝，且矩形框显示色度、饱和度、锐利度选项。 护眼 选中时护眼图标底色变蓝，选择护眼等级。 TYPE-C 选中时TYPE-C图标底色变蓝，信号切换为TYPE-C口。 TYPE-C HDMI 选中时HDMI图标底色变蓝，信号切换为HDMI口。 复位 选中复位图标，系统初始化。 退出 选中时退出图标底色变蓝，主页消失。... - Page 19 主页 按上下键调节亮度、对比度、声音 1920*1080@60Hz 情景模式 按上下键可选中模式：标准、文本、 电影、游戏、Adobe RGB、sRGB 1920*1080@60Hz...
- Page 20 色温 选中USER模式，可调整RGB数值 1920*1080@60Hz 色彩 按上下键调节色度、饱和度、锐利度 1920*1080@60Hz...
- Page 21 护眼等级 1920*1080@60Hz 其他图标 1920*1080@60Hz...
-
Page 22: 故障排除
故障排除 故障现象 故障原因 解决方法 无法开机 · 正确连接供电线 ·供电接口没插好 · 长按电源键开机 图像暗淡 · 调节亮度及对比度 亮度/对比度未调节 图像跳动或出现波纹 受干扰 · 远离可能引起电子干扰的电器设备 画面 指示灯不亮，无画面 电源未接好 · 打开计算机和便携显示器电源 · 正确插入计算机和便携显示器接口 · 正确连接Type-C电源线 屏幕显示“超出范围” 分辨率不正确 · 请按基本参数中的推荐分辨率设置 德国莱因 TÜV Low Blue Light (低蓝光) 认证 蓝光可能会导致眼睛疲劳和不适。联合创新现在提供获德国TUV低蓝光认证的产品，产品在默认模式下即可 满足低蓝光认证的要求。低蓝光模式可以降低屏幕发出的蓝光值，以确保用户眼睛的舒适和健康。请按照以 下说明操作，以减少因长时间接触屏幕蓝光而导致的症状: 1.将屏幕放置在距离眼睛20-28英寸（50-70公分）的位置，屏幕中心点略低与视线。... -
Page 23: 基本参数
基本参数 产品名称 15.6 英寸便携显示器 产品代码 15K1F 屏幕尺寸 15.6 英寸 OLED 屏幕类型 分辨率 1920*1080P 亮度 400cd/㎡ 是否触控 不支持 2*1W 扬声器 60Hz 刷新率 FreeSync 无 1,074M(RGB 8bit+2FRC) 显示色彩 100000:1 静态对比度 Type-C*2、Mini HDMI*1 接口 外观尺寸 358*233mm 产品厚度 730g 产品净重 DC 20V 1.5A 输入电压... -
Page 24: 中国能源效率标识
中国能源效率标识 根据中国大陆《能源效率标识管理办法》，本显示器符合以下要求： 能源效率(cd/W) 关闭状态能耗(W) 0.50 睡眠状态功率(W) 0.50 能效等级 2级 能效标准 GB 21520-2015 产品中有害物质的名称及含量 中国电子信息产品污染控制标识要求（中国RoHS法规标识要求） 产品中有害物质的名称及含量 有害物质 多溴 多溴 部件名称 铅 汞 镉 六价铬 联苯 二苯醚 (Pb) (Hg) (Cd) （Cr(VI)） (PBB) (PBDE) 印刷电路板组件* 液晶显示屏 电源线/ 连接器 输出输入设备 扬声器 金属机构件 塑胶机构件/ 其它 配件(例: 电源线等) 本表格依据... -
Page 25: 保修说明
保修说明 一、请妥善保存本三包服务单，本三包服务单和购机发票一起作为保修凭证，在包修期内享受免费保修。 二、“三包”有效凭证 1、在“三包”有效期内产品出现故障，消费者需凭购机发票和此三包服务单享受免费维修服务。享受 免费维修服务时，所修理产品机身号码同三包服务单上的产品机身号码必须一致。如无购机发票的，则 以产品机身号码的生产出厂日期作为消费者产品“三包”有效期的起始时间。如两者全无的消费者，则 不能享受免费维修服务，我公司将实行收费服务。 2、安装、调试记录单不能单独作为“三包”凭证，必须同时与有效发票一起方可作为“三包”有效期凭 证。 三、根据《部分商品修理更换退货责任规定》，属下列情况之一者，不实行“三包”但是可以实行收费 修理： 1、超出本公司产品包修期范围内的； 2、无法同时出示购机发票和填写包修凭证，或包修凭证上与维修产品的型号、机身编号不符或涂改； 3、在联合创新显示器指定维修服务点以外场所进行修理或拆动、改装等引起的故障和损坏； 4、未按使用说明书的要求使用、维护、保管、异物进入而造成的故障和损坏； 5、使用非本公司所制造的产品配件而引起的产品故障； 6、消费者购买后，由于跌落、移动、运输等非产品质量原因引起的故障和损坏； 7、油烟、灰尘、受潮、直射阳光等恶劣条件下使用产生的故障； 8、由于雷击、火灾、水灾、地震、风灾等自然灾害及异常电压、公害、化学物质的侵蚀而造成的故障和 损坏。 四、超过“三包”有效期或“三包”责任范围的，按照规定的收费标准实施收费服务。 五、本机所享受的保修服务只适用在中国大陆地区使用的用户，不适用于港、澳、台地区使用及其他国家 用户。 注：请将购机发票贴于此处，在享受三包服务时和“三包服务单”一起作为三包有效凭证。 合 格 证 正品 本产品已经质检合格 http://inno-cn.cn/... - Page 26 この度は、Innocnをお買い上げいただきまして、ありがとうございます。このユーザーガイドでは、本製品の使用方法や安全に お取扱いいただくための注意事項を記載しています。ご使用の前によくご覧ください。本製品の情報は予告なしに変更され ることがありますので、更新したユーザーガイド、保証情報、およびInnocnソフトウェアについては、当社のホームページにアクセ スしてください。 http://www.innocn.com なお、このユーザーガイドはお手元に大切に保管してください。ご利用中、何かご不明な所がございましたら、下記のメールや QRコードを利用して、お気軽にお問い合わせください。 service-japan@innocn.com アフターサポート:+ 81 (800) 6000197 ホームページ...
- Page 27 注意事項 1.本製品を不安定な場所に置かないでください。落ちたり、倒れたりして怪我する恐れがあります。 2.本製品は換気のよい場所に放置してください。モニターの上に熱放散を妨げるものをいっさい置かないでください。 3.本製品は直射日光の当たる場所や高温な場所に放置しないでください。 4. ふろ場など、水がかかったり、湿気の多いところで使用しないでください。液体がこぼれて内部に入ると、感電の恐れがあります。 5.電源タップと延長コードに過負荷をかけないでください。火災や感電の恐れがあります。 6. 製品の安全性と性能を確保するために、アクセサリはInnocn指定のもののみを使用してください。 7. 本製品を設置する際には製造元の指示に従ってください。付属品は製造元指定のもののみを使用してください。 8. 電源グラフをコンセントに接続する際、アースピンを取り外さないように注意してください。 9.長期間使用しない場合は、電源プラグをコンセントから抜いてください。 10. モニターを持ち上げたり動かしたりする際、スタンドベースやスタンドライザー を持ってモニターが逆さまにならないようにしてくだ さい。逆さまにすると、モニターが偶発的に破損したり怪我の原因となったりする可能性があります。 11. 窒息の恐れがありますので、ビニール袋はお子さまの手の届くところには置かないでください。 12. カートを使用する場合は、本製品を載せて移動する際、怪我をしないよう注意してください。緊急停止、過度な力、および 凹凸により、製品とカートが転倒する恐れがあります。 13. 改造・分解はしないでください。お客様による修理は行わないでください。 火災や感電、やけど、動作不良の原因となります。 修理が必要な場合は、お気軽にご連絡ください。 (service-japan@innocn.com) 14. 煙がでている、変なにおいがする、変な音がするなどの異常が発生したときはすぐに使用を中止してください。万一、異常が 発生した場合は電源を切り、電源プラグをコンセントから抜いてください。弊社のメールまでにご連絡ください。 (service-japan@innocn.com)
- Page 28 目次 本パッケージの内容 モニターの操作 ボタンの説明 接続方法 モニタ-とデバイスを接続する方法 OSDメニュー 故障かなと思ったら ドイツ TÜV Rheinland ローブルーライト認証 主な仕様 保証情報...
-
Page 29: 本パッケージの内容
本パッケージの内容 モバイルモニター×1 Type-C データケーブル×1 Mini HDMIケーブル×1 スタンドカバー×1 ユーザガイド×1 モニターの操作 ボタンの説明 電源ボタン 電源LED 電源ボタン： 3S長押すと電源のオン/オフを行います; アップキーとダウンキーで音量ボタンを呼び出してから、電源ボタンを アップキー 押して設定を完了します; 電源ボタンを押すとメニューを調整できます; ダウンキー 1S押すと前の画面に戻ります。 電源LED: 信号がある時は、青ランプが点灯となり、信号がない時は赤ランプ (または橙色)が点灯し、電源オフの時は消灯します。 アップキー： OSDがある時、左方向に機能選択或いは設定値を上げます; OSDがない時、音量ボタンで、音量を上げます。 ダウンキー: OSDがある時、右方向に機能選択或いは設定値を下げます; OSDがない時、音量ボタンで、音量を下げます。... -
Page 30: 接続方法
モニターの操作 接続方法 (PDアダプター) HDMI Type-C Type-C 注意点: 1、本製品には電源アダプタは付属していません。20W以上のPD充電器をお勧めします。 2.本機付属のコードや機材に不良品或いは破損がある場合、お買い上げの販売店または生産業者に交換をご依頼ください。... -
Page 31: モニタ-とデバイスを接続する方法
モニターの操作 モニタ-とデバイスを接続する方法 一、タワーパソコンとの接続方法 USB-A-USB-C 変換ケーブル MINI HDMI- HDMIケーブル 1. 本モバイルモニターのMINI HDMI端子＞＞＞MINI HDMI-HDMIケーブル＞＞＞PCのHDMI端子。 2. 電源アダプターとTYPE-Cケーブルでモバイルモニターへ給電する場合は、モバイルモニターと接続されているデバイスにも給電 できます。 3. USB-A-USB-C変換ケーブルを利用してPCと接続する場合、モバイルモニターのタッチ機能が使えます。 ご注意： ①USB-A-USB-C変換ケーブルを付属しておりませんので、別途でご購入してください。 ②先に電源アダプターを接続してからデバイスに接続してください。もし手順を間違えたら、電力不足の表示が出ます。 二、映像出力用Type-C端子&HDMI端子付きのパソコン TYPE-C データケーブル MINI HDMI- HDMIケーブル 注： 1.外部電源と繋がらない場合、モニターはパソコンの電力を消耗し、機器の出力に応じて自動的に明るさを調整することがあり ます。 2.Type－C端子を備えたすべてのパソコンがモニターに対応しているわけではありません。そのType-C端子が映像出力用かどう かご確認ください。 3.他の映像出力用端子付きのパソコンはHDMIかType-C変換コネクターをご利用ください。... - Page 32 三、映像出力用Type-C端子付きのスマホ TYPE-C データケーブル 注： 1.外部電源と繋がらない場合、モニターはスマホの電気を消耗し、機器の出力に応じて自動的に明るさを調整することがあります。 2.他の映像出力用端子付きのスマホはType-C変換コネクターをご利用ください。 3.Type－C端子を備えたすべてのスマホがモニターに対応しているわけではありません。そのType-C端子が映像出力用かどうか ご確認ください。 四、PS4/5、XboxとSwitch TYPE-C データケーブル MINI HDMI- HDMIケーブル 注：SwitchのType-C端子は、任天堂の協議の制限で、弊社のモニターのType-Cは対応しません。SwitchのドックとHDMIの接 続でご利用くださいませ。...
-
Page 33: Osdメニュー
OSDメニュー 電源オン状態で且つ画面に何のメニューも表示されていない場合、メニューボタンを押すとポップアップメニュー (OSD)が表示されます 1920*1080@60Hz ホームページ 輝度、コントラスト、音量を調整 シーンモード 7タイプのモードが選択可能 色温度 Userモードを選択すると、R、G、Bが調整可能 彩度 色度/飽和度/シャープネスを調整 アイケア 選択するとアイケアのアイコンが青くなり、アイケアレベル選択を行います。 TYPE-C Type-C入力信号を選択 TYPE-C HDR レンダリング HDMI入力信号を選択 リセット 設定を工場出荷時にリセットする 終了 OSDメニューが閉じる... - Page 34 ホームページ アップキーとダウンキーで輝度、コントラ スト、音量を調整します 1920*1080@60Hz シーンモード アップキーとダウンキーでモードを選択可 能：スタンダード、テキスト、ムービー、 ゲーム、Adobe RGB、sRGB 1920*1080@60Hz...
- Page 35 色温度 ユーザーモードを選択すると、RGB数値 を調整できます 1920*1080@60Hz 彩度 アップキーとダウンキーで色レベル、 彩度、シャープネスを調整できます 1920*1080@60Hz...
- Page 36 アイケアのレベル 1920*1080@60Hz 他のマーク 1920*1080@60Hz...
-
Page 37: 故障かなと思ったら
故障かなと思ったら 症状 考えられる原因 対処方法 画面が暗すぎる 明るさ/コントラストが 明るさ/コントラストを調整してください。 調整されていない 画像が乱れている、また 電波干渉 電波干渉を引き起こす可能性のある電子機器から離れてください。 は映像に波模様が現れ る 画像が出ない 信号が入っていなくて、 モニターのいずれかのボタンを押してください。省電力状態が解除され 省電力状態になって ます。 いる 映像の位置が片寄って モニターの解像度は合 製品仕様を参考して、推奨解像度を設定してください。 いる っていない ドイツ TÜV Rheinland ローブルーライト認証 ブルーライトは目の疲れや不快感の原因となります。Joint Innovationでは、ユ Low Blue Light (Hardware ーザーの目の快適さと健康を考慮し、ドイツ・TÜV Rheinland ローブルーライト Solution) 認証を取得したスクリーンを提供しています。画面のブルーライトを長時間浴び ることによる症状を軽減するために、以下の指示に従って画面を操作してくださ ID 1111245173 い。... -
Page 38: 主な仕様
主な仕様 製品名 INNOCN 15.6”インチ モバイルモニター 品番 15K1F 対角 15.6インチ OLED パネル種類 解像度 1920*1080P 輝度 400cd/㎡ タッチ機能 未対応 2*1W スピーカー 60Hz リフレッシュレート 100% DCI P3 色域 10.7億(RGB 8bit+2FRC) 表示色 100000:1 コントラスト Type-C*2、Mini HDMI*1 ポート 寸法 358*233mm 奥行 730g 本体重量 DC 20V 1.5A... -
Page 39: 保証情報
保証情報 １．保証期間について 保証対象品 保証期間 製本本体（モニター自体） 3年 1年 液晶パネル（バックライト含む） 2．お問い合わせ窓口 メール service-japan@innocn.com オンラインサポート https://innocn-jp.afterservice.vip/web/ 3.会員専用サービス ご注文いただいた商品のお届けから1年間以内であれば、何か問題がございましたら、修理の代わりに、直接新品に 交換いたします。 4.会員の登録方法 QRコードをスキャンして、またはオンラインサイトでご登録してください。 オンラインサイト https://innocn-jp.afterservice.vip/web/ QRコード 5.この保証は最初の購入者であるお客様ご本人にのみに適用され、お客様が製品を転売された第三者には適 用されません。 6.この保証規定は、次に記載する事項が原因で損傷または故障した製品には適用されません。 ① 製品は、Innocnの正規販売代理店から購入したものではありません。 ② 製品のユーザーガイドに記載されている動作条件の範囲外での使用。 ③ 会社の担当者が判断した不適切な使用によって引き起こされた欠陥。 ④ 正規保守代理店以外の者による修理、保守サービス、およびそれに類する行為。 ⑤ 事故、製品の誤用、濫用、汚染、不適切または不十分な保守または較正、その他外的原因。 ⑥ 製品の改造。 ⑦ 元のシリアル番号は、デバイスかキャビネットから削除、消去、または変更された場合。... - Page 40 HDMI、High-Definition Multimedia Interface、およびHDMIロゴ は、米国およびその他の 国におけるHDMI Licensing Administrator, Inc. の商標または、登録商標です。 The terms HDMI and HDMI High-Definition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries. 湖北世纪联合创新科技有限公司 地址：中国（湖北）自贸区宜昌片区生物产业园桔乡路505号 服务热线：0717-699 5326 / 0717-699 5327 广西世纪创新显示电子有限公司...
- Page 41 108.007.16511 E15K1F-C8 15K1F INNOCN中日美 2021.11.08 1 4 0 *1 9 7 mm 105g哑粉纸，骑马钉，四色印刷 梁丽 备 注 ： 页 码 统 一 朝 外 变更list：...
