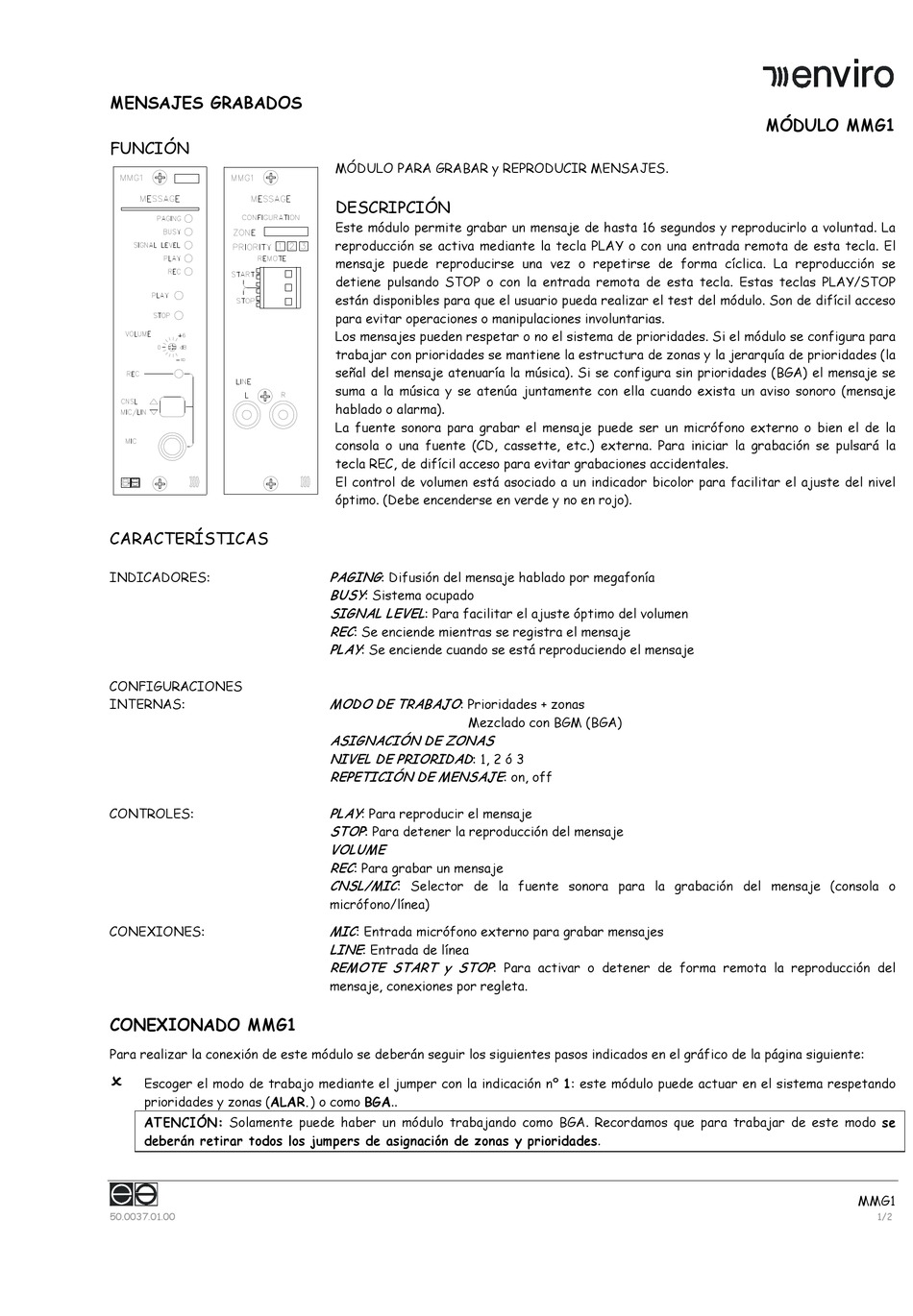

MENSAJES GRABADOS
FUNCIÓN
CARACTERÍSTICAS
INDICADORES:
CONFIGURACIONES
INTERNAS:
CONTROLES:
CONEXIONES:
CONEXIONADO MMG1
Para realizar la conexión de este módulo se deberán seguir los siguientes pasos indicados en el gráfico de la página siguiente:

Escoger el modo de trabajo mediante el jumper con la indicación nº 1: este módulo puede actuar en el sistema respetando
prioridades y zonas (ALAR.) o como BGA..
ATENCIÓN: Solamente puede haber un módulo trabajando como BGA. Recordamos que para trabajar de este modo se
deberán retirar todos los jumpers de asignación de zonas y prioridades.
50.0037.01.00
MÓDULO PARA GRABAR y REPRODUCIR MENSAJES.
DESCRIPCIÓN
Este módulo permite grabar un mensaje de hasta 16 segundos y reproducirlo a voluntad. La
reproducción se activa mediante la tecla PLAY o con una entrada remota de esta tecla. El
mensaje puede reproducirse una vez o repetirse de forma cíclica. La reproducción se
detiene pulsando STOP o con la entrada remota de esta tecla. Estas teclas PLAY/STOP
están disponibles para que el usuario pueda realizar el test del módulo. Son de difícil acceso
para evitar operaciones o manipulaciones involuntarias.
Los mensajes pueden respetar o no el sistema de prioridades. Si el módulo se configura para
trabajar con prioridades se mantiene la estructura de zonas y la jerarquía de prioridades (la
señal del mensaje atenuaría la música). Si se configura sin prioridades (BGA) el mensaje se
suma a la música y se atenúa juntamente con ella cuando exista un aviso sonoro (mensaje
hablado o alarma).
La fuente sonora para grabar el mensaje puede ser un micrófono externo o bien el de la
consola o una fuente (CD, cassette, etc.) externa. Para iniciar la grabación se pulsará la
tecla REC, de difícil acceso para evitar grabaciones accidentales.
El control de volumen está asociado a un indicador bicolor para facilitar el ajuste del nivel
óptimo. (Debe encenderse en verde y no en rojo).
PAGING
: Difusión del mensaje hablado por megafonía
BUSY
: Sistema ocupado
SIGNAL LEVEL
: Para facilitar el ajuste óptimo del volumen
REC
: Se enciende mientras se registra el mensaje
PLAY
: Se enciende cuando se está reproduciendo el mensaje
MODO DE TRABAJO
: Prioridades + zonas
Mezclado con BGM (BGA)
ASIGNACIÓN DE ZONAS
NIVEL DE PRIORIDAD : 1, 2 ó 3
REPETICIÓN DE MENSAJE
PLAY
: Para reproducir el mensaje
STOP
: Para detener la reproducción del mensaje
VOLUME
REC
: Para grabar un mensaje
CNSL/MIC
: Selector de la fuente sonora para la grabación del mensaje (consola o
micrófono/línea)
MIC
: Entrada micrófono externo para grabar mensajes
LINE
: Entrada de línea
REMOTE START y STOP
: Para activar o detener de forma remota la reproducción del
mensaje, conexiones por regleta.
: on, off
MÓDULO MMG1
