Interior Solutions AEB-28CB Installation Manual

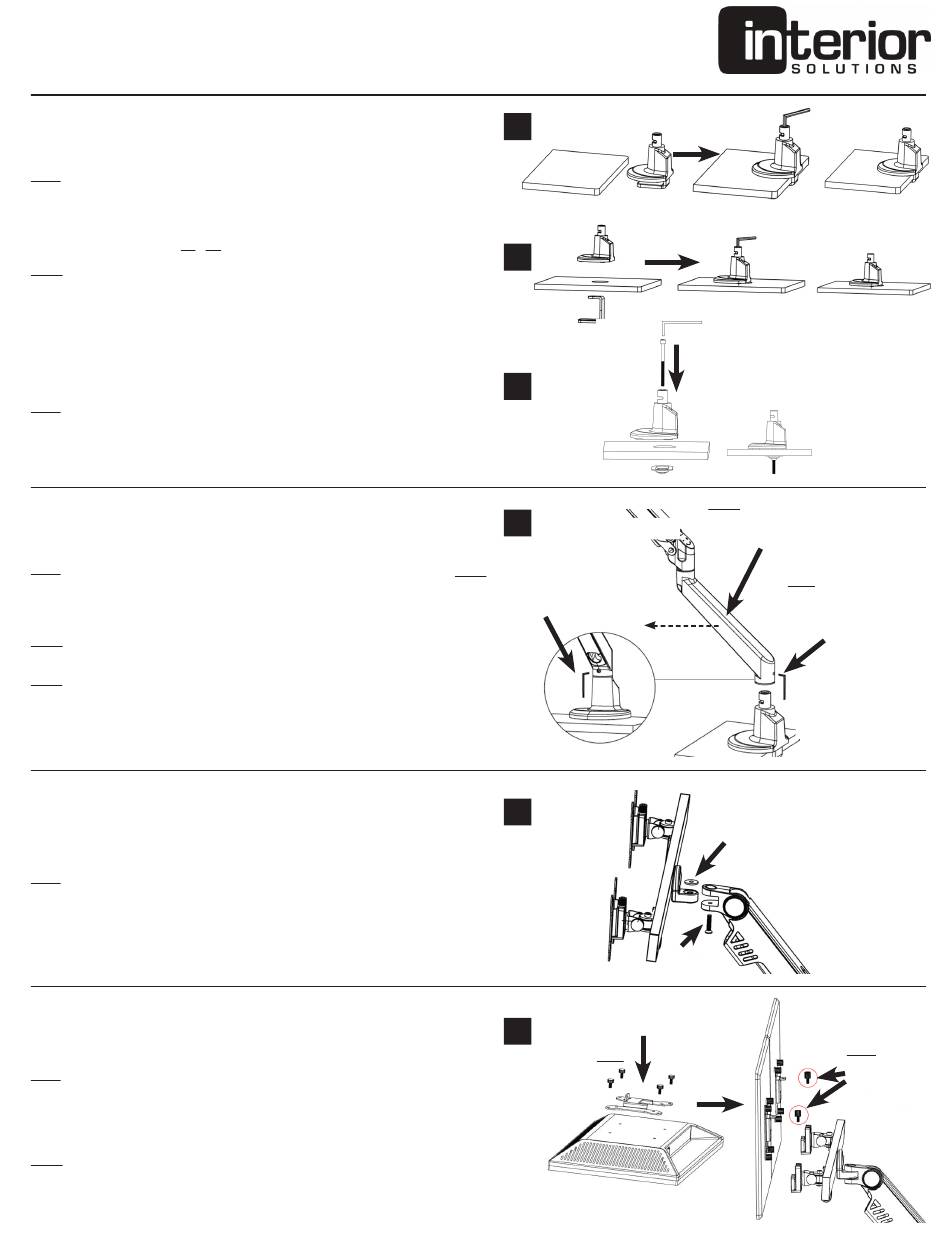

Installation Guide - AEB-28CB Dual Monitor Arm with Crossbar
Guide d'installation - AEB-28CB Bras à moniteur double avec barre transversale
BASE INSTALLATION - Clamp Style
INSTALLATION DE BASE - Serrage à pince
Step 1: Slide clamp over the edge of the desk in desired location and tighten
using provided Allen key.
Glissez la pince sur le bord du bureau à l' e ndroit désiré et serrez à l' a ide
de la clé Allen fournie.
OR / OU
Step 2: Position clamp over cable guide hole (grommet). Insert the bottom half
of the clamp into the opening and tighten.
Positionner la pince au-dessus du trou de guidage du câble (passe-câble).
Insérez la moitié inférieure de la pince dans l' o uverture et serrez.
Grommet Style / œillet
Step 1: Remove centre bolt and set aside. Position the base and reinsert centre bolt through
base and desktop. Thread grommet plate over bolt and tighten with grommet nut.
Retirer le boulon central et mettre de côté. Insérez le boulon à travers la base et le
bureau. Visser la plaque d'œillet sur le boulon et serrer avec l'écrou à oeillet.
ARM INSTALLATION - 180° Lock-Out
INSTALLATION DU BRAS - Verrouillage de 180°
Step 1: To install arm onto base, make sure upper and lower
sections are secured together using provided screw.
Pour installer le bras sur la base, assurez-vous que les sections
supérieure et inférieure sont fixées ensemble à l' a ide de la vis fournie.
Step 2: Make sure the lower section of the arm faces forward.
(Optional)
Assurez-vous que la partie inférieure du bras est tournée vers l' a vant.
Step 3: Tighten the screw (in the front of the arm) for 180° lock-out function.
(Optional) Remove screw for 360° rotation if desired.
Serrer la vis (à l' a vant du bras) pour la fonction de verrouillage à 180°.
Retirer la vis de rotation de 360° si désiré.
Connect the Crossbar / Installation de la barre transversale
Step 1: Attach crossbar to the arm using long screw and spacer.
Attachez la barre tranversale avec la vis longue et l' e spaceur métallique.
VESA Bracket / Monitor Installation
Plaque VESA / Installation du moniteur
Step 1: Lay monitor on a flat surface. Use provided M4 monitor screws
to secure VESA bracket to the back of monitor.
Placer le moniteur sur une surface plane. Utilisez les vis à moniteur M4
fournies et fixer le support VESA au dos du moniteur.
Step 2: To install monitor onto arm align VESA bracket with slot and tighten VESA plate screws (x2).
Holds monitors up to 27" and 13.2 Ibs /6kg.
Pour installer le moniteur sur le bras, aligner le support VESA et serrer les vis (x2) à plaques VESA.
Convient aux moniteurs jusqu'à 27" et 13.2 Ibs / 6kg.
1
2
3
4
Upper section
Section supérieur
STEP 3
(Optional)
180° Lock-Out: Tighten lock-out screw
Verrouillage à 180° : Serrer la vis
5
6
STEP 1
STEP 2
(Optional)
Lower section of the arm faces forward
Partie inférieure du bras est tournée vers l'avant
STEP 1
Tighten screw to secure arm
Serrer la vis pour bien fixer
le bras en place
Forward
direction
Lower section
Section inférieur
Metal Spacer
Espaceur métallique
Long Screw
Vis Longue
STEP 2
VESA Plate Screws
Vis à plaque VESA
