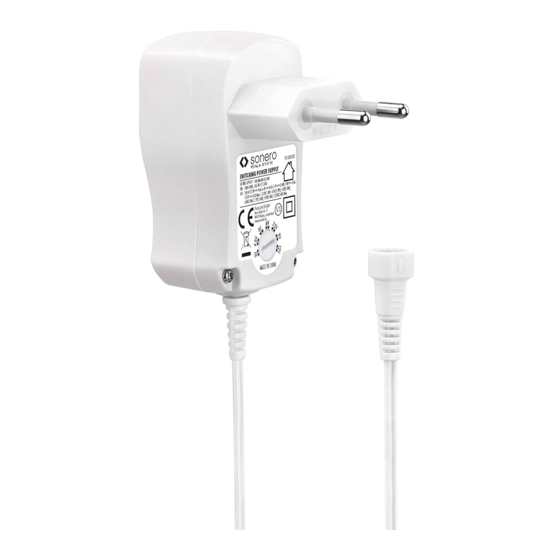

- Page 1 SWITCHING POWER SUPPLY USER MANUAL X-PS011 GENERAL NOTES Read this user’s manual completely and carefully. It is part of the product and contains important notes for operating. Keep this document for other users or for personal reference. - 1 -...
-
Page 2: Safety Instructions
SAFETY INSTRUCTIONS Risk of life by electric shock • Only let a trained electrical engineer do installation, disassembling, maintenance and repairing work. • Compare rated voltage, line voltage and frequency of product and mains. These have to be identical or within the specified range. •... - Page 3 Short circuit danger • Never bridge any contacts. Do not place any item in the ventilation slots or conection boards. Risk of injury and fire by overloading • Select input current according to your device. It must be lower than the maximum output of the power supply.
-
Page 4: Description And Function
Risk of self-intervention and misuse • Do not modify or alter either the product or the accessories! DESCRIPTION AND FUNCTION Travel chargers This product is a charger with a selectable output voltage for devices. It transforms mains voltage into model-specific low voltage. Intended Use We do not permit using the device in other ways like described in chapter Description and Function. - Page 5 Preparing • Compare voltage, mains voltage and frequency of product and mains. • Do not overload the product and attend to its name plate. Connecting and Operating 1. Connect device to travel charger. 2. Set the output current according to your device. NOTE: Never set the travel charger’s output voltage higher than your device’s input voltage! This will cause irreparable damage to both devices.
- Page 6 SPECIFICATIONS Input: EURO plug, 100-240V AC, 50/60Hz, 85mA Output: 3/4.5/5/6/7.5/9/12V DC, 300 mA, max. 3.6W Voltage: Adjustable - Best charging performance for any device Protections: Over current, over voltage, over power and short circuit protected Dimensions: 68.4 x 38.7 x 68.4 mm Weight: 95 g Storage:...
- Page 7 Manufactured for: PureLink GmbH Adress: Von-Liebig-Str. 10 48432 Rheine | Germany Commercial registration: DE 285481379 Model identifier X-PS011 Input voltage 100-240V AC Input AC frequency 60/50Hz Output voltage 3.0V / 4.5V / 5.0V / 6.0V / 7.5V / 9.0V / 12.0V Output current 0.6A (for 3.0V,4.5V,5.0V);...
- Page 8 Information published Value and precision Unit Efficiency at low load (10 %) Min 55.5% (for 3.0V); Min 58.8% (for 4.5V); Min 59.6% (for 5.0V); Min 64.3% (for 6.0V); Min 65.5% (for 7.5V); Min 65.5% (for 9.0V); Min 65.5% (for 12.0V) No-load power consumption <...
- Page 9 CE CONFORMITY • EMC Directive (2014/30/EU) • Low Voltage Directive (2014/35/EU) PureLink GmbH hereby declares that this product (X-PS011) complies with Directive 2014/30/EU and 2014/35/EU. The CE Declaration of Conformity is available on our website at www.purelink.de Before putting the product into operation please observe the respective country-specific...
- Page 10 Downloadlink Manual: https://purelink.de Sonero © PureLink GmbH Von-Liebig-Straße 10 D-48432 Rheine info@purelink.de www.purelink.de - 10 -...
-
Page 11: Allgemeine Hinweise
STECKERNETZTEIL MIT DREHSCHALTER BENUTZERHANDBUCH X-PS011 ALLGEMEINE HINWEISE Lesen Sie die Betriebsanleitung vollständig und sorgfältig. Sie ist Teil des Produkts und beinhaltet wichtige Hinweise zur Benutzung. Bewahren Sie dieses Dokument für andere Nutzer und zum Nachschlagen auf. - 11 -... - Page 12 SICHERHEITSHINWEISE Lebensgefahr durch Stromschlag • Installations-, Demontage-, Wartungs- und Reparaturarbeiten nur von ausgebildetem Elektro-Fachpersonal ausführen lassen. • Nennspannung, Netzspannung und Frequenz von Produkt und Stromnetz vergleichen. Diese müssen identisch sein oder innerhalb der vorgegebenen Parameter liegen. • Netzstecker oder Zuleitungen des Produkts vor Arbeiten am Produkt vom Netz trennen.
- Page 13 Kurzschlussgefahr • Überbrücken Sie keine Kontakte! Stecken Sie keine Gegenstände in Lüftungsschlitze oder Anschlussbrücken Verletzungsgefahr durch Schneiden • Kleinteile und Verpackungen gegen unsachgemäße Benutzung sichern. Verletzungsgefahr durch Überlastung • Bitte wählen Sie die Eingangsspannung entsprechend Ihres Geräts, die kleiner als die maximale Ausgangsspannung des Netzadapters sein muss. •...
-
Page 14: Beschreibung Und Funktion
Gefahr durch ungeeignete Umgebungsbedingungen • Belastungen, wie Hitze und Kälte, Nässe und direkte Sonnen- einstrahlung sowie Vibrationen und mechanischen Druck vermeiden. Gefahr durch Selbsteingriff und Zweckentfremdung • Modifizieren und ändern Sie weder Produkt, Produktteile noch Zubehör! BESCHREIBUNG UND FUNKTION Steckerladegeräte Dieses Produkt ist ein Ladegerät mit auswählbarer Ausgangsspannung zum Laden und Betreiben von Geräten. - Page 15 Nichtbeachten und Nichteinhalten dieser Bestimmungen und der Sicherheitshinweise kann zu schweren Unfällen und Schäden an Personen und Sachen führen. Vorbereitung • Nennspannung, Netzspannung und Frequenz von Produkt und Stromnetz vergleichen. • Produkte nicht überlasten und Typenschild beachten. Anschluss und Bedienung 1.
- Page 16 TECHNISCHE DATEN Eingang: EURO Stecker, 100-240V AC, 50/60Hz, 85mA Ausgang: 3/4,5/5/6/7,5/9/12V DC, 300 mA, max. 3,6W Spannung: Einstellbar - Beste Ladeleistung für alle Geräte Schutz: Schutz vor Überstrom, Überspannung und Kurzschluss Größe: 68,4 x 38,7 x 68,4 mm Gewicht: 95 g Lagerung: -20°C - 60°C / 10% - 90% RH - 16 -...
- Page 17 Einheit Hergestellt für: PureLink GmbH Adresse: Von-Liebig-Str. 10 48432 Rheine | Germany Handelsregister: DE 285481379 Modellkennung X-PS011 Eingangsspannung 100-240V AC Eingangswechselstromfre quenz 60/50Hz Ausgangsspannung 3.0V / 4.5V / 5.0V / 6.0V / 7.5V / 9.0V / 12.0V Ausgangsstrom 0.6A (for 3.0V,4.5V,5.0V);...
- Page 18 Veröffentlichte Angaben Wert und Genauigkeit Einheit Effizienz bei geringer Last (10 %) Min 55.5% (for 3.0V); Min 58.8% (for 4.5V); Min 59.6% (for 5.0V); Min 64.3% (for 6.0V); Min 65.5% (for 7.5V); Min 65.5% (for 9.0V); Min 65.5% (for 12.0V) Leistungsaufnahme bei Null last <...
- Page 19 CE-KONFORMITÄT • EMV-Richtlinie (2014/30/EU) • Niederspannungsrichtlinie (2006/95/EU) Hiermit erklärt PureLink GmbH, dass dieses Produkt (X-PS011) der Richtlinie 2014/30/ EU und 2014/35/EU entspricht. Die Erklärung steht Ihnen im Internet unter www.purelink.de zur Verfügung. Vor Inbetriebnahme sind die jeweiligen länderspezifischen Vorschriften zu beachten!
- Page 20 Downloadlink Manual: https://purelink.de Sonero © PureLink GmbH Von-Liebig-Straße 10 D-48432 Rheine info@purelink.de www.purelink.de - 20 -...
