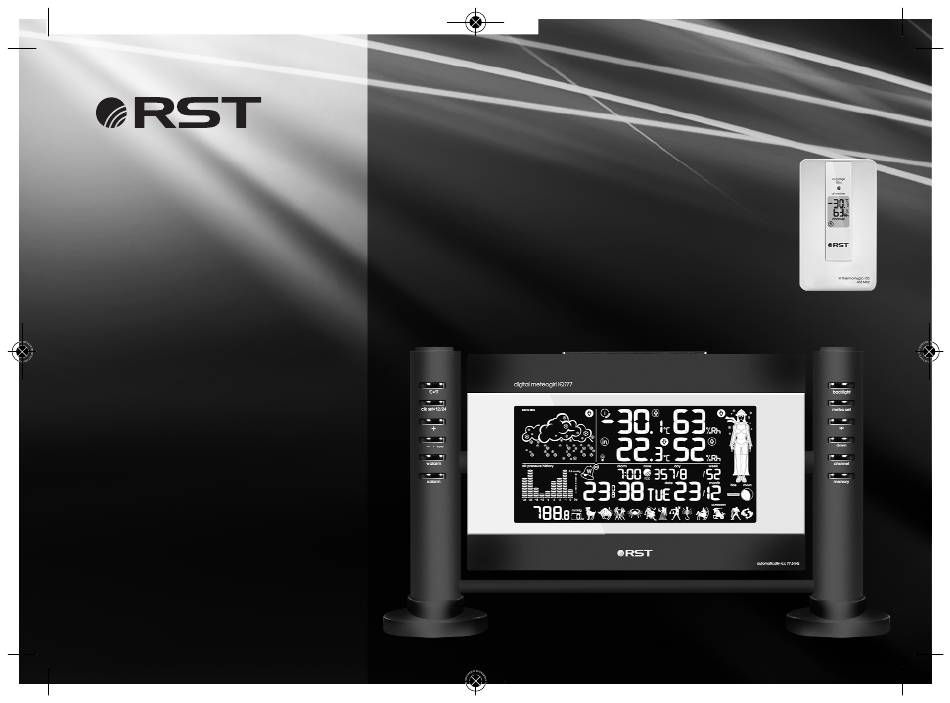

02777manual2011:02777Manual2011 25.08.2011 12:57 Page 1

инструкция по применению

Компания RST благодарит Вас за

покупку новой погодной станции

RST02777 (IQ777), в которой воплоще-

ны, кроме современных высоко-

технологичных идей самые послед-

ние достижения компании RST в

области дизайна и эргономики.

Обтекаемые линии и динамичный

силуэт новой модели придают ей

неповторимый шик. RST02777 (IQ777)

предназначена для использования

дома и на работе, и мы надеемся,

что Вы будете ею довольны. Для того,

чтобы полностью использовать все

возможности прибора, пожалуйста,

внимательно

прочтите

инструкцию

посетите

компании.

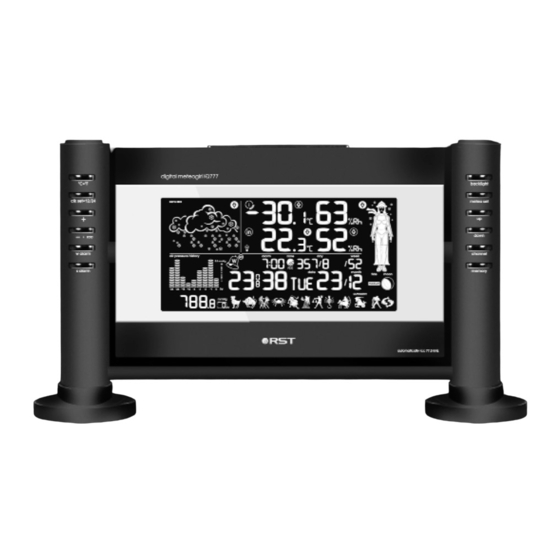

IQ777

анимационная погодная станция с

цифровой трехцветной подсветкой

дисплея и системой синхронизации

времени и даты по радиосигналам

rcc 77.5 kHz

данную

сайт

Need help?

Do you have a question about the IQ777 and is the answer not in the manual?

Questions and answers

Summary of Contents for RST IQ777

Page 1 времени и даты по радиосигналам rcc 77.5 kHz инструкция по применению Компания RST благодарит Вас за покупку новой погодной станции RST02777 (IQ777), в которой воплоще- ны, кроме современных высоко- технологичных идей самые послед- ние достижения компании RST в области дизайна и эргономики.
Page 2 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 2 основные функции • элегантный прорезиненный корпус с хромированными кнопками • погодная девушка с 15 ю различными вариантами одежды для лёгкого определения состояния погоды • астрологический зодиакальный календарь • температура и влажность воздуха внутри и вне помещения •...
Page 3 В данной станции используется абсолютно новый алгopитм работы системы определения состояния и прогноза погоды, paзpaбoтaнный кoмaндoй пpoфeccиoнaльныx метеорологов совместно с инженерами компании RST, в ocнoву кoтopoгo пoлoжeны 27 ми лeтниe нaблюдeния зa изменением погоды и климата в различных странах мира.
Page 4 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 4 ЖК дисплей график изменения атмосферного давления анимационный символьный прогноз погоды индикатор состояния батарей базы индикатор состояния батарей радиодатчиков температура и влажность воздуха внутри помещения температура и влажность воздуха вне помещения погодная девушка цифровой барометр зодиакальный календарь указатель...
Page 5 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 5 отображение на ЖК дисплее времени, будильника, иконы приёма сигналов точного времени, алендаря, счётчика дней с начала года, номера недели будильник, работающий только по рабочим дням (понедельник пятница); «sn» активирован режим повтора сигнала будильника; время срабатывания будильника (если не...
Page 6 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 6 кнопки управления light•snooze•alarm stop кратковременное включение подсветки дисплея / повтор (через 8 минут) / остановка сигнала будильника (нажать и удерживать 3 секунды) левая часть: о о переключение градусы по Цельсию/Фаренгейту set•12/24 установка времени и календаря / переключение режимов отображения...
Page 7 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 7 начало работы, установка и замена элементов питания Цифровая погодная станция устроена таким образом, чтобы её настройка и эксплуатация проходили лёгко и удобно. Для установки батареек и настройки станции, пожалуйста, выполните следующие операции: 1. Откройте отсеки для батареек, вставьте четыре новые батарейки ALKALINE типа...
Page 8 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 8 устранение проблем при регистрации радиодатчика В случае, если значение температуры и влажности не появится в верхней части дисплея погодной станции или, в процессе эксплуатации станция «потеряет» радиодатчик: вытащите элементы питания радиодатчи- ка, затем вставте их вновь, нажмите на радиодатчике RST02705 кнопку СH (С2) затем нажмите и удерживайте...
Page 9 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 9 воскресенье – понедельник – вторник – среда – четверг – пятница – суббота система синхронизации времени и даты по радиосигналам rcc 77.5 kHz В ночное время за 10 минут до 1:00, 2:00, 3:00, 4:00 погодная станция автоматически переходит в режим приёма...
Page 10 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 10 Для России и Исландии и иных стран, которые отказались от перехода на ЗИМНЕЕ/ЛЕТНЕЕ время (с 2011 года) В момент перехода стран Европы с зимнего на летнее время: Если Ваши часы не работают в режиме RCC или/и система RCC (коррекция времени по сигналам точного...
Page 11 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 11 будильник установка “single alarm” однократный звонок 1. Нажмите кнопку alarm S на 5 секунд для перехода в режим настройки однократного будильника. 2. Кнопками “+” и “ “ установите нужное время звонка будильника. 3. Нажмите кнопку alarm S для активации и деактивации будильника. При активном одноразовом будильнике...
Page 12 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 12 термометр (единицы измерения) Нажмите кнопку о о F для установки единицы измерения температуры (градуса Цельсия или Фаренгейта). цифровой барометр (единицы измерения) Нажмите и удерживайте в течение 5 секунд кнопку down. Значение единиц измерения атмосферного давления будут мигать. Установка по умолчанию mmHg (ммРтст). Для изменения единиц inHg, mB/hpa, mmHg.
Page 13 1. Точность прогноза погоды, основанного на изменении облачно давления и температуры, составляет 75%. При использовании инновационной системы RST weather sens – точность прогноза может быть дождь увеличена. 2. Прогноз погоды необязательно отражает текущую ситуацию. 3. В ночное время прогноз погоды...
Page 14 В данной станции используется абсолютно новый алгopитм работы системы определения состояния и прогноза погоды, paзpaбoтaнный кoмaндoй пpoфeccиoнaльныx метеорологов совместно с инженерами компании RST, в ocнoву кoтopoгo пoлoжeны 27 ми лeтниe нaблюдeния зa изменением погоды и климата в различных странах мира.
Page 15 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 15 корректировка символьного барометра (прогноз погоды) замечание: В начале эксплуатации погодной станции, для более точной работы символьного барометра, необходимо его выставить. Для этого достаточно установить символ погоды, соответствующий погоде в настоящий момент в Вашей местности. В дальнейшем, если символьный барометр будет работать не корректно, рекомендуем изменить его чувствительность (возможные...
Page 16 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 16 подсветка дисплея Нажмите кнопку backlight для включения подсветки ЖКД и проектора на 5 секунд. В случае, если сетевой адаптер подключён к сети, подсветка дисплея включится автоматически. выбор режима подсветки дисплея Ваша погодная станция оснащена трёхцветной цифровой подсветкой дисплея: оранжевый, фиолетовый, синий.
Page 17 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 17 установка радиодатчика Прибор установите в удобном для Вас месте. Для лучшего приёма сигнала, расположите радиодатчик RST02705 у ближайшего окна. Разместите датчик на подоконнике или прикрепите на стену, используя отверстие, находееся на тыльной стороне. Откройте окно, которое редко используется. Термо гидро сенсор, находящийся...
Page 18 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 18 регистрация дополнительных радиодатчиков RST02705 (термо гидро)/RST02703 (термо) 1. После установки батареек метеостанция автоматически начинает получать информацию от автономного/автономных радиодатчиков. Метеостанция может принимать информацию максимально от 5 х различных радиодатчиков RST02705 и/или 02703. 2. После установки батареек автономный радиодатчик RST02705 автоматически начинает передавать измеренную...
Page 19 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 19 максимальная и минимальная температура и влажность 1. Нажмите кнопку memory для показа максимальной зарегистрированной температуры и влажности внутри и вне помещения. 2. Нажмите кнопку memory еще раз для показа минимальной зарегистрированной температуры и влажности внутри и вне помещения. 3.
Page 20 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 20 фазы Луны Погодная станция распознаёт следующие 8 фаз Луны. индикатор времени приливов и отливов tide Рядом с лунным календарём расположен индикатор приливно отливного движения океана. При небольшом приливе/отливе загорается символ l (low), при среднем m (middle), при большом h (high). индикатор...
Page 21 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 21 дополнительная информация система коррекции времени и даты по радиосигналам rcc 77.5 kHz Передатчик rcc 77.5(DCF77) находится в Майнфлингине, Германия (в 25 км к юго востоку от Франкфурта на Майне) и работает на частоте 77,5 кГц с мощностью 50 кВт. Позывной...
Page 22 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 22 замечания При вынимании, замене или истощении батареек в основном блоке все настройки теряются (необходимо снова настроить погодную станцию); в радиодатчике – теряется сигнал от радиодатчика (необходимо его снова зарегистрировать). Все режимы настройки автоматически прерываются, если в течение 15 секунд не нажата ни одна кнопка. Введённые ранее...
Page 23 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 23 персоной за любые повреждения, потери дохода и другие последствия, вызванные неверным использованием или обращением с изделием, не соответствующим данной инструкции. При невозможности или нестабильности приёма радио сигналов от радио датчика или rcc 77.5 kHz в месте установки...
Page 24 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 24 спецификация основной блок измеряемая температура внутри помещения C ...+ 50 измеряемая температура радиодатчиков (вне помещения) C ...+ 70 разрешающая способность измеряемая относительная влажность радиодатчиков 0…99%RH разрешающая способность 1% RH атмосферное давление 615…802 мм Рт.ст. (820…1070 гПа/мБр) разрешающая...
Page 25 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 25 комплект поставки основной блок снастольной подставкой 1 шт; радиодатчик RST02705 1 шт; инструкция 1 шт; гарантийный талон (с условиями гарантии) 1 шт; упаковка 1 шт. Элементы питания (для проверки работоспособности прибора) в комплект поставки не входят, гарантийной...
Page 26 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 26 IQ777 Digital Meteolight RST02777 instruction manual...
Page 27 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 27 A. Barometric pressure chart Show the barometric pressure trend chart for the past 36 hours. B. Weather forecast window Show weather forecast in anima- tion with snowfall indicator and stormy warning indicator, Weather forecast with Sunny, Slightly Cloudy, Cloudy, Rainy, Cloud...
Page 28 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 28 sensors which is placed in 5 different places and within 100 meter (open area) distance from the main unit. G. Weather girl Weather forecasting with 15 easy-to-read weather forecast signs featured by weather girl H. Barometric pressure window Displays the barometric pressure reading in hpa/mB, inHg or mmHg.
Page 29 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 29 • Outdoor temperature and humidity data transfer from maximum 5 different wireless remote sensor units by RF 433 MHz • In/out door temperature, humidity and air pressure with trend indicator • MAX/MIN memory for in/out door temperature and himidity •...
Page 30 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 30 the thermo remote Sensor : C1: Transmission Indication LED C2: “Channel” button о о C3: “ С/ F” button C4: outdoor thermo and humidity sensor getting started Open the battery covers, which stand on the two columns of the main station, put 4 Pcs AA size battery into the compartment according to “+”,”-”...
Page 31 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 31 3 minutes, the main station will turn to radio controlled receiving for 10 minutes. If the signals are not received, the date can also be set manually. When it does receive the signal, it will change the man- ually set time into the received time.
Page 32 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 32 radio controlled receiving mode After entering RCC receiving mode, “rcc” character will be in blink in the LCD. If it had detected the available signal, with the blink of in the front of “rcc”, and “rcc” stop blinking at the same time. After receive successfully, “...
Page 33 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 33 clock • calendar • past day from beginning year • number of week A. Alarm zone, Two alarms are ON in the above display, and it is 8:00AM for S Alarm. B. The past day from beginning year. C.
Page 34 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 34 moon phase and tide The weather station is equipped with 8 moon phases display (i.e. from new moon to waning crescent) on the screen. The animated running moon phase will pause 5 seconds in the place of the current moon phase cal- culated by the current calendar date.
Page 35 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 35 is alarming. Press “snooze/alarm stop” once, it will enter mode of snooze, in the same time, the sym- bol of «IN» will blink. The snooze time will last for 8 minutes ,then it alarms again. •Press and hold the “snooze/alarm stop”...
Page 36 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 36 at the bottom of the main station, then insert the input of the adapter into the socket with 230V alter- nating current, then the backlight will lighten all the time, please take the below picture as reference. ch•scr•srch button function •If the weather station didn’t search remote sensor mode, press and hold “ch•scr•srch”...
Page 37 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 37 batteries inserted. Batteries compartment of remote sensor is locating behind the body back. •For having more than one external transmitter(Maximum 5)select the Channel, Must be ensure each sensor is transmitting difference channel after inserting batteries .The channel select button (CH) is at the back of the remote sensor.
Page 38 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 38 weather forecast setting •Press and hold “meteo set” for 3 sunny seconds, it will enter into the corre- sponding parameter setting of the air pressure. When the setting item is in blink, press “UP” or “DOWN” button can change the current parameter, partially cloudy then press “meteo set”...
Page 39 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 39 setting according to the using condition, and choose the best sensitivity fit for the current environment. •When it is in the normal mode, press once “meteo set” button to check the recorded air pressure read- ing in the past 24 hours.
Page 40 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 40...
Page 41 02777manual2011:02777Manual2011 25.08.2011 12:57 Page 41 www.thermometer-rst.ru...

This manual is also suitable for:

Rst02777
