DIGITAL TRÅDLØS HD
VIDEOOVERVÅGNING SP-SV5400KIT

Advertisement

loading
Need help?

Need help?

Do you have a question about the SP-SV5400KIT and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for SecVision SP-SV5400KIT

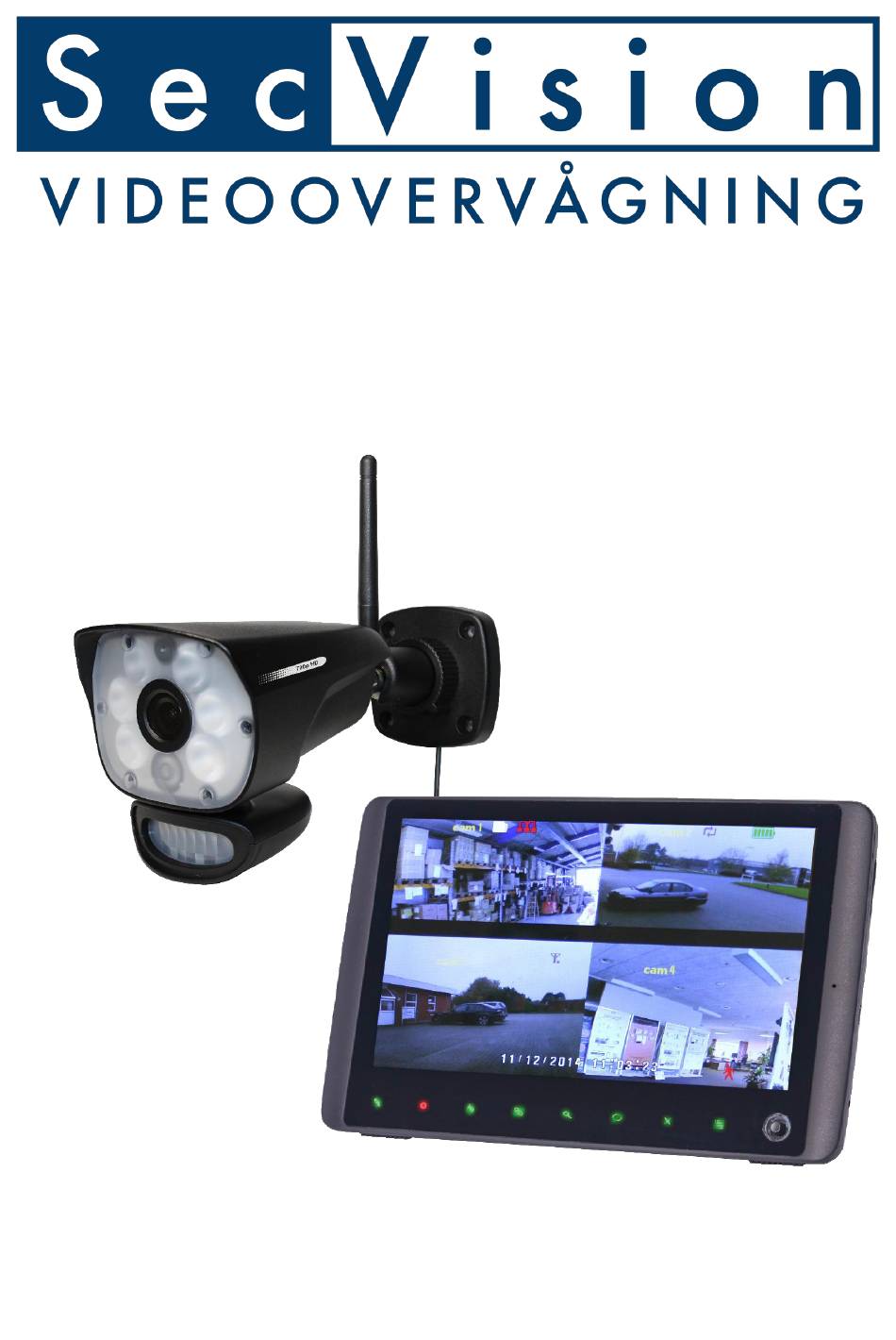

  • Page 1 DIGITAL TRÅDLØS HD VIDEOOVERVÅGNING SP-SV5400KIT...
  • Page 2 Funktioner: 9” TFT LCD Monitor (800 x 480)  Optagelse op til 720p HD video med lyd  Vejr resistent HD kamera med infrarød LED lys, som kan lyse i en rækkevidde af 13 meter  om natten Skarp hvid LED lys til, at lyse din vej op eller for at øge din sikkerhed ...
  • Page 3 Monitor/Skærm Frontpanel knapper 1. LCD Skærm – Viser video fra kamera(er) eller menusystem. Knap Funktion Slår to-vejs kommunikation mellem skærm Tale knap og kameraer til og fra. Slår optagelse bevægelse foran Optag ved bevægelse kameraerne til og fra (Motion Detection). Slår manuel optagelse til og fra (optagelse Manuel optagelse hele tiden).
  • Page 4 Bagside af monitor/skærm 1. Antenner: Sæt disse så de peger op ad for, at opnå bedste trådløse rækkevidde til kameraerne. 2. Power knap: Tryk og hold denne nede for, at tænde eller slukke monitoren. Når monitoren er tændt og der trykkes en gang kort på knappen vil monitoren gå i scan- mode.
  • Page 5 Trådløs HD Kamera oversigt 1. Mikrofon – Optager lyden omkring kameraet og sender lyden fra kameraet til optageren. 2. 6W hvide LED’er – Hvidt LED lys ved manuel-, bevægelses- og timeraktivering. 3. Linse – Opfanger video foran kameraet og sender video fra kamera til optager. 4.
  • Page 6 samt sender push meddelelser på tablet og/eller smartphone (iOS/Android). 6. Højttaler – Lyd/tale fra optager/monitor eller app. 7. Antenne – Sender og modtager signaler til og fra modtager. 8. Væg monteringsbeslag – Brug beslaget til, at montere kameraet til en væg eller andre flade overflader.

  • Page 7: Anvendelse Af Systemet

    2. Sæt kameraet fast på væggen. Mærk positionen for opsætningen af skruer med din skruetrækker, og bor hullerne. Indsæt 3 skruer og sæt så forsigtigt kameraet fast på væggen. Sikre at kameraets monteringsbeslag sidder godt fast i væggen! NOTE: Kameraet kan også placeres på flade overflader, som et bord eller en hylde, hvor ingen montering skal gøres.
  • Page 8 Har du mere end ét kamera tilsluttet, kan du stadig se kameraerne på skærmen (Op til 4 kameras). 1. Signal Indikator – Viser hvor meget signal der er. Er signalet lavt, kan du med fordel rykke rundt med både modtager og kamera.
  • Page 9 OOUT OF RANGE Warning Nedenstående billede vil komme frem, hvis signalet er i bund. 2. Kanal indikator – Viser hvilken kanal der bliver vist. Pres for at skifte kanal. 3. MicroSD kort indikator – Når et microSD korter indsat, kan det ses på skærmen. Et hvidt ikon betyder, at den er klar til optagelse.
  • Page 10 Dette ikon vises på LCD skærmen. 6. Optagelsesindikator– Der vises, hvilket kamera der er I brug, og om det er tændt. 7. Zoom Indikator – Du kan zoome ind og ud af skærmen. Du kan bruge pilene til, at køre rundt på billedet, når du er i zoom mode. 8.
  • Page 11 Se alle fire kanaler Se kun 2 kanaler 3. microSD kort optagelse Før du kan optage noget, skal du indsætte et microSD kort, som optager hændelsen. Det kan være helt op til et 128GB microSD kort. Forudsætning for optagelse: Et microSD kort skal sættes ind I m,odtageren for, at optage en hændelse.
  • Page 12 Du kan altid afspille optagelser fra dit microSD kort på din computer. 4.1. Video afspilning For at afspille optagelser: 1. Ved live visning, tryk joystick. Optagelseslisten åbnes. 2. Flyt joysticket op og ned for at ændre måned. 3. Væld de kanaler, som du vil se optagelser fra.
  • Page 13 Se optagelse direkte fra microSD kortet Du kan se dine optagelser fra microSD kortet direkte på din computer. Indsæt kort, og det vil komme frem af sig selv. 5. Adgang til menusystem Tryk på Menu knappen, og gå ind i menuen, hvor du selv kan vælge hvad du vil se. Hovedmenuen har 5 mindre menuer 1.
  • Page 14 Formater hukommelseskort: Ved formattering af mocroSD kortet, vil alle filer blive slettet på den. Tidszone: Vælg tidszone. Firmware opgradering: Opgradér firmwaren her. A:For at opdatere firmware fra server 1. Tilslut internettet og dette ikon skulle komme frem på skærmen hvis et nyt firmware er tilgængelig.
  • Page 15 1. Netværk indstillinger: Kun for advancerede brugere. Spørg support om hjælp. 2. Information: Opsæt informationerne i de tomme felter 3. Nulstil kode ved 000000 5.2. Opdag Bestem bevægelses niveau her. 5.3 Alarm Øg eller mindsk lydsstyrken på din alarm her. 5.4 Optagelse Brug optagelses menuen til at ændre optyagelsesindstillinger, og sætte skemalagt optagelse op.
  • Page 16 arrow to move the cursor and push the joystick to include or dismiss the channel. 6. Select the start time and end time for schedule recording by moving the joystick left /right arrow to move the cursor, then up / down to change the values. Note: The time uses a 24-hour clock.

  • Page 17: Camera Setup

    Note: If you delete a recording schedule during a scheduled recording time, the camera(s) will continue to record video for a short period afterwards. The system checks for changes in recording schedules every half hour and will eventually stop recording if a schedule has been deleted.
  • Page 18 The receiver will count down from 30~0 – you must press the Pair button on the camera during this time to successfully pair the camera. If the button on the camera is not pressed, the receiver will return to the view screen, and no pairing will take place.

  • Page 19: Scan Mode

    6. Repeatsteps1~4 to configure your other cameras as needed. -Resolution: Select the frame rate for each camera by HD or VGA Frame rate: Cam x 1 : HD(720p x1) @ 15 fps or Cam x 2 : D1x2 @ 20 fps or Cam x 2 : VGA x2 @ 30 fps or Cam x 4 : VGA x4 @ 30 fps, or VGA x 4 @ 10 fps 6 Scan mode In Scan mode, the receiver’s LCD screen and speaker will turn off unless motion is...
  • Page 20 1. Download app MyCam View freely from the App Store or the Google player store on your smart phone or tablet.(Make sure your phone connect with network) 2. Connect the 7’’monitor with your home router by internet cable. 3. Add camera(Android APP for example) Touch the App icon MyCam View to launch the app, Tap “Click here to add camera”...
  • Page 21 Name: Press it to rename the camera (original name is MyCam View) what you want. Enter the Password: 000000 (Default setting) Then press OK to confirm it. 4. The system will show in your device list at an online status as below picture. 5.
  • Page 22 from your camera in either portrait or landscape mode. View icon : press this icon to view Snapshot photos already taken. Snapshot Icon : press this icon to take photo from camera side Mute Icon : It cut off the audio on the camera side. Press this icon to listen the audio from camera side.
  • Page 23 Online: 1, only one remote visit, system support 4 remote visit at the same time. Quality: shows the network quality. 6. Back to the add camera menu, then press the down arrow, a new interface pops out as showed .
  • Page 24 Reconnect: If your remote device connected failed with the camera, press it to reconnect. Edit Device: Device setting and Advanced setting are under this menu. You can see the camera’s details under Device Setting. You can modify Password setting(default 000000) , video Quality(default Min) and Alert interval(default 3 MIN)under Advance setting.
  • Page 25 View Snapshot: Select it to view the photos you have taken by Snapshot key. Remove Device: Delete this camera from your phone FCC NOTICE: This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

  • Page 26: Electrical Parameter

    - Increase the separation between the equipment and receiver. -Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. -Consult the dealer or an experienced radio/ TV technician for help. Caution: Changes for modifications not expressly approved by the party responsible for compliance could void the user’s authority to operate the equipment.
  • Page 27 Cam x 1 : 720px1 @ 15 fps Image Resolution / Frame Cam x 2 : VGAx2 @ 30 fps Rate Cam x 4 : VGA x 4 @ 10 fps Lens 3.6mm / F1.9 (ICR cut Filter) Viewing Angle (Diagonal) 92°...
  • Page 28 View Angle H: 140° V: 110° Lithium rechargeable battery 3.7V 2000mAh Capacity loss of battery approx. 20% after 300 charge cycles Power Requirement 5V DC 2A ±5% Power Consumption 750mA max:1050mA Operating Temperature 14°F ~ 104°F (-10°C ~ 40°C) Operating Humidity 0% ~ 85%...
