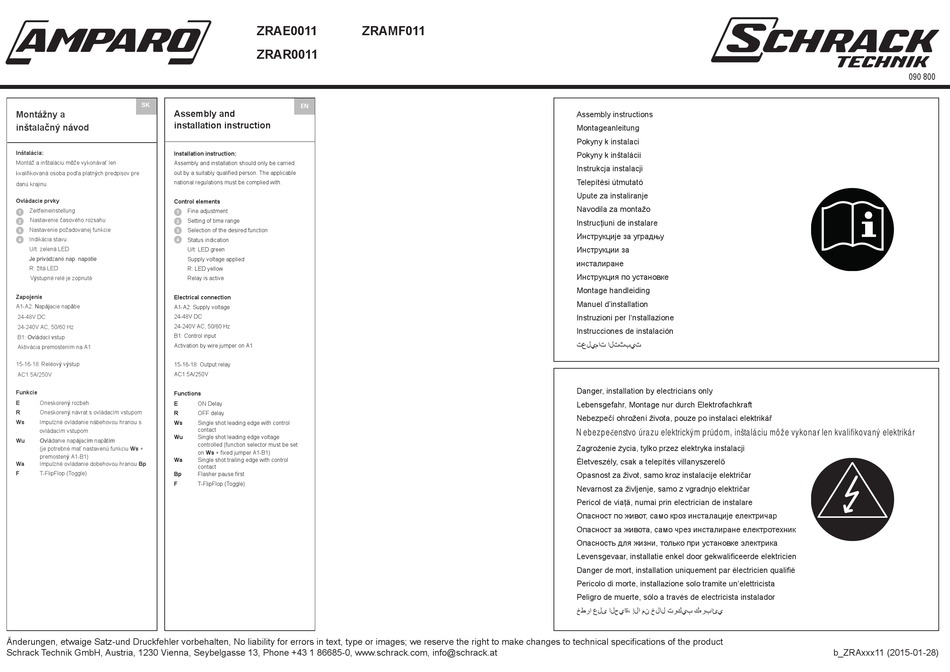

Schrack Technik AMPARO ZRAE0011 Assembly And Installation Instruction

SK
Assembly and
Montážny a
installation instruction
inštalačný návod
Inštalácia: Installation instruction:
Montáž a inštaláciu môže vykonávať len Assembly and installation should only be carried
kvalifikovaná osoba podľa platných predpisov pre out by a suitably qualified person. The applicable
national regulations must be complied with.
danú krajinu.
Ovládacie prvky Control elements
Zeitfeineinstellung
1 1
Nastavenie časového rozsahu
2 2
Nastavenie požadovanej funkcie
3 3
Indikácia stavu
4 4
U/t: zelená LED
Je privádzané nap. napätie
R: žltá LED
Výstupné relé je zopnuté
Zapojenie Electrical connection
A1-A2: Napájacie napätie
A1-A2: Supply voltage
24-48V DC 24-48V DC
24-240V AC, 50/60 Hz
24-240V AC, 50/60 Hz
B1: Control input
B1: Ovládací vstup
Activation by wire jumper on A1
Aktivácia premostením na A1
15-16-18: Reléový výstup
15-16-18: Output relay
AC1 5A/250V
AC1 5A/250V
Funkcie
Functions
E Oneskorený rozbeh E
R Oneskorený návrat s ovládacím vstupom
R
Ws Impulzné ovládanie nábehovou hranou s
Ws
. ovládacím vstupom
Wu
Wu
Ovládanie napájacím napätím
(je potrebné mať nastavenú funkciu Ws +
premostený A1-B1)
Wa
Wa Impulzné ovládanie dobehovou hranou Bp
F T-FlipFlop (Toggle)
Bp
F
Änderungen, etwaige Satz-und Druckfehler vorbehalten, No liability for errors in text, type or images; we reserve the right to make changes to technical specifications of the product
Schrack Technik GmbH, Austria, 1230 Vienna, Seybelgasse 13, Phone +43 1 86685-0, www.schrack.com, info@schrack.at
ZRAE0011 ZRAMF011
ZRAR0011
EN
Fine adjustment
Setting of time range
Selection of the desired function
Status indication
U/t: LED green
Supply voltage applied
R: LED yellow
Relay is active
ON Delay
OFF delay
Single shot leading edge with control
contact
Single shot leading edge voltage
controlled (function selector must be set
on Ws + fixed jumper A1-B1)
Single shot trailing edge with control
contact
Flasher pause first
T-FlipFlop (Toggle)
Assembly instructions
Montageanleitung
Pokyny k instalaci
Pokyny k inštalácii
Instrukcja instalacji
Telepítési útmutató
Upute za instaliranje
Navodila za montažo
Instrucțiuni de instalare
Инструкције за уградњу
Инструкции за
инсталиране
Инструкция по установке
Montage handleiding
Manuel d'installation
Instruzioni per I'nstallazione
Instrucciones de instalación
‫تيبثتلا تاميلعت‬
