Siemens 3UA50 Instructions

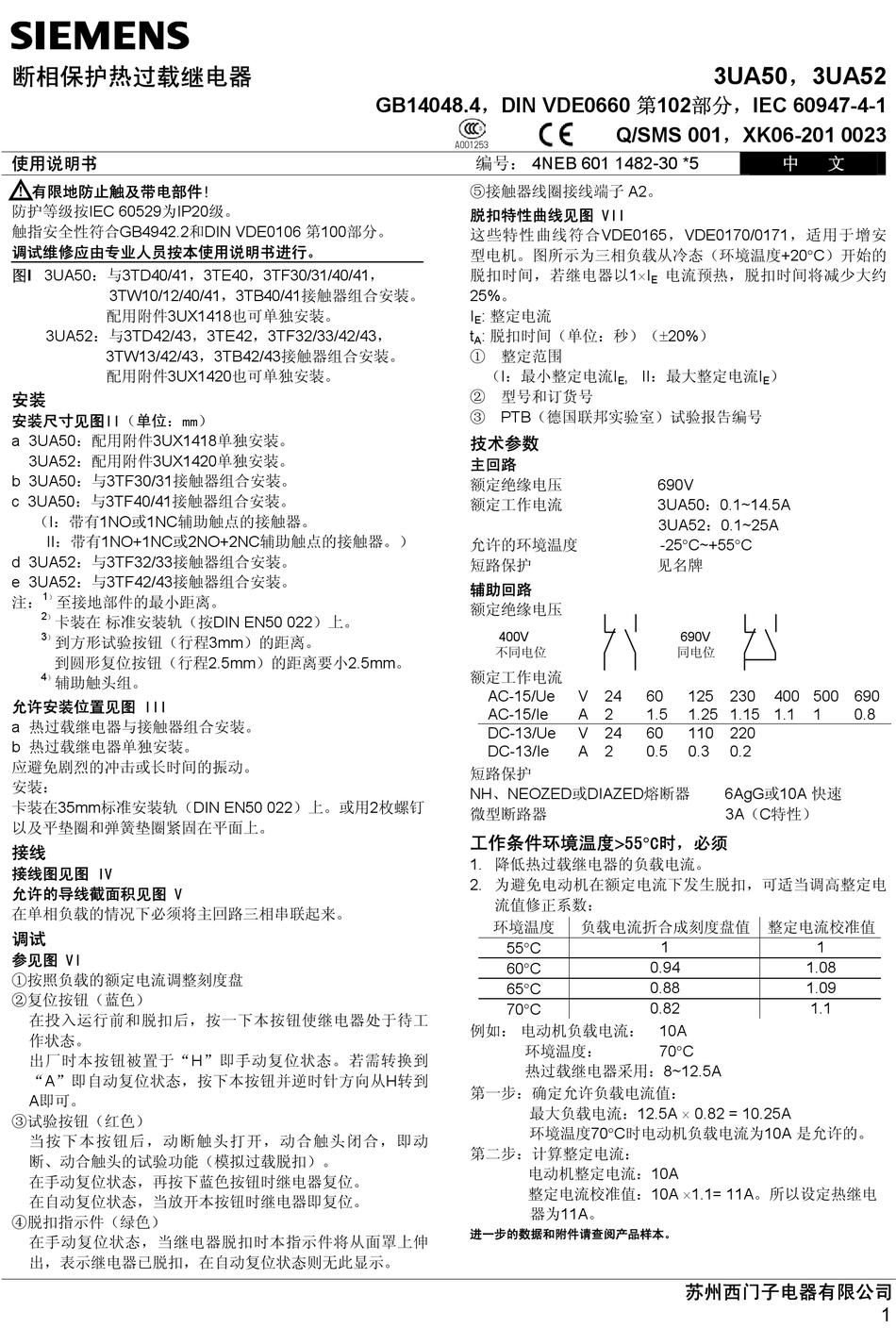

s
断相保护热过载继电器
使用说明书
！有限地防止触及带电部件!
防护等级按IEC 60529为IP20级。
触指安全性符合GB4942.2和DIN VDE0106 第100部分。
调试维修应由专业人员按本使用说明书进行。
图I 3UA50：与3TD40/41，3TE40，3TF30/31/40/41，
3TW10/12/40/41，3TB40/41接触器组合安装。
配用附件3UX1418也可单独安装。
3UA52：与3TD42/43，3TE42，3TF32/33/42/43，
3TW13/42/43，3TB42/43接触器组合安装。
配用附件3UX1420也可单独安装。
安装
安装尺寸见图II（单位：mm）
a 3UA50：配用附件3UX1418单独安装。
3UA52：配用附件3UX1420单独安装。
b 3UA50：与3TF30/31接触器组合安装。
c 3UA50：与3TF40/41接触器组合安装。
（I：带有1NO或1NC辅助触点的接触器。
II：带有1NO+1NC或2NO+2NC辅助触点的接触器。）
d 3UA52：与3TF32/33接触器组合安装。
e 3UA52：与3TF42/43接触器组合安装。
1
）
注： 至接地部件的最小距离。
2
）
卡装在 标准安装轨（按DIN EN50 022）上。
3
）
到方形试验按钮（行程3mm）的距离。
到圆形复位按钮（行程2.5mm）的距离要小2.5mm。
4
）
辅助触头组。
允许安装位置见图 III
a 热过载继电器与接触器组合安装。
b 热过载继电器单独安装。
应避免剧烈的冲击或长时间的振动。
安装：
卡装在35mm标准安装轨（DIN EN50 022）上。或用2枚螺钉
以及平垫圈和弹簧垫圈紧固在平面上。
接线
接线图见图 IV
允许的导线截面积见图 V
在单相负载的情况下必须将主回路三相串联起来。
调试
参见图 VI
①按照负载的额定电流调整刻度盘
②复位按钮（蓝色）
在投入运行前和脱扣后，按一下本按钮使继电器处于待工
作状态。
出厂时本按钮被置于"H"即手动复位状态。若需转换到
"A"即自动复位状态，按下本按钮并逆时针方向从H转到
A即可。
③试验按钮（红色）
当按下本按钮后，动断触头打开，动合触头闭合，即动
断、动合触头的试验功能（模拟过载脱扣）。
在手动复位状态，再按下蓝色按钮时继电器复位。
在自动复位状态，当放开本按钮时继电器即复位。
④脱扣指示件（绿色）
在手动复位状态，当继电器脱扣时本指示件将从面罩上伸
出，表示继电器已脱扣，在自动复位状态则无此显示。
GB14048.4，DIN VDE0660 第102部分，IEC 60947-4-1
A001253
编号： 4NEB 601 1482-30 *5
⑤接触器线圈接线端子 A2。
脱扣特性曲线见图 VII
这些特性曲线符合VDE0165，VDE0170/0171，适用于增安
型电机。图所示为三相负载从冷态（环境温度+20°C）开始的
脱扣时间，若继电器以1×I
25%。
I : 整定电流
E
t : 脱扣时间（单位：秒）（±20%）
A
① 整定范围
（I：最小整定电流I
② 型号和订货号
③ PTB（德国联邦实验室）试验报告编号
技术参数
主回路
额定绝缘电压
额定工作电流
允许的环境温度
短路保护
辅助回路
额定绝缘电压
400V
不同电位
额定工作电流
AC-15/Ue
AC-15/Ie
DC-13/Ue
DC-13/Ie
短路保护
NH、NEOZED或DIAZED熔断器
微型断路器
工作条件环境温度>55 °C时，必须
1. 降低热过载继电器的负载电流。
2. 为避免电动机在额定电流下发生脱扣，可适当调高整定电
流值修正系数：
环境温度
55°C
60°C
65°C
70°C
例如： 电动机负载电流： 10A
环境温度：
热过载继电器采用：8~12.5A
第一步：确定允许负载电流值：
最大负载电流：12.5A × 0.82 = 10.25A
环境温度70°C时电动机负载电流为10A 是允许的。
第二步：计算整定电流：
电动机整定电流：10A
整定电流校准值：10A ×1.1= 11A。所以设定热继电
器为11A。
进一步的数据和附件请查阅产品样本。
3UA50，3UA52
Q/SMS 001，XK06-201 0023
电流预热，脱扣时间将减少大约
E
, II：最大整定电流I
E
690V
3UA50：0.1~14.5A
3UA52：0.1~25A
-25°C~+55°C
见名牌
690V
同电位
V 24 60 125 230
A 2 1.5 1.25 1.15 1.1
V 24 60 110 220
A 2 0.5 0.3 0.2
6AgG或10A 快速
3A（C特性）
负载电流折合成刻度盘值
1
0.94
0.88
0.82
70°C
苏州西门子电器有限公司
中 文
）
E
400 500 690
1 0.8
整定电流校准值
1
1.08
1.09
1.1
1
