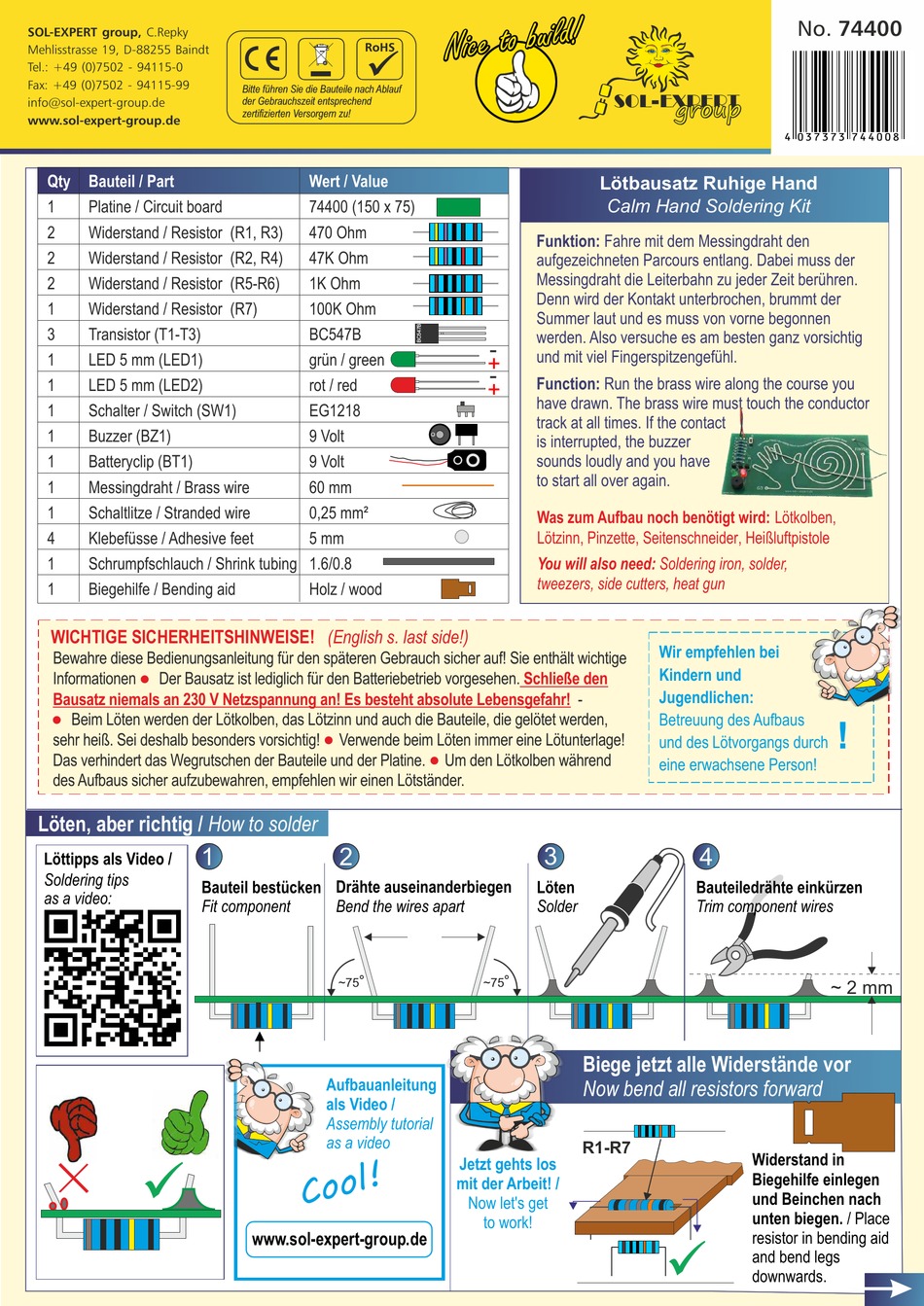

Sol-Expert 74400 Quick Start Manual

SOL-EXPERT group, C.Repky
Mehlisstrasse 19, D-88255 Baindt
Tel.: +49 (0)7502 - 94115-0
Fax: +49 (0)7502 - 94115-99
info@sol-expert-group.de
www.sol-expert-group.de
Qty Bauteil / Part
1 Platine / Circuit board
2 Widerstand / Resistor (R1, R3)
2 Widerstand / Resistor (R2, R4)
2 Widerstand / Resistor (R5-R6)
1 Widerstand / Resistor (R7)
3 Transistor (T1-T3)
1 LED 5 mm (LED1)
1 LED 5 mm (LED2)
1 Schalter / Switch (SW1)
1 Buzzer (BZ1)
1 Batteryclip (BT1)
1 Messingdraht / Brass wire
1 Schaltlitze / Stranded wire
4 Klebefüsse / Adhesive feet
1 Schrumpfschlauch / Shrink tubing 1.6/0.8
1 Biegehilfe / Bending aid
WICHTIGE SICHERHEITSHINWEISE! (English s. last side!)
Bewahre diese Bedienungsanleitung für den späteren Gebrauch sicher auf! Sie enthält wichtige
Informationen - Der Bausatz ist lediglich für den Batteriebetrieb vorgesehen.
Bausatz niemals an 230 V Netzspannung an! Es besteht absolute Lebensgefahr!
Beim Löten werden der Lötkolben, das Lötzinn und auch die Bauteile, die gelötet werden,
sehr heiß. Sei deshalb besonders vorsichtig! - Verwende beim Löten immer eine Lötunterlage!
Das verhindert das Wegrutschen der Bauteile und der Platine. - Um den Lötkolben während
des Aufbaus sicher aufzubewahren, empfehlen wir einen Lötständer.
Löten, aber richtig / How to solder
1
Löttipps als Video /
Soldering tips
Bauteil bestücken
as a video:
Fit component
ü
Bitte führen Sie die Bauteile nach Ablauf
der Gebrauchszeit entsprechend
zertifizierten Versorgern zu!
Wert / Value
74400 (150 x 75)
470 Ohm
47K Ohm
1K Ohm
100K Ohm
BC547B
grün / green
rot / red
EG1218
9 Volt
9 Volt
60 mm
0,25 mm²
5 mm
Holz / wood
2
Drähte auseinanderbiegen
Bend the wires apart
~75
Aufbauanleitung
als Video /

Assembly tutorial

as a video
www.sol-expert-group.de
Lötbausatz Ruhige Hand
Funktion: Fahre mit dem Messingdraht den
aufgezeichneten Parcours entlang. Dabei muss der
Messingdraht die Leiterbahn zu jeder Zeit berühren.
Denn wird der Kontakt unterbrochen, brummt der
Summer laut und es muss von vorne begonnen
werden. Also versuche es am besten ganz vorsichtig
-
und mit viel Fingerspitzengefühl.
-
Function: Run the brass wire along the course you
have drawn. The brass wire must touch the conductor
track at all times. If the contact
+
is interrupted, the buzzer
sounds loudly and you have
to start all over again.
Was zum Aufbau noch benötigt wird: Lötkolben,
Lötzinn, Pinzette, Seitenschneider, Heißluftpistole
You will also need: Soldering iron, solder,
tweezers, side cutters, heat gun
Schließe den
-
3
Löten
Solder
~75
Biege jetzt alle Widerstände vor
Now bend all resistors forward
R1-R7
Jetzt gehts los
mit der Arbeit! /
Now let's get
to work!
SOL-EXPERT
group
group
Calm Hand Soldering Kit
Wir empfehlen bei
Kindern und
Jugendlichen:
Betreuung des Aufbaus
und des Lötvorgangs durch
eine erwachsene Person!
4
Bauteiledrähte einkürzen
Trim component wires
Widerstand in
Biegehilfe einlegen
und Beinchen nach
unten biegen. / Place
resistor in bending aid
ü
and bend legs
downwards.
No. 74400
4 037373 744008
!
~ 2 mm
