Summary of Contents for Mizzo Design Tolleno-10025B

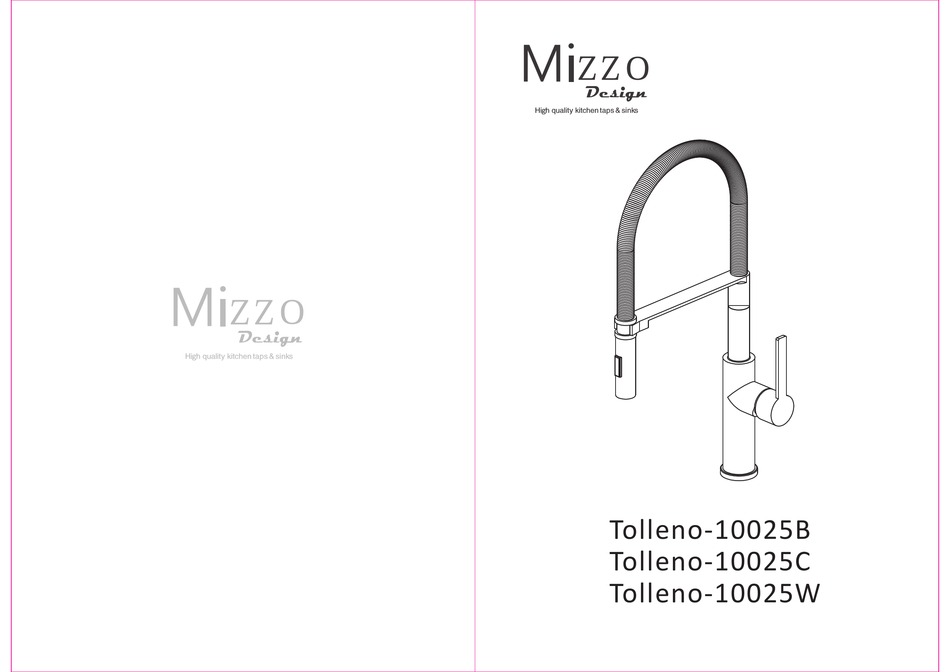

- Page 1 & sinks h quality kitchen taps & sinks Tolleno-10025B Tolleno-10025C Tolleno-10025W...
-
Page 2: Technical Information
Tolleno 10025-UK h quality kitchen taps & sinks 1. Technical information Outlet pipe rotation 360 degrees Directory Spray head pull out distance Up to 0.5 meter Min. 0.05 MPa (flowing Hot & cold water supply pressure pressure), Max 0.75 MPa (static pressure) EN: Installation manual 60±5°C - 90°C... -
Page 3: Parts Checklist
Tolleno 10025-UK Tolleno 10025-UK 4.Parts Checklist 5.Dimension Drawing 6.Installation Method Components Name Screw Cover M34 stable plate O plastic Fixed plastic Bottom Stable plate The Screw Screw Handle Cartridge Cover-2 Cartridge Cover-1 Cartridge Faucet body Screw Swiveling Rod sprayer holder Spout Flexible Spout spiral Magnetic Holder... -
Page 4: Care And Maintenance
Tolleno 10025-UK Tolleno 10025-UK STEP STEP STEP Make sure all connections have been tightened; Keep the handle turned off; Open main water supplies and drainage system, check and repair connection if you find leakage.Remove the spray head. open faucet and keep water flowing for a minute to flush out all debris. -
Page 5: Technische Informatie
Tolleno 10025-NL Tolleno 10025-NL 4. Onderdelen h quality kitchen taps & sinks 1. technische informatie Draaibare uitloop 360 graden Lengte uittrekbare slang 0.5 meter Min. 0.05 MPa Waterdruk warm en koud Max 0.75 MPa Aanbevolen temperatuur 60±5°C - 90°C Benodigd kraangat 35 mm 2. - Page 6 Tolleno 10025-NL Tolleno 10025-NL 5.Technische tekening STEP STEP Schuif de aansluitmoer over de 2 aansluitslangen en de veer heen . Trek daarbij de veer iets naar beneden om Sluit de aansluitslangen aan aan de plaats te creëren voor de aansluitmoer 6.Installatie onderzijde van de keukenkraan.
-
Page 7: Onderhoud En Gebruik
Tolleno 10025-NL Tolleno 10025-DE h quality kitchen taps & sinks 7.onderhoud en gebruik 1. Technische Information Rotation Auslauf 360 Grad Als u de kraan op nieuwe watertoevoerslangen installeert, raden we aan deze te spoelen Bis zu 0.5 Meter Abstand herausziehare Brause vóór de installatie van de keukenkraan. - Page 8 Tolleno 10025-DE Tolleno 10025-DE 4. Armatur Einzelteile 5.Größentabelle 6.Funktionsüberprüfung Components Name Screw Cover M34 stable plate O plastic Fixed plastic Bottom Stable plate The Screw Screw Handle Cartridge Cover-2 Cartridge Cover-1 Cartridge Faucet body Screw Swiveling Rod sprayer holder Spout Flexible Spout spiral Magnetic Holder Plastic with Magnetic...
-
Page 9: Pflege Und Wartung
Wasserversorgungsventil ausschalten wenn der Wasserhahn für längere Zeit nicht benutz wird. 8.Garantie Seit 2009 entwirft und entwickelt das niederländische Unternehmen Mizzo Designküchenprodukte wie Armaturen und Küchenspülen. Mizzo Design bieten ein komplettes Programm von 100 Designprodukten an. Alle Produkte unterliegen strengsten Qualitätsanforderungen. Die Garantiezeit Flexiblen Anschlüsse an die Wasser- Mutter auf das Rohrgewinde drehen, auf Küchenarmaturen beträgt 5 Jahre und auf Küchenspülen Lebenslang. -
Page 10: Informations Techniques
Tolleno 10025-FR Tolleno 10025-FR 4. Pièces détachées h quality kitchen taps & sinks 1. Informations techniques Rotation bec 360 degrées Longueur bec extractible Jusqu’à 0.5m Min. 0.05 MPa (pression circulant), Pression d’eau froid et chaud Max 0.75 MPa (pression statique) 60±5°C - 90°C Attention: Température d’eau reccomandé... -
Page 11: Étapes D'installation
Tolleno 10025-FR Tolleno 10025-FR 5.Dimensions STEP STEP Vissez l’écrou au filetage, en tirant vers 6. Étapes d’installation Connectez les flexibles à l’alimentation le bas le ressort d’eau STEP STEP STEP Vérifiez que toutes les connections sont bien serrées. Gardez le levier fermé, ouvrez l’alimentation d’eau, vérifiez les connections et réparez-les en cas de fuite(s). - Page 12 Nous n'acceptons que le meilleur pour créer le meilleur. Mizzo Design offre une garantie de 5 ans pour les robinets et une garantie vie pour les éviers de cuisine.
- Page 13 Tolleno 10025-IT Tolleno 10025-IT 4. Parti del rubinetto 5.Dimensioni 6.Passi di installazione Components Name Screw Cover M34 stable plate O plastic Fixed plastic Bottom Stable plate The Screw Screw Handle Cartridge Cover-2 Cartridge Cover-1 Cartridge Faucet body Screw Swiveling Rod sprayer holder Spout Flexible Spout spiral Magnetic Holder...
-
Page 14: Cura E Manutenzione
Nel frattempo ci sono quasi 100 prodotti che devono soddisfare i rigorosi controlli di qualità imposti dalla casa Mizzo Design. Mizzo Design offre una garanzia di 5 anni su tutti i rubinetti da cucina e una garanzia a vita per i lavelli da cucina.
