Summary of Contents for MAX TOOLS 12V7Ah

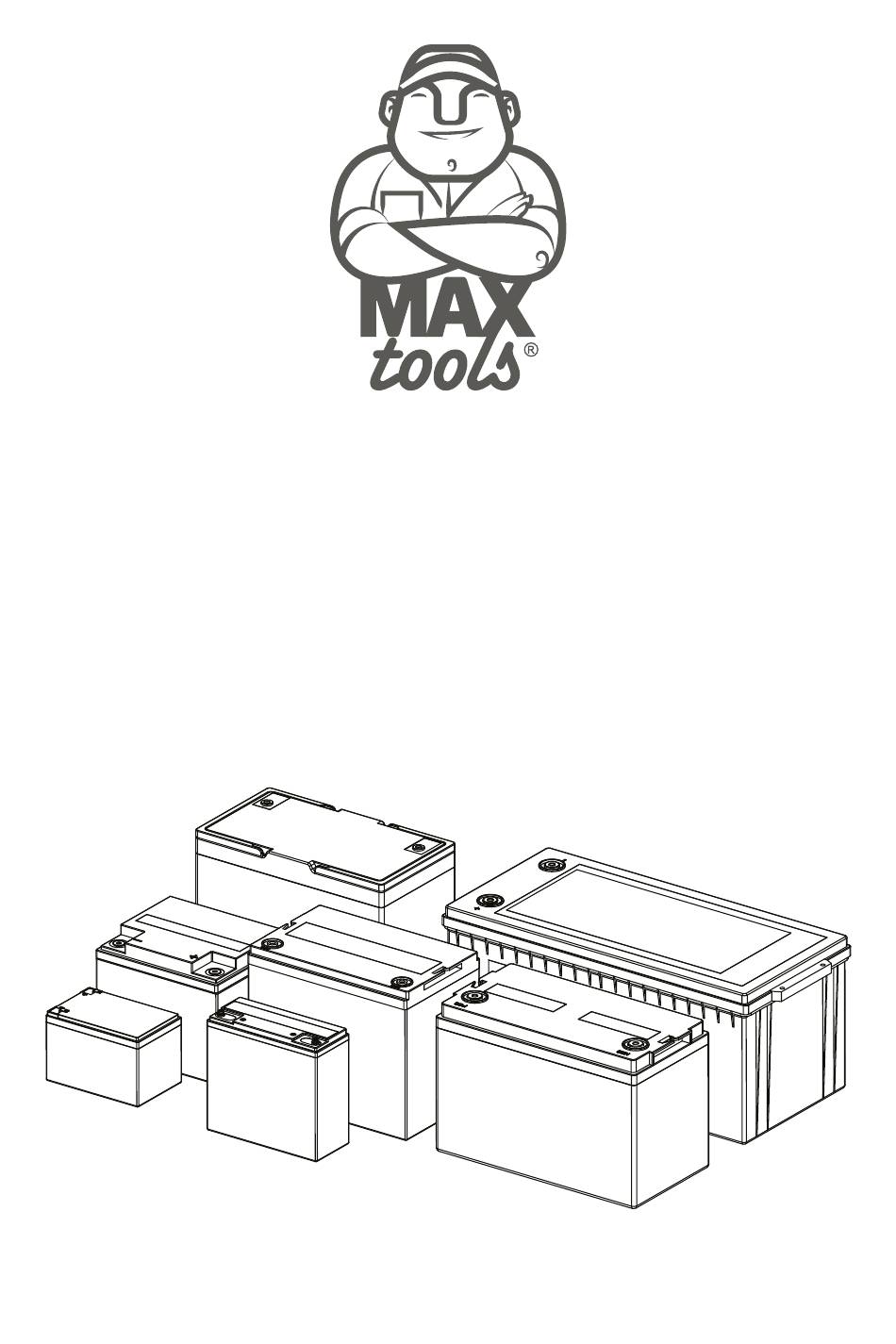

- Page 1 DEEP CYCLE BATTERIES Lithium Iron Phosphate (LiFeP0 Manuale d’uso / User manual / Mode d’emploi / Bedienungsanleitung / Manual del usuario...
- Page 2 Maxtools Rechargeable Battery...
- Page 3 Maxtools Rechargeable Battery Italiano English...
-
Page 4: Informazioni Generali
Italiano INFORMAZIONI GENERALI DESCRIZIONE N° Nome Descrizione Terminale Foro filettato M8, da utilizzare per la connessione al sistema e la ricarica Contenitore Batteria Conforme alle dimensioni standard BCI Controlla la scarica eccessiva e il sovravoltaggio di ricarica, limita la corrente di uscita, protegge dal corto circuito accidentale e dalle tempe- rature elevate;... -
Page 5: Specifiche Tecniche
Corrente Corrente di Corrente di Capacità di carica Scarica Max Dimensioni Termi- Modello carica Max. scarica Max (Ah) standard (<3 sec.) (A) (mm) nale 12V7Ah 151x65x100 F1/F2 12V10Ah 151x98x100 12V20Ah 181x77x167 12V33Ah 196x132x180 12V40Ah 196x166x184 12V75Ah 260x169x227 12V90Ah 307x169x228 12V100Ah... -
Page 6: Istruzioni Di Installazione
Italiano ISTRUZIONI DI INSTALLAZIONE È necessario seguire le istruzioni fornite dal costruttore del veicolo/equipaggiamento: Generalmente la batteria deve sostituirne una al piombo di capacità equivalente. Controllare lo stato della batteria prima dell’installazione: • Controllare la tensione con un voltmetro, se questa è sotto i 13V dovete ricaricarla facendo riferimento al paragrafo che segue. -
Page 7: Sleep Mode
Italiano SLEEP MODE (solo per modelli DCL-100, DCL-150 e DCL-200) Per ridurre al minimo l’autoscarica il BMS della batteria la pone in SLEEP MODE (Modalità di riposo) dopo 24 ore di completa inattività. Durante questo stato la tensione rilevata ai poli sarà di soli 12,1V circa, e non è indicativa del reale Stato di Carica della batteria. -
Page 8: Ricerca Dei Problemi
Italiano ATTENZIONI E PRECAUZIONI • Non invertire la polarità della batteria nella connessione al sistema. • Non toccare inutilmente i poli della batteria con cavi o parti metalliche per evitare corto circuiti • Non forare, far cadere, urtare la batteria •... -
Page 9: Trasporto E Conservazione
Italiano TRASPORTO E CONSERVAZIONE Voce Criteri Meno di un mese -10°C~+35°C Temperatura di conservazione Meno di tre mesi -10°C~+35°C Più di tre mesi 0°C~+30°C Umidità relativa ≤ 75% RH Stato di carica 40%~60% ATTENZIONE: LA BATTERIA DEVE ESSERE RICARICATA ALMENO OGNI 6 MESI E QUALORA SCENDA SOTTO I 12,8V. -
Page 10: Product Introduction
English PRODUCT INTRODUCTION DESCRIPTION N° Item Description Charge and discharge wiring port, MS threaded hole, can directly Terminal replace lead-acid battery application. Battery Casing Compliant to BCI Dimensions. Built-in BMS, with overcharge, over discharge, over current, over tem- perature, short circuit and other protection functions; support operation in series (maximum up to 48V). -
Page 11: Specifications
English SPECIFICATIONS Capacity Charge Max charge Pulse current Dimensions Termi- Model discharge (Ah) current (A) current (A) (<3 sec.) (A) (mm) current (A) 12V7Ah 151x65x100 F1/F2 12V10Ah 151x98x100 12V20Ah 181x77x167 12V33Ah 196x132x180 12V40Ah 196x166x184 12V75Ah 260x169x227 12V90Ah 307x169x228 12V100Ah 333x172x221... -
Page 12: Installation Instruction
English INSTALLATION INSTRUCTION Please follow the vehicle/equipment manufacturer’s instructions: when replacing various types of deep cycle applications, please ensure the battery capacity is not less than the originai lead-acid battery. Please check the battery status before installation Before installation: • Please check the battery voltage with a multi meter. - Page 13 English SLEEP MODE (only for the models DCL-100, DCL-150 e DCL-200) To minimize the auto-discharge, the BMS will send the battery in SLEEP MODE after 24 hours of complete inactivity. In this state the tension on the poles will be only 12.1V approx., and it should be not considered as real. The battery will wake-up from this state in any moment a load or a charger will be detected.
-
Page 14: Troubleshooting
English WARNING AND ATTENTION • Do not reverse the positive and negative of the battery. • Do not touch or store the electrodes of the battery with unnecessary wires or other metal materials to avoid short circuit. • Do not puncture, impact, drop, or step on the battery. •... -
Page 15: Storage And Transportation
English STORAGE AND TRANSPORTATION Item Criteria Less than 1 month -10°C~+35°C Storage temperature Less than 3 months -10°C~+35°C More than 3 months 0°C~+30°C Relative Humidity ≤ 75% RH 40%~60% ATTENTION: THE BATTERY MUST BE RECHARGED AT LEAST EVERY 6 MONTHS AND IF IT DROPS BELOW 12.8V. - Page 16 vr 1.1 - 20210906 Maxtools is a registered trademark of INTEC SRL – Settimo T.Se (TO) – ITALY customercare@max-tools.eu...
