ArchWork ARCPOINT1 User Manual

Outdoor led projector
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ARCPOINT1
OUTDOOR LED PROJECTOR
MANUALE UTENTE
USER MANUAL
IT - EN

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the ARCPOINT1 and is the answer not in the manual?

Questions and answers

Related Manuals for ArchWork ARCPOINT1

Summary of Contents for ArchWork ARCPOINT1

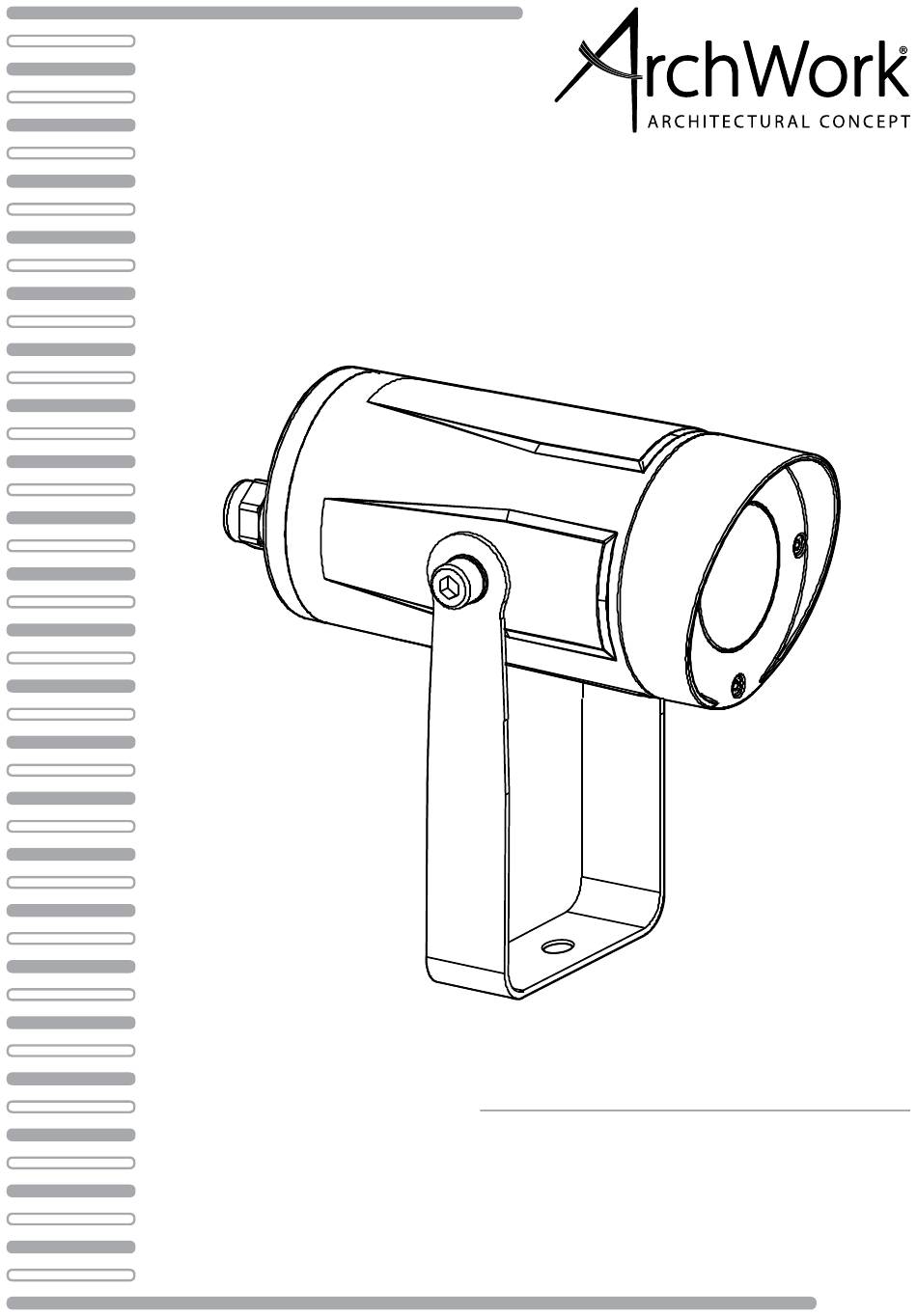

  • Page 1 ARCPOINT1 OUTDOOR LED PROJECTOR MANUALE UTENTE USER MANUAL IT - EN...
  • Page 2 Music & Lights S.r.l. si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione - anche parziale - per propri scopi commerciali è vietata. Al fine di migliorare la qualità dei prodotti, la Music&Lights S.r.l. si riserva la facoltà di modificare, in qualunque momento e senza preavviso, le specifiche menzionate nel presente manuale di istruzioni.

  • Page 3: Table Of Contents

    3. 6 Costruzione del terminatore DMX 3. 7 Canali DMX 4 Manutenzione 4. 1 Manutenzione e pulizia del sistema ottico 4. 2 Risoluzione dei problemi Certificato di garanzia Contenuto dell'imballo: • ARCPOINT1 • Picchetto per fissaggio nel terreno • Manuale utente...

  • Page 4: Avvertenze Generali

    ARCPOINT1 ATTENZIONE! Prima di effettuare qualsiasi operazione con l’unità, leggere con attenzione questo manuale e conservarlo accuratamente per riferimenti futuri. Contiene informazioni importanti riguardo l’installazione, l’uso e la manutenzione dell’unità. SICUREZZA Avvertenze generali • I prodotti a cui questo manuale si riferisce sono conformi alle Direttive della Comunità Europea e per- tanto recano la sigla .

  • Page 5: Informazioni Generali

    ARCPOINT1 INFORMAZIONI GENERALI Spedizioni e reclami Le merci sono vendute “franco nostra sede” e viaggiano sempre a rischio e pericolo del distributore/clien- te. Eventuali avarie e danni dovranno essere contestati al vettore. Ogni reclamo per imballi manomessi dovrà essere inoltrato entro 8 giorni dal ricevimento della merce.

  • Page 6: Introduzione

    Lo speciale design (IP67) e l’in- novativa tecnologia di controllo RDM, consentono ad ARCPOINT1 di adattarsi per un utilizzo in qualsiasi condizione climatica. Inoltre grazie alla base per il fissaggio nel terreno risulta ideale per applicazioni in parchi urbani e giardini.
  • Page 7 ARCPOINT1 Disegno tecnico Fig.1...

  • Page 8: Elementi Di Comando E Di Collegamento

    ARCPOINT1 1.3 ELEMENTI DI COMANDO E COLLEGAMENTI Pannello Posteriore Fig.2 1. VITE DI FISSAGGIO per la staffa di montaggio 2. VALVOLA DI PROTEZIONE E SFIATO A VITE 3. CAVO DI ALIMENTAZIONE con spina Shuko (100-230V~/50-60Hz). 4. SAFETY EYE: per la messa in sicurezza del dispositivo.

  • Page 9: Installazione

    • Orientare il proiettore intervenendo, se necessario, sulla vite della staffa di montaggio (1). ARCPOINT1 dispone di un accessorio (3) che consente il fissaggio nel terreno. Per questo tipo di installa- zione, spingere l’asta nel terreno per un saldo fissaggio.

  • Page 10: Funzioni E Impostazioni

    Si possono collegare più unità affinché tutte le unità secondarie abbiano lo stesso effetto luce dell’unità principale (Master). Servirsi dei connettori DMX dell’ ARCPOINT1 e di cavi XLR a 5 poli per formare una catena di unità. In certe condizioni e lunghezze si consiglia di effettuare una terminazione come mostrato a pagina 11.

  • Page 11: Collegamenti Della Linea Dmx

    ARCPOINT1 3.5 COLLEGAMENTI DELLA LINEA DMX La connessione DMX è realizzata con connettori standard XLR. Utilizzare cavi schermati, 2 poli ritorti, con impedenza 120Ω e bassa capacità. Per il collegamento fare riferimento allo schema di connessione riportato di seguito: DMX - INPUT...

  • Page 12: Canali Dmx

    ARCPOINT1 3.7 CANALI DMX 10 CANALI MODE MODE FUNCTION FUNCTION Value Value 10 Ch 10 Ch DIMMER AUTO SPEED 0~100% 000 - 255 Slow to fast 000 - 255 DIMMER SPEED 0~100% 000 - 255 Preset dimmer speed from display menu...

  • Page 13: Manutenzione

    ARCPOINT1 - 4 - MANUTENZIONE 4.1 MANUTENZIONE E PULIZIA DEL SISTEMA OTTICO • Durante gli interventi, assicurarsi che l’area sotto il luogo di installazione sia libera da personale non qualificato. • Spegnere l’unità, scollegare il cavo di alimentazione ed aspettare finché l’unità non si sia raffreddata.
  • Page 14 All rights reserved by Music & Lights S.r.l. No part of this instruction manual may be reproduced in any form or by any means for any commercial use. In order to improve the quality of products, Music&Lights S.r.l. reserves the right to modify the characteristics stated in this instruction manual at any time and without prior notice.
  • Page 15 3. 5 Connection of the DMX line 3. 6 Construction of the DMX termination 3. 7 DMX control 4 Maintenance 4. 1 Maintenance and cleaning the unit 4. 2 Trouble shooting Warranty Packing content • ARCPOINT1 • Ground spike • User manual...

  • Page 16: General Instructions

    ARCPOINT1 WARNING! Before carrying out any operations with the unit, carefully read this instruction manual and keep it with cure for future reference. It contains important information about the installation, usage and maintenance of the unit. SAFETY General instruction • The products referred to in this manual conform to the European Community Directives and are there- fore marked with .

  • Page 17: General Information

    ARCPOINT1 GENERAL INFORMATION Shipments and claims The goods are sold “ex works” and always travel at the risk and danger of the distributor. Eventual dam- age will have to be claimed to the freight forwarder. Any claim for broken packs will have to be forwarded within 8 days from the reception of the goods.

  • Page 18: Introduction

    The special design (IP67) and the innova- tive RDM control technology, makes ARCPOINT1 suitable for all weather condition. Comes with a ground spike for fixing in the ground, that makes ARCPOINT1 ideal for applications in urban parks and gardens. 1.2 TECHNICAL SPECIFICATIONS Light source and optics • 1x10W high-efficiency CREE RGBW/FullColour LED...
  • Page 19 ARCPOINT1 Technical drawing Fig.1 Fig.1...

  • Page 20: Operating Elements And Connections

    ARCPOINT1 1.3 OPERATING ELEMENTS AND CONNECTIONS Rear panel Fig.2 1. LOCKING SCREW for the mounting bracket 2. SCREW-IN PROTECTIVE VENTS 3. CONNECTION CABLE with Shuko plug (100-230V~/50-60Hz). 4. SAFETY EYE to attach safety cable 5. CONNECTION XLR • DMX OUT (5-pole XLR): 1 = ground, 2 = DMX-, 3 = DMX+, 4 N/C, 5 N/C • DMX IN (5-pole XLR):...

  • Page 21: Installation

    2.1 MOUNTING ARCPOINT1 may be set up on a solid and even surface. The unit can also be mounted upside down to a cross arm. For fixing, stable mounting clips are required. The mounting place must be of sufficient stability and be able to support a weight of 10 times of the unit’s weight.

  • Page 22: Functions And Settings

    3.3 DMX CONFIGURATION ARCPOINT1 is equipped with different DMX configurations (4Ch - 6Ch - 10Ch) that can be accessed via RDM controller. The tables on page 10 indicate the operating mode and DMX value. The ARCPOINT1 is equipped with 5-pole XLR connections.

  • Page 23: Connection Of The Dmx Line

    ARCPOINT1 3.5 CONNECTION OF THE DMX LINE DMX connection employs standard XLR connectors. Use shielded pair-twisted cables with 120Ω imped- ance and low capacity. The following diagram shows the connection mode: DMX - INPUT DMX - OUTPUT XLR plug XLR socket...

  • Page 24: Dmx Control

    ARCPOINT1 3.7 DMX CONTROL 10 CHANNELS MODE MODE FUNCTION FUNCTION Value Value 10 Ch 10 Ch DIMMER AUTO SPEED 0~100% 000 - 255 Slow to fast 000 - 255 DIMMER SPEED 0~100% 000 - 255 Preset dimmer speed from display menu...

  • Page 25: Maintenance

    ARCPOINT1 - 4 - MAINTENANCE 4.1 MAINTENANCE AND CLEANING THE UNIT • Make sure the area below the installation place is free from unwanted persons during setup. • Switch off the unit, unplug the main cable and wait until the unit has cooled down.
  • Page 27 Place Stamp Here Affrancare Spett.le Music&Lights S.r.l. Via Appia Km 136.200 04020 Itri (LT) Italy "...
  • Page 32 MUSIC & LIGHTS S.r.l. Via Appia, km 136,200 - 04020 Itri (LT) - ITALY Phone +39 0771 72190 - Fax +39 0771 721955 www.musiclights.it - email: info@musiclights.it ISO 9001:2008 Certified Company...
