- Page 1 DMX Tool 2 Manuel d’utilisation/ user manual/ gebruiksaanwijzing...
-
Page 3: Caractéristiques

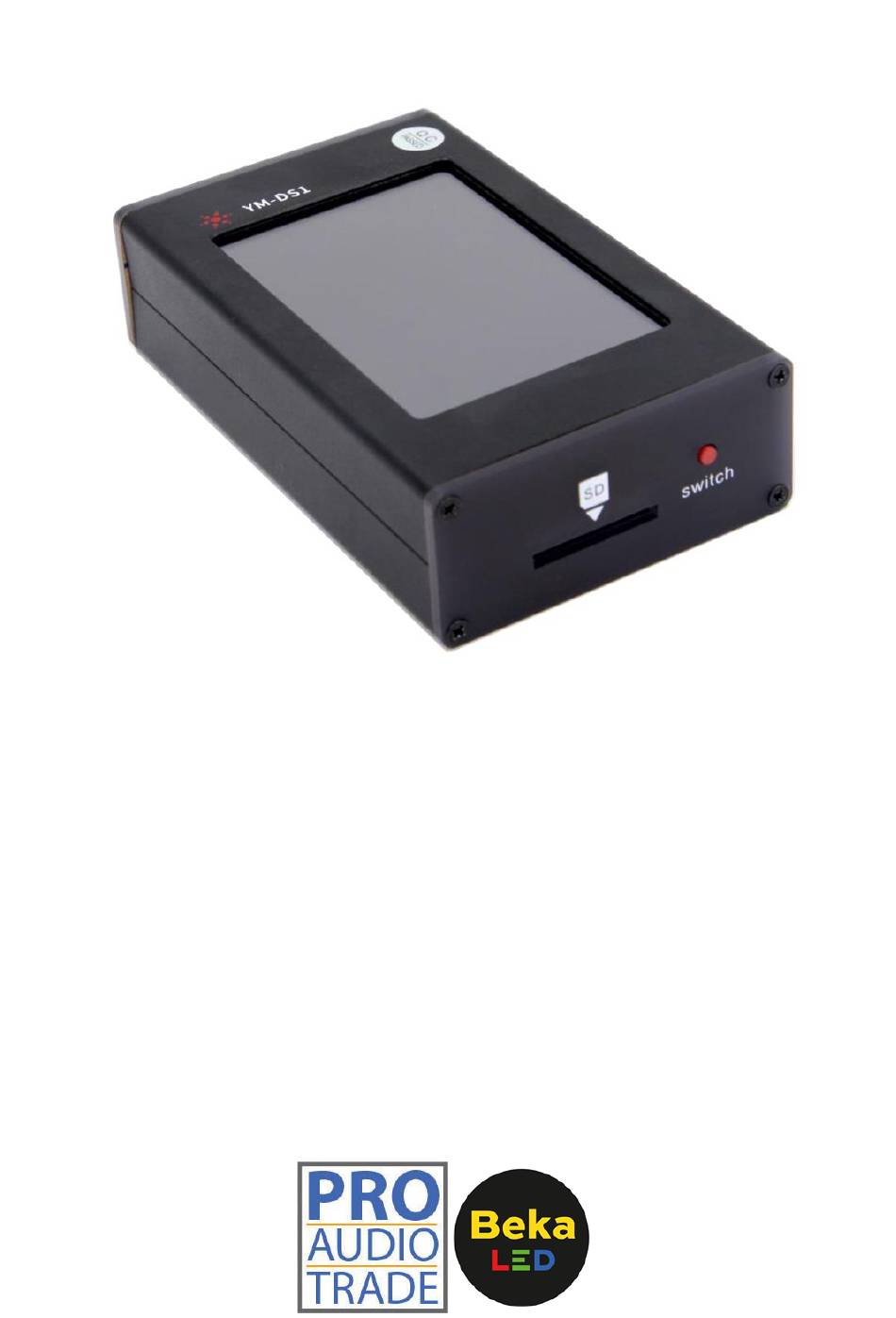

CARACTÉRISTIQUES DMX Tool 2 – Encodeur portable version: V1.2 - Tension d’alimentation: DC 5V - Utilisez une batterie portable vous permettra d’encoder dans toutes les situations - Les modes de luminaire codés sont : YM-3H, YM-3G, UCS512AB, YM-HDH, UCS512C, SM16512, UCS512D, SM1751X, UCS512E, SM1752X, UCS512F, SM17500 - Vous pouvez choisir de coder par numéro de projecteur ou par adresse... -
Page 4: Manuel D'utilisation
Manuel d’utilisation DMX Tool AVANT DE COMMENCER Que contient l’emballage? 1 Outil DMX 1 câble USB 1 mini tournevis 1 Un manuel d’utilisation Consignes de déballage Immédiatement après réception d'un appareil, déballez soigneusement le carton, vérifiez le contenu pour vous assurer que toutes les pièces sont présentes et qu'elles ont été reçues en bon état. En cas de manquement ou de bien vous semblant endommagées, avisez immédiatement l'expéditeur et conservez le matériel d'emballage à... - Page 5 Manuel d’utilisation DMX Tool Liste des paramètres basiques Taille 115*72*32 mm Signal DATA de sortie DMX512 Poids G 200 Stockage de l’interface Carte SD Couleur apparente Noir Niveau de gris RVB 256 niveaux Puissance de travail DC5V Temp. d’utilisation -20 ~ 65°C Consommation Max.
- Page 6 Manuel d’utilisation DMX Tool Adresse Avant d'exécuter le codage, sélectionnez le mode de codage dans le menu d'adresse. Sélectionnez le bouton "adresse d'écriture" sur l'interface principale de l'encodeur et coupez-le à l'interface d'adresse de la lampe (figure 3). Figure 3 Sélectionnez le modèle de puce: cliquez sur le bouton de sélection de puce pour sélectionner la lampe (YM-3H, YM-3G, YM-HDH, UCS512AB, UCS512C, UCS512D, UCS512E, UCS512F, SM16512, SM1751X, SM1752X, SM17500) à...
- Page 7 Manuel d’utilisation DMX Tool Points de charge: le nombre de points de charge ne doit pas être inférieur au nombre d'adresses de test de lampe (généralement fixé à 512). Test manuel: une fois le codage réussi, cliquez sur l'interrupteur de test manuel et sélectionnez le bouton de test manuel + ou de test manuel pour vérifier manuellement l'adresse de codage de la lampe.
- Page 8 Manuel d’utilisation DMX Tool Lecture en boucle, cliquez sur le bouton pour changer le mode en lecture unique. Bouton pour le programme précédent. Bouton de lecture. Bouton de programme suivant. Luminosité: lire la luminosité (manuelle 0 ~ 255). Vitesse: vitesse de lecture (manuelle 0 ~ 40). Cliquez sur le bouton de retour pour passer à...
- Page 9 Manuel d’utilisation DMX Tool Paramètre Cliquez sur le bouton du module Paramètres sur l’interface principale pour afficher l’interface des paramètres système (voir figure 7). Luminosité de l’écran: luminosité de l’écran (3% ~ 100%). Temps de dormance: temps de sommeil (0 ~ 120 secondes) 0 signifie pas de sommeil.
-
Page 10: Before You Start
User manual DMX Tool BEFORE YOU START What’s included? 1 DMX Tool 1 USB Cable 1 Small Screwdriver 1 User Manual Unpacking Instructions Immediately upon receiving a fixture, carefully unpack the carton, check the contents to ensure that all parts are present, and have been received in good condition. Notify the shipper immediately and retain packing material for inspection if any parts appear damaged from shipping or the carton itself shows signs of mishandling. - Page 11 User manual DMX Tool List of basic parameters Dimension 115*72*32 mm Output DATA Signal DMX512 Weight G 200 Interface Storage Carte SD Color Black Shades of Grey RGB 256 Levels Working Power DC5V Operating temperature -20 ~ 65°C Consumption Max. 1W Maximum Control 512 pixels Output port...
- Page 12 User manual DMX Tool Address Before running the coding, select the coding mode in the address menu. Select the "write address" button on the encoder main interface and cut it to the lamp address interface (Figure 3). Figure 3 Select chip model: click the chip select button to select the lamp (YM-3H, YM-3G, YM- HDH, UCS512AB, UCS512C, UCS512D, UCS512E, UCS512F, SM16512, SM1751X, SM1752X, SM17500 ) to encode.
- Page 13 User manual DMX Tool Load points: the number of load points should not be less than the number of lamp test addresses (usually set to 512). Manual test: After the coding is successful, click the manual test switch and select the manual test + or manual test button to manually check the coding address of the lamp.
- Page 14 User manual DMX Tool Loop playback, click the button to change the mode to single playback. Button for the previous program. Play button. Next program button. Brightness: read brightness (manual 0~255). Speed: playback speed (manual 0~40). Click the back button to switch to the encoder interface. If you don't insert the SD card into the encoder, click the "program"...
- Page 15 User manual DMX Tool Parameter Click the Settings module button on the main interface to display the system settings interface (see Figure 7). Screen brightness: screen brightness (3%~100%). Sleep time: sleep time (0~120 seconds) 0 means no sleep. Short press the switch button can wake up sleep.
-
Page 16: Voordat U Begint
Gebruiksaanwijzing DMX Tool VOORDAT U BEGINT Wat is inbegrepen? 1 DMX toestel 1 USB-kabel 1 kleine schroevendraaier 1 handleiding Uitpakinstructies Pak de doos onmiddellijk na ontvangst voorzichtig uit, controleer de inhoud om ervoor te zorgen dat alle onderdelen aanwezig zijn en in goede staat zijn ontvangen Breng de verzender onmiddellijk op de hoogte en bewaar het verpakkingsmateriaal voor inspectie als er onderdelen beschadigd lijken te zijn tijdens de verzending of als de doos zelf tekenen vertoont van verkeerd gebruik. - Page 17 Gebruiksaanwijzing DMX Tool Lijst met basisparameters Afmetingen 115*72*32 mm Uitgangssignaal DMX512 Gewicht G 200 Opslaginterface SD kaart Kleur Zwart Grijstinten RGB 256 levels Kracht DC5V Bedrijfstemperatuur -20 ~ 65°C Verbruik Max. 1W Maximale controle 512 pixels Uitgang Poort 1 Regelbare GEÎNTEGREERDE Hiu Mingxin-decoderchip en andere SCHAKELING veelgebruikte DMX512-decoderchips...
- Page 18 Gebruiksaanwijzing DMX Tool Adres Selecteer, voordat u de codering uitvoert, de coderingsmodus in het adresmenu. Selecteer de knop “Write Address" op de hoofdinterface van de encoder en ga naar de lampadres interface (figuur 3). Figuur 3 Kies het chip model: klik op de chip selectieknop om de lamp te selecteren (YM-3H, YM- 3G, YM-HDH, UCS512AB, UCS512C, UCS512D, UCS512E, UCS512F, SM16512, SM1751X, SM1752X, SM17500) om te coderen.
- Page 19 Gebruiksaanwijzing DMX Tool Laadpunten: het aantal laadpunten mag niet minder zijn dan het aantal lamptestadressen (meestal ingesteld op 512). Handmatige test: nadat de codering is gelukt, klikt u op de handmatige testschakelaar en selecteert u de handmatige test + of handmatige testknop om het codeeradres van de lamp handmatig te controleren.
- Page 20 Gebruiksaanwijzing DMX Tool Loop afspelen, klik op de knop om de modus te wijzigen in enkelvoudig afspelen. Knop voor het vorige programma. Afspeelknop. Volgende programmaknop. Helderheid: lees helderheid (handleiding 0 ~ 255). Snelheid: afspeelsnelheid (handmatig 0~40). Klik op de terug-knop om over te schakelen naar de encoder-interface. Als u de SD-kaart niet in de encoder plaatst, klikt u op de knop “Program", het bestandsnummer op de interface toont het bestandsnummer 0.
- Page 21 Gebruiksaanwijzing DMX Tool Parameter Klik op de knop Settings module op de hoofdinterface om de interface voor systeeminstellingen weer te geven (zie figuur 7). Schermhelderheid: schermhelderheid (3% ~ 100%). Slaaptijd: slaaptijd (0~120 seconden) 0 betekent niet slapen. Druk kort op de schakelknop om wakker te worden.
