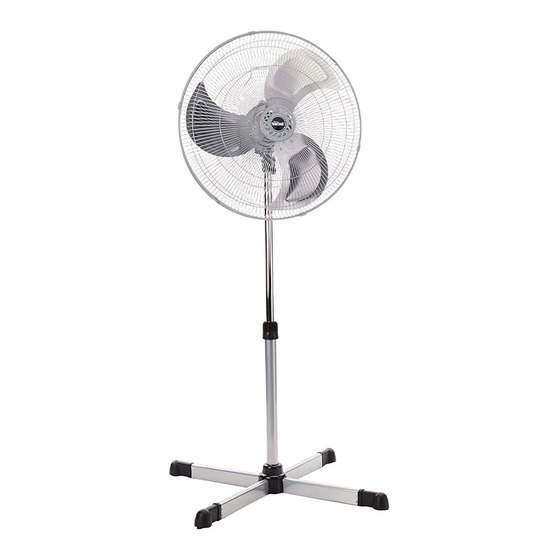

VenCool VC328 Assembly Instructions

VC328
Modelo:
C
B
A
Por favor asegurese
de que la muesca del
eje del motor este alineado
con el tornillo del aspa
y aprietelo fuerte.
Herramienta necesaria
Necessary tool
NO INCLUIDA
Desarmador
de cruz
Phillips screw
driver
50,8 cm VENTILADOR DE PEDESTAL 20"
POR FAVOR CONSERVE ESTE INSTRUCTIVO Y LEALO ANTES DE ENSAMBLAR Y USAR ESTE PRODUCTO

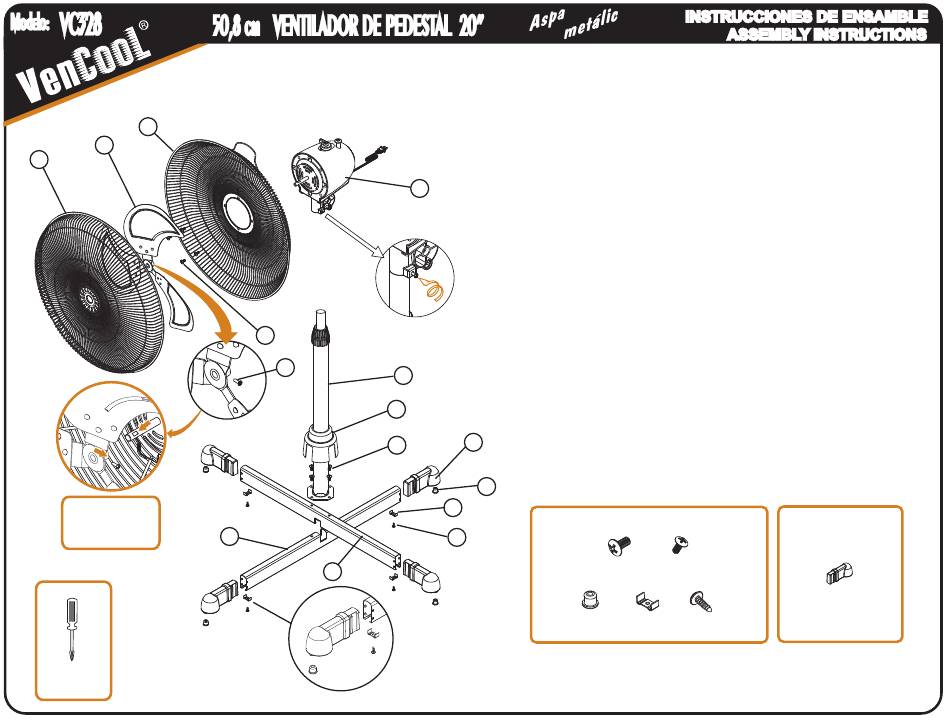

Ensamble como se muestra en la figura / Assembly as shown in figures
E
D
Q
K
READ AND SAVE THESE INSTRUCTIONS
CIRCULADOR DE AIRE
DE ALTA VELOCIDAD
INSTRUCCIONES DE ENSAMBLE
1.-Ensamble los tapones de base (L) después inserte la parte (M) y
atornille la pieza (N) con el tornillo (P).
F
2.-Ensamble las bases (K) y (Q) como se muestra en la figura.
3.-Atornille el tubo de base (G) con los tonillos (J) y ponga la
cubierta decorativa (H) como se muestra en la figura.
4.-Coloque el motor (F) como se muestra en la figura.
5.-Ensamble el protector trasero (C) y atornille con (E).
6.-Inserte el aspa (B) y asegure con (D).
7.-Coloque el protector delantero (A) al protector trasero (C).
ASSEMBLY INSTRUCTIONS
1.-Insert the caps ending (L) after insert (M) and secure with (N)
and (P).
2.-Assemble the bases (K) and (Q) as shown in figure.
3.-Use screws (J) to assembly tube housing (G) and put the base
cover as shown in figure.
G
4.-Put the fan motor (F).
5.-Assemble rear guard (C) and secure with (E).
6.-Insert the fan blade (B) and secure with (D).
H
7.-Assemble front guard (A).
L
J
M
N
BOLSA DE ACCESORIOS / ACCESSORIES BAG
P
INSTRUCCIONES DE ENSAMBLE
ASSEMBLY INSTRUCTIONS
E J
4 pzs 4 pz
P
M N
4 pz 4 pz 4 pz
BOLSA DE TAPONES
CAP BAG
L
4 pz
K25#332823ES
