Summary of Contents for Falcon QuickSAT QS65

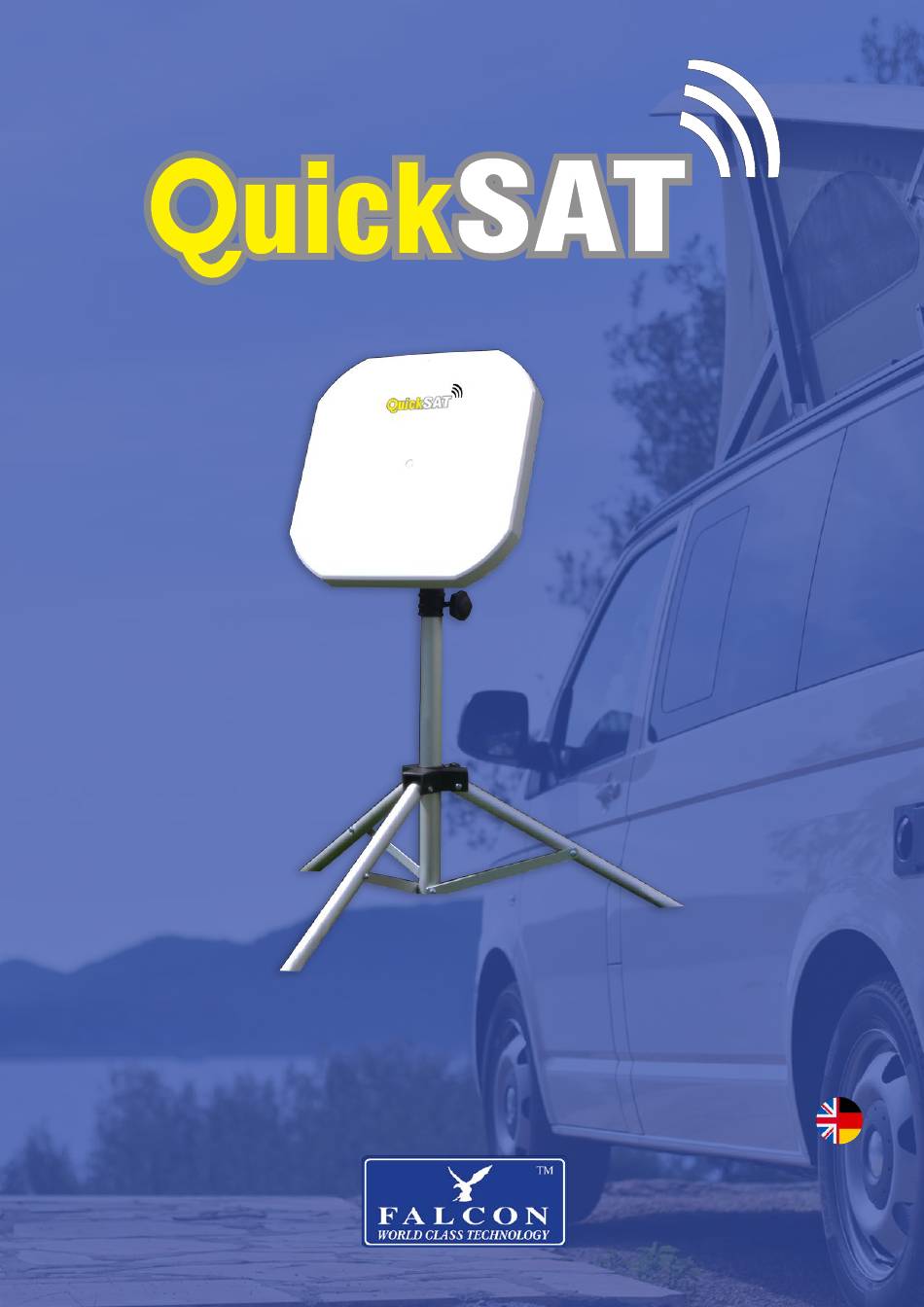

- Page 1 QS65/QS80 User Manual Version 2...
-
Page 2: Table Of Contents
Contents English Product Range About QuickSAT Package Contents Dish Setup Dish Connections Using with a TV that has an integrated satellite receiver Using with a separate free-to-air receiver Using with a SKY+ receiver You are now ready to start the alignment of your dish Final Alignment Troubleshooting QS65 and QS80 Range... -
Page 3: Product Range
Sat Nav’s designed for motorhomes and caravans • 4G and 5G Internet Solutions • Solar Panels • Inverter Systems • Leisure Batteries • GPS Tracking Systems • Reverse Camara’s For more innovative products from FALCON, visit our online store: UK: https://falcontechnology.co.uk EU: https://falcontechnology.eu... -
Page 4: About Quicksat
Please note that it is important to retain your receipt or proof of purchase so that we are able to assist and deal with any enquiries you may have. QuickSAT is a product and brand name of Falcon Technical Ltd using our patented smart satellite finding technology. -
Page 5: Package Contents
Package Contents Thank you for purchasing QuickSAT, the easy to use touring satellite system. With your purchase you will find the following contents: Flat Dish Satellite Cable Elevation Meter Sat Mat & Compass Accessory Case QuickSat carry bag Tripod User manual Optional extras available EasyFind LNB (attached) from the online store... -
Page 6: Dish Setup
Dish Setup 1) Loosen the fixing clamp on the tripod stand and push the legs downwards. 2) Extend the feet of the tripod stand as far as they will go for maximum stability 3) Ideally the tripod should be placed on reasonably level ground so that the tripod is vertical. -
Page 7: Dish Connections
Dish Connections EasyFind Elevation Meter LNB light indicator F-Type connection 3.5mm speaker output socket 3.5mm audio input 9) Connect the push fit F-type connector on the 10 metre cable (Item B) to the screw socket on the rear of the dish. 10) Attach the magnetic base of the elevation meter Push fit (Item C) to the bracket... -
Page 8: Using With A Tv That Has An Integrated Satellite Receiver
12c) Using the TV remote control select BBC 1 The screen will return to the ‘No signal’ message after a few seconds. You are now ready for the next part of the tuning process. Falcon TV or any other TV that has EasyFind enabled, 12d) If you are using a click on Menu - scroll down and select DVB-2, then scroll down to EasyFind and click right on your remote control to toggle it “on”. -
Page 9: You Are Now Ready To Start The Alignment Of Your Dish
You are now ready to start the alignment of your dish 14) With the dish face starting at vertical slowly tilt the top of dish back until the correct Elevation for your camping location reads on the Elevation meter as demonstrated (Fig 1 ) You can get the correct elevation for your location from the elevation chart at the back of this manual, by visiting www. -
Page 10: Troubleshooting
BBC1). Some televisions such as the Falcon range allow you to load a preset channel list without having the dish aligned, for others you can do this by connecting to an already aligned dish and run a channel scan. Alternatively the QuickSAT Satellite finder will allow you to position the dish without a preset channel list and then run a scan. -
Page 11: Qs65 And Qs80 Range
QS65 and QS80 Specification MODEL QS65 MODEL QS80 PHYSICAL SIZE 43X43X14cm PHYSICAL SIZE 50X50X14cm ANTENNA APERTURE 40x40cm ANTENNA APERTURE 47x47cm FREQUENCY RANGE 10.7~12.75 Ghz FREQUENCY RANGE 10.7~12.75 Ghz POLARIZATION Dual Linear(H & V) POLARIZATION Dual Linear(H & V) GAIN 34dBi (at 12Ghz) GAIN 34.6dBi (at 12.4Ghz) CROSS POLIRIZATION... -
Page 12: Options For Finding The Elevation For Your Location
Options for finding the elevation for your location Option 1. On your phone or tablet If you have an iPhone or Android smartphone you can use one of the apps such as “Satfinder” to use the phones GPS receiver to pinpoint your location and tell you the correct elevation. Option 2. - Page 13 Belarus Germany Luxembourg Spain Town/City Elevation Town/City Elevation Town/City Elevation Town/City Elevation Brest 30.25 Dresden 29.97 Betzdorf 29.32 Lanzarote 33.49 Gomel Erfurt 29.41 Luxembourg 29.30 Las Palmas 32.39 Netherlands Grodno 28.56 Frankfort 29.64 Madrid 32.96 Minsk 28.45 Gera 29.75 Amsterdam 26.29 Malaga 35.41...
-
Page 14: Über Quicksat
Bitte beachten Sie, dass es wichtig ist, Ihre Quittung oder Ihren Kaufbeleg aufzubewahren, damit wir Ihnen bei eventuellen Fragen behilflich sein und diese bearbeiten können. QuickSAT ist ein Produkt und Markenname von Falcon Technical Ltd, das unsere patentierte intelligente Satellitenortungstechnologie verwendet. -
Page 15: Packungsinhalt
Packungsinhalt: Vielen Dank für den Kauf von QuickSAT, dem benutzerfreundlichen Touring-Satellitensystem. Bei Ihrem Kauf finden Sie folgende Inhalte: Flat Dish Satellitenkabel Elevation Meter Sat Mat & Compass Zubehörkoffer QuickSat Tragetasche Stativ Benutzerhandbuch Optional extras available EasyFind LNB (angebracht) from the online store Für weitere Informationen zur Einrichtung Ihrer Quicksat-Satellitenschüssel besuchen Sie bitte die Produktseiten unter www.falcontechnology.co.uk oder scannen Sie den QR-Code mit der Kamera Ihres Smartphones:... -
Page 16: Satellitenschüssel Einrichten
Satellitenschüssel einrichten: 1) Lösen Sie die Befestigungsklemme am Stativfuß und drücken Sie die Beine nach unten. 2) Ziehen Sie die Füße des Dreibeinstativs für maximale Stabilität so weit wie möglich heraus 3) Idealerweise sollte das Stativ auf einem halbwegs ebenen Untergrund aufgestellt werden, so dass das Stativ senkrecht steht. -
Page 17: Satellitenschüssel-Verbindungen
Satellitenschüssel-Verbindungen: EasyFind Elevation Meter LNB Lichtanzeige f-Typ-Verbindun 3.5mm Lautsprecherausgangsbuchse 3.5mm Audioeingang 9) Verbinden Sie den F-Typ-Steckanschluss des 10-Meter-Kabels (Element B) mit der Schraubbuchse auf der Rückseite der Parabolschüssel. 10) Befestigen Sie die Magnetbasis des Push-fit Push-fit Höhenmessers (Element C) an der Halterung Verbinder Verbinder am Gericht befestigt... -
Page 18: Verwendung Mit Einem Fernseher Mit Integriertem Satellitenempfänger
Bildschirm kehrt nach einigen Sekunden zur Meldung „Kein Signal“ zurück. Sie sind jetzt bereit für den nächsten Teil des Tuning-Prozesses. 12d) Wenn Sie einen Falcon-Fernseher oder einen anderen Fernseher mit aktiviertem EasyFind verwenden, klicken Sie auf Menü – scrollen Sie nach unten und wählen Sie DVB-2, scrollen Sie dann nach unten zu EasyFind und klicken Sie... -
Page 19: Sie Können Nun Mit Der Ausrichtung Ihrer Schüssel Beginnen
22) Herzlichen Glückwunsch, die Schüssel ist jetzt perfekt ausgerichtet! Zeit für eine Tasse Tee. HINWEIS: Wenn Sie eine Easyfind-Satellitenschüssel QS65 / QS80 verwenden, finden Sie die Schritte zum Abschließen der Einrichtung in Ihrem Fernsehhandbuch oder in der mitgelieferten Beilage, wenn Sie einen Falcon-Fernseher besitzen. -
Page 20: Fehlerbehebung
2. Stellen Sie sicher, dass Sie eine Kanalliste in Ihren Fernseher oder Satellitenempfänger geladen haben und ein Kanal ausgewählt ist (wir empfehlen BBC1). Bei einigen Fernsehern wie der Falcon-Reihe können Sie eine voreingestellte Kanalliste laden, ohne dass die Schüssel ausgerichtet ist, bei anderen können Sie dies tun, indem Sie eine Verbindung zu einer bereits ausgerichteten Schüssel herstellen und einen Kanalsuchlauf durchführen. -
Page 21: Kalibrieren Des Höhenmessers
Kalibrieren des Höhenmessers Unter normalen Umständen sollte das Messgerät nicht kalibriert werden müssen, jedoch kann die Kalibrierung überprüft und bei Bedarf mit dem folgenden Verfahren neu kalibriert werden; 1. Schalten Sie das Messgerät aus und legen Sie es auf eine flache, glatte Oberfläche. 2. -
Page 22: Optionen Zum Ermitteln Der Höhe Für Ihren Standort
Optionen zum Ermitteln der Höhe für Ihren Standort Option 1. Auf Ihrem Telefon oder Tablet Wenn Sie ein iPhone oder Android-Smartphone haben, können Sie eine der Apps wie „Satfinder“ verwenden, um den GPS-Empfänger des Telefons zu verwenden, um Ihren Standort zu bestimmen und Ihnen die korrekte Höhe mitzuteilen. - Page 23 Belarus Germany Luxembourg Spain Town/City Elevation Town/City Elevation Town/City Elevation Town/City Elevation Brest 30.25 Dresden 29.97 Betzdorf 29.32 Lanzarote 33.49 Gomel Erfurt 29.41 Luxembourg 29.30 Las Palmas 32.39 Grodno 28.56 Frankfort 29.64 Netherlands Madrid 32.96 Minsk 28.45 Gera 29.75 Amsterdam 26.29 Malaga 35.41...
- Page 24 QuickSAT is a trademark of Falcon Technical Ltd. All technology and techniques used to build and deliver our products are intellectual property of the above named company or its associated partners. It is against copyright laws to attempt to extract, reverse engineer, copy or manipulate the patent registered technology included with our products and any party who may breach these conditions set herewith will be subjected to legal action to the full extent of the law in his or hers jurisdiction.
