1. Odłączyć kabel przyłączeniowy od
strony budynku od sieci i zabezpieczyć go
przed ponownym włączeniem. W tym celu
należy uruchomić odpowiedni wyłącznik w
instalacji domowej. Następnie sprawdź,
czy nie występuje napięcie.
2. Otwórz lampę (1), poluzowując cztery
śruby (4) znajdujące się w górnej części
lampy. Następnie ostrożnie odłożyć ramę
(5), podkładkę z pierścieniem
uszczelniającym (6) na bok, aby nie
zostały uszkodzone.
Poluzować śruby (8) i zdjąć lampę (1) z
podstawy montażowej (2).
Poprowadź przewód przyłączeniowy po
stronie budynku (3) przez otwór w dolnej
części naczynia instalacyjnego (2) i umieść
go w położeniu montażowym.
5. Włóż lampę.
6. Podłączyć przewód przyłączeniowy
lampki do przewodu przyłączeniowego (3)
po stronie budynku. Kable muszą być
połączone wodoszczelnie (np. za pomocą
tulei kablowej).
Teraz umieść lampę (1) w garnku
montażowym i zamocuj ją za pomocą śrub
(8).
9. Zamknąć obudowę i dokręcić cztery
śruby (4).
0. 1Włącz ponownie zasilanie. Instalacja
została zakończona.
Z zastrzeżeniem zmian technicznych
LEDs Com GmbH, Dohrweg 2a, D-41066 Mönchengladbach, www.leds-com.de, Tel. +49 (0) 2161 - 5 75 99 76
Polski Oprawa wpuszczana w podłoże (LC-EL-116) - Instrukcja montażu

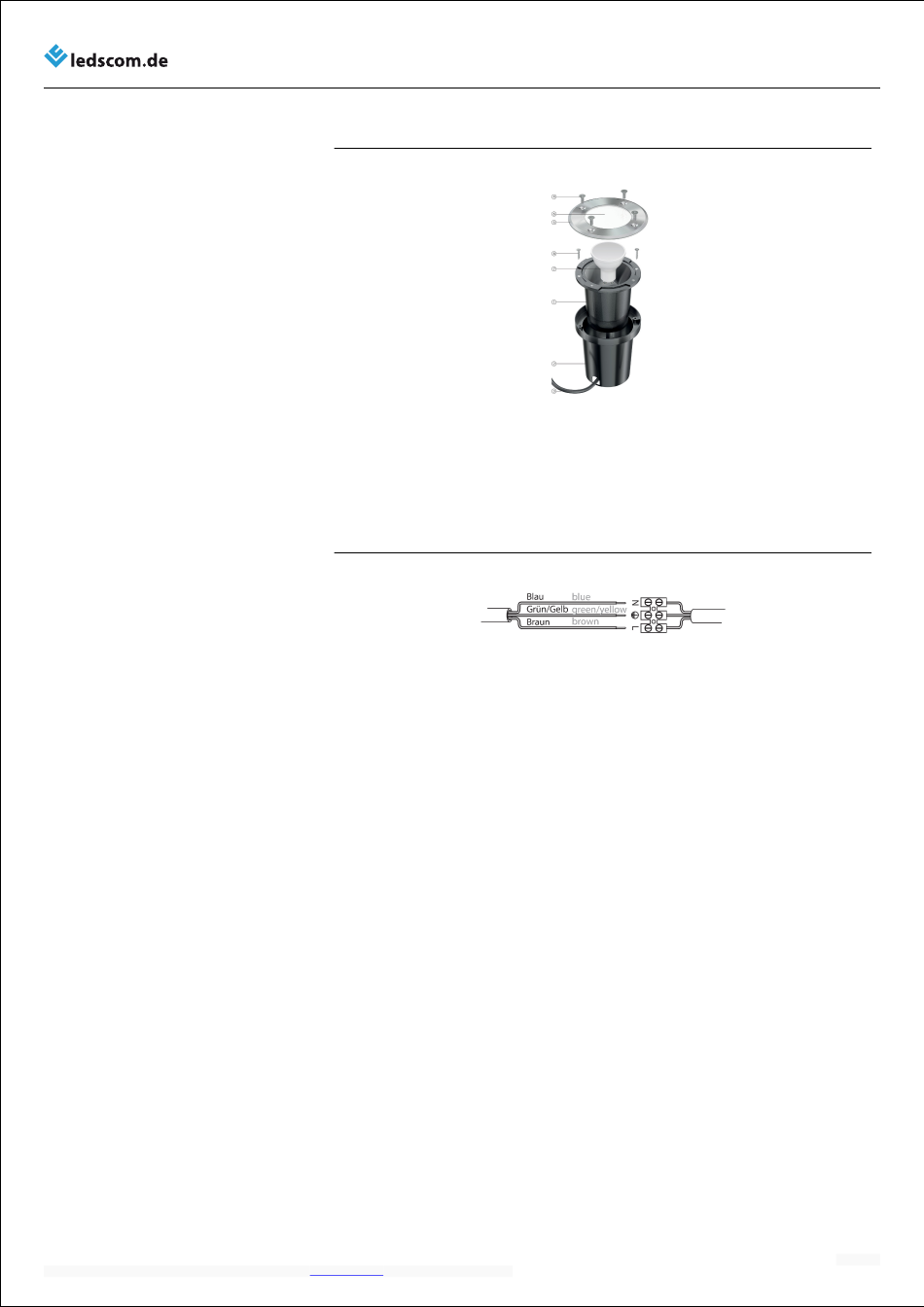

Rysunek 1
1: Oprawa
2: Garnek instalacyjny
3: Przewód przyłączeniowy (od strony budynku) 7: Iluminator
4: Śruby (pokrywa)
Rysunek 2
5: Rama
6: Płyta
8: Śruby
